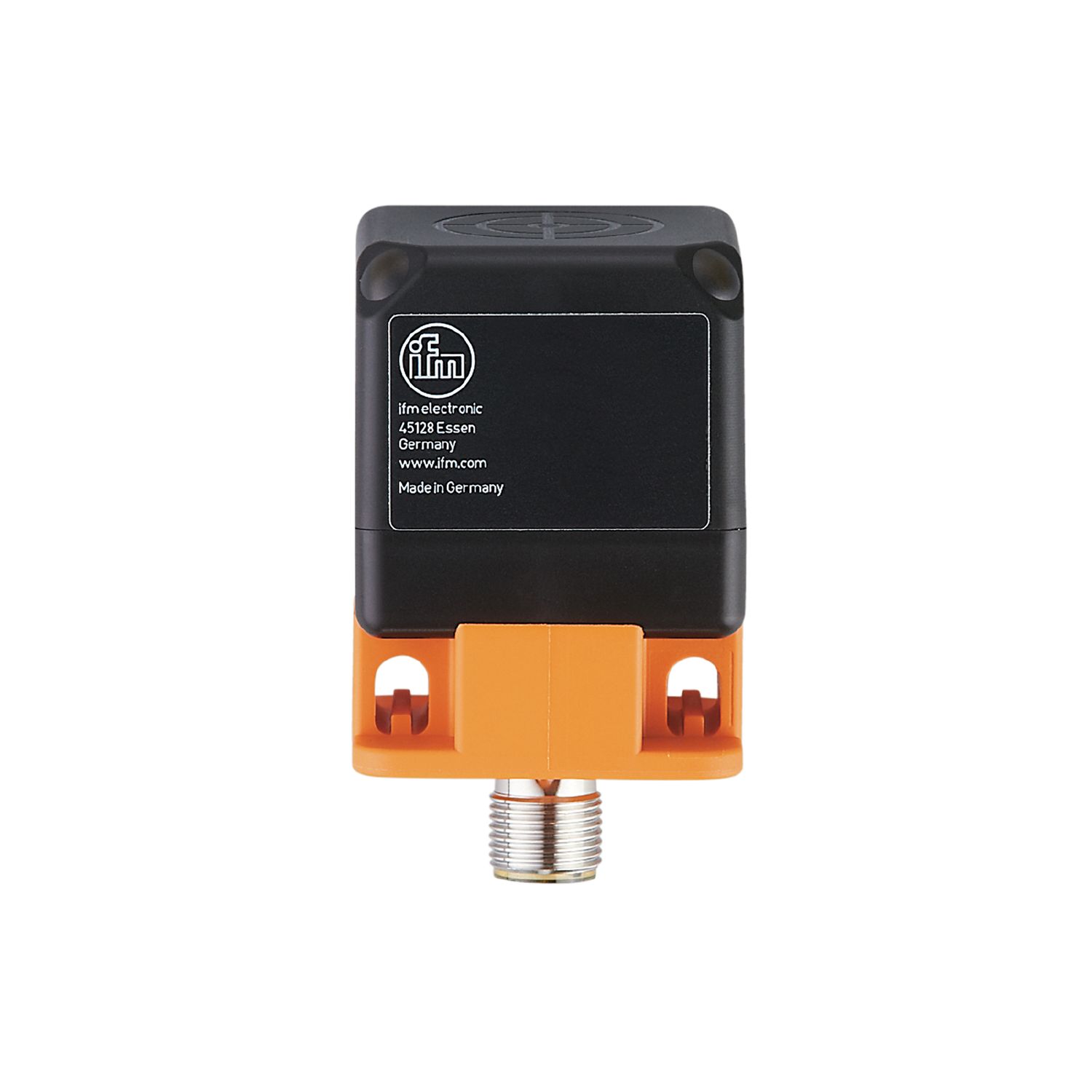

Cảm biến cảm ứng từ ifm IM5172 với giao tiếp IO‑Link – M30 x 1.5, dãy đo dài tới 21 mm

IM5172 là cảm biến cảm ứng từ ifm Electronic, hỗ trợ giao tiếp IO‑Link và có dãy đo dài đến 21 mm, cho phép cấu hình đầu ra (PNP/NPN, NO/NC), hiển thị LED tình trạng và khả năng lắp âm, thích hợp cho ứng dụng trong tự động hóa công nghiệp.

Thông số kỹ thuật chi tiết

• Giao tiếp / Thông số

  • Giao tiếp IO‑Link phiên bản 1.1, tốc độ COM2 (38.4 kBaud), hỗ trợ Smart Sensor profile IEC 61131‑9, thời gian chu kỳ ≥ 3 ms.

• Nguồn điện / Dòng điện

  • Điện áp hoạt động: 10–30 V DC

  • Dòng tiêu thụ: < 20 mA

  • Mức bảo vệ: Class III

  • Bảo vệ ngược cực, ngắn mạch, quá tải

• Đầu ra

  • Có thể chọn PNP hoặc NPN, trạng thái NO/NC linh hoạt

  • Điện áp rơi tối đa: 2.5 V; Dòng tối đa: 100 mA; Tần số chuyển mạch: 100 Hz.

• Khoảng cách đo / Độ chính xác

  • Dãy đo IO‑Link: 2.1–21 mm; Điểm chuyển đổi: 3.9–19.6 mm

  • Hệ số hiệu chỉnh: thép 1.0; inox 0.8; nhôm/dòng khác 0.3–0.4

  • Sai tuyến tính ±2 %; độ lặp lại ±1 %; hệ số nhiệt ±0,2 %/K; độ trễ hysteresis 3–15 %.

• Vật lý & Môi trường

  • Kích thước: 40 × 40 × 54 mm, cân nặng ~147 g; cấu trúc vỏ nhựa PA

  • Lắp âm (flush), cảm biến mặt ở 5 vị trí có thể chọn

  • Nhiệt độ hoạt động: –25 … 80 °C, IP67.

• Hiển thị & Vận hành

  • LED: xanh cho nguồn, vàng cho hoạt động IO‑Link, mục tiêu đạt khoảng đo.

 Ứng dụng

• Phát hiện vị trí vật thể trên băng chuyền, máy tự động hóa.

• Theo dõi và điều khiển vị trí trong quy trình sản xuất.

• Các hệ thống cần truyền dữ liệu nhanh và có khả năng cấu hình từ xa qua IO‑Link.

 Lợi ích kinh doanh

• Tiết kiệm chi phí bảo trì nhờ không tiếp xúc, không mài mòn.

• Tăng độ linh hoạt: cấu hình đầu ra và điểm đo qua IO‑Link.

• Minh bạch dữ liệu quá trình: báo lỗi, chuẩn đoán theo thời gian thực.

• Giảm downtime: dễ lắp đặt, thay thế; độ ổn định cao theo thời gian (MTTF ≈ 632 năm)
