Ốc Siết Cáp PG21 Weidmuller 9-13mm Hà Nội, Hưng Yên

Đánh giá ốc siết cáp đồng Weidmuller VG 21 HQ MS68 (1016090000). Ren PG21 thu nhỏ kẹp cáp 9-13mm chuẩn IP68. Sẵn kho Thanh Xuân và Ecopark Hưng Yên.

• Sản phẩm: Ốc siết cáp kim loại dải kẹp thu nhỏ Weidmüller VG 21 HQ MS68 9-13 (Mã đặt hàng: 1016090000).

• Công dụng: Lắp trực tiếp vào cổng ren PG 21 trên vỏ đầu cắm công nghiệp nặng (RockStar HQ) hoặc vỏ máy động cơ, kẹp kín khít các sợi cáp tín hiệu, cáp điều khiển cỡ nhỏ từ 9.0 mm đến 13.0 mm; đạt cấp bảo vệ chống ngâm nước và bụi kín IP68.

• Đối tượng: Đội ngũ tích hợp hệ thống cánh tay robot công nghiệp, kỹ sư bảo trì máy ép nhựa, máy công cụ CNC nhập khẩu, xưởng sản xuất dây chuyền tự động hóa.

• Khu vực phục vụ: Hà Nội (Thanh Xuân, Hoàng Mai, Cầu Giấy, trục đường Nguyễn Trãi – Vành đai 3) và Hưng Yên (Văn Giang, KĐT Ecopark, trục đường Nguyễn Văn Linh, KCN Phố Nối A/B, Thăng Long II, Yên Mỹ).

• Liên hệ: ThanhCongTech – Hotline: 02435202636 – Website: thanhcongtech.vn.

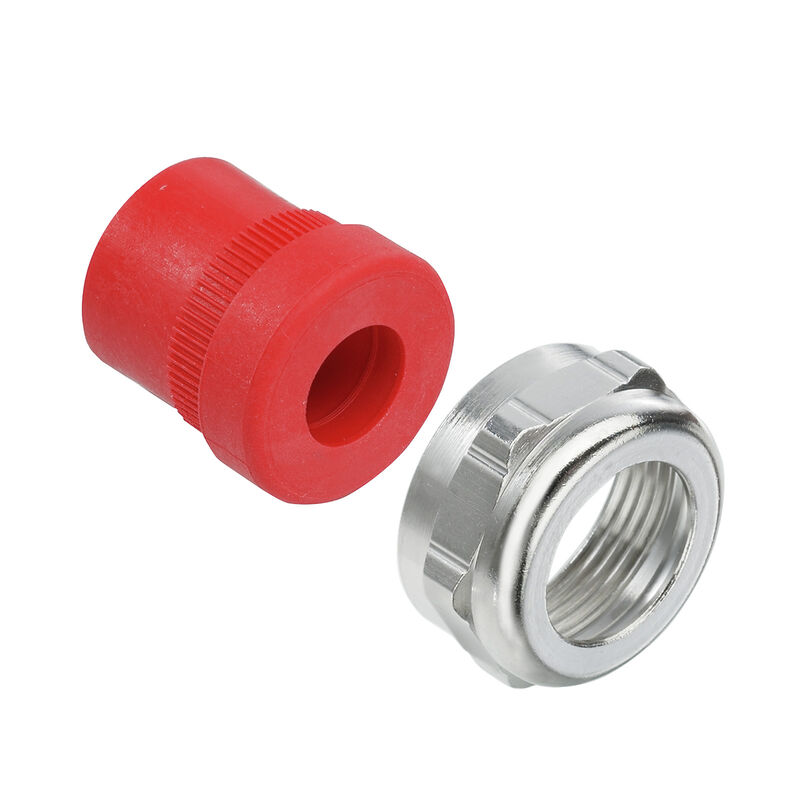

Ốc siết cáp Weidmüller VG 21 HQ MS68 9-13 (mã quốc tế 1016090000) là dòng cable gland bằng đồng thau mạ niken sử dụng ren cơ khí PG 21 (Panzergewinde), nhưng được trang bị lõi ngàm và gioăng cao su thu nhỏ đặc biệt để kẹp chính xác các đường cáp có đường kính ngoài từ 9.0 mm đến 13.0 mm. Đây là phụ kiện chuyên dụng được thiết kế cho hệ thống vỏ kết nối công nghiệp nặng RockStar dòng HQ (High Quality) của Weidmüller (CHLB Đức), đảm bảo cấp bảo vệ chống nước, chống bụi ngâm sâu đạt chuẩn IP68 và giữ cáp chống tuột theo tiêu chuẩn EN 62444.

Tại khu vực tập trung sản xuất công nghiệp kỹ thuật cao như Hưng Yên (dọc trục Quốc lộ 5, đường Nguyễn Văn Linh, KCN Thăng Long II, KCN Phố Nối) và các xưởng tích hợp máy tự động quanh trục Vành đai 3, Thanh Xuân, sản phẩm này giải quyết một “nghịch lý kỹ thuật” rất quen thuộc. Nhiều cụm đầu cắm công nghiệp nhiều chân (heavy-duty connector) hoặc vỏ hộp động cơ servo được taro sẵn lỗ ren lớn PG 21, nhưng sợi cáp tín hiệu encoder hay cáp điều khiển thực tế lại chỉ mảnh 9–11 mm. Nếu dùng ốc siết cáp PG21 thông thường (dải kẹp 13–18 mm), đai ốc không thể bóp chặt vỏ dây, để lại khe hở khiến nước mưa và hơi dầu mỡ thâm nhập làm chập chân giắc cắm. Dòng gland thu nhỏ chính hãng từ Weidmüller xử lý dứt điểm nguy cơ này mà không cần dùng đến các đầu chuyển đổi cồng kềnh.

1. Tổng quan sản phẩm Weidmüller VG 21 HQ MS68 9-13 (Mã 1016090000)

Nếu từng thi công các bộ giắc cắm công nghiệp nặng RockStar dòng HQ hoặc các hộp đấu dây trên cánh tay robot công nghiệp, chắc hẳn bạn đã gặp tình huống này: Vỏ giắc cắm (hood/housing) bằng nhôm đúc rất hầm hố, cổng ren trên đỉnh là chuẩn ren PG 21 (đường kính ren ngoài xấp xỉ 28.3 mm). Tuy nhiên, sợi cáp bạn cần luồn vào chỉ là cáp mạng công nghiệp bọc giáp hoặc cáp điều khiển $4 \times 1.0\,\text{mm}^2$ với đường kính thân dây chỉ khoảng 10 mm.

Nếu chạy ra chợ mua một con ốc siết cáp PG 21 tiêu chuẩn (thường có dải kẹp từ 13 mm đến 18 mm), bạn sẽ phát hiện ra: dù có dùng cờ-lê siết kịch ren thì ngàm kẹp bên trong vẫn lỏng lẻo, sợi cáp rút ra rút vào dễ dàng. Nước ẩm và bụi kim loại theo khe hở đó chui thẳng vào chân cắm của giắc, gây đoản mạch hàng chục chân tín hiệu vi sai bên trong.

Mã sản phẩm Weidmüller 1016090000 sinh ra để triệt tiêu đúng điểm nghẽn này.

• Ký hiệu HQ thể hiện sự tương thích hoàn hảo với dòng vỏ đầu nối RockStar HQ kích thước nhỏ gọn nhưng chịu tải dòng điện cao.

• Chân ren vẫn giữ nguyên chuẩn PG 21 để bắt khít vào ren vỏ máy, nhưng ruột ngàm kẹp nhựa Polyamide và gioăng cao su bên trong được đúc thu nhỏ dải kẹp xuống chỉ còn 9.0 mm – 13.0 mm.

• Nhờ đó, kỹ sư có thể đấu nối những sợi cáp mảnh vào cổng ren lớn một cách gọn gàng, kín nước tuyệt đối mà không cần dùng thêm bất kỳ vòng đệm chuyển bậc (reduction ring) nào.

2. Thông số kỹ thuật chi tiết

Bảng thông số kỹ thuật được trích xuất trực tiếp từ tài liệu kỹ thuật chính thức của Weidmüller cho mã hàng 1016090000:

3. Đặc điểm kỹ thuật nổi bật: Giải pháp “chân to – ruột nhỏ” độc đáo

Không phải ngẫu nhiên mà Weidmüller phát triển riêng một mã gland có sự chênh lệch lớn giữa kích thước ren và dải kẹp cáp như VG 21 HQ MS68 9-13. Giá trị của sản phẩm nằm ở sự tinh tế trong thiết kế cơ khí:

          SO SÁNH ĐẤU CÁP NHỎ D10mm VÀO LỖ REN PG 21
   DÙNG ĐẦU CHUYỂN BẬC + GLAND PHỤ          DÙNG WEIDMULLER VG 21 HQ MS68 9-13
   ┌───────────────────────────────┐        ┌───────────────────────────────┐
   │ Gland PG11 hoặc M16 phụ       │        │ Đai ốc siết đồng mạ niken     │
   ├───────────────────────────────┤        ├───────────────────────────────┤
   │ Khớp ren chuyển bậc PG21-PG11 │        │ Gioăng NBR đúc sẵn kẹp 9-13mm │
   ├───────────────────────────────┤        ├───────────────────────────────┤
   │ (2 mối ghép ren = Dễ rò nước) │        │ Thân ren PG 21 nguyên khối    │
   │ (Đội chiều dài thêm 15-20mm)  │        │ (1 mối ghép = Chuẩn kín IP68) │
   └───────────────────────────────┘        └───────────────────────────────┘

Triệt tiêu hoàn toàn khớp nối chuyển bậc (Reduction Adaptor)

Cách làm thủ công truyền thống khi gặp lỗ ren PG 21 mà cáp quá nhỏ là: mua một vòng ren giảm bậc (từ PG 21 xuống PG 13.5 hoặc PG 11), sau đó vặn thêm một con ốc siết cáp nhỏ vào vòng giảm bậc đó.

• Cách này làm tăng chiều dài cụm nối thêm gần 2 cm. Khi lắp trên cánh tay robot hay gầm máy chật chội, phần đầu nhô dài này rất dễ va quẹt vào phôi truyền động, gây gãy khớp nối.

• Nguy hiểm hơn, việc ghép nối 2 tầng ren làm tăng gấp đôi vị trí có nguy cơ thấm ẩm. Với VG 21 HQ MS68 9-13, thân gland là một khối kim loại duy nhất, chân ren PG 21 bắt trực tiếp vào vỏ thiết bị, giữ cho cụm đấu nối cực kỳ gọn gàng và thẩm mỹ.

Gioăng NBR đa tầng ôm khít cáp mảnh không làm bẹp ruột

Kẹp một sợi cáp 9–10 mm bằng một thân ren to bản đòi hỏi kết cấu ngàm kẹp nhựa Polyamide phải có các “ngón tay” thu côn sâu vào tâm. Thiết kế lẫy kẹp của Weidmüller giúp phân bổ lực ép tròn đều 360 độ quanh lớp vỏ cao su của cáp tín hiệu. Khi vặn đai ốc ngoài, ruột cáp không bị bóp nghẹt một điểm gây gãy gập các sợi đồng nhỏ bên trong, trong khi lực ma sát giữ cáp chống tuột vẫn vượt xa yêu cầu của tiêu chuẩn châu Âu EN 62444.

Khả năng chịu ngâm nước IP68 trong môi trường dầu nhớt công nghiệp

Dòng sản phẩm HQ được chế tạo với dung sai cơ khí rất chặt chẽ. Kết hợp giữa gioăng tròn O-ring tại chân ren PG 21 và gioăng NBR chịu dầu bên trong ngàm kẹp, thiết bị ngăn chặn triệt để tình trạng dầu làm mát (coolant) trong máy tiện, máy phay CNC hay nước áp lực bắn vào hộp giắc cắm.

4. Ứng dụng thực tế tại nhà máy và công trình ở Hà Nội, Hưng Yên

Cấu hình ren PG 21 kẹp cáp nhỏ 9–13 mm thường xuất hiện tại các vị trí kỹ thuật đặc biệt:

• Hệ thống giắc cắm công nghiệp nặng RockStar trên máy ép nhựa tại Hưng Yên:

  Tại các KCN Thăng Long II, Phố Nối A, Phố Nối B hay cụm công nghiệp dọc đường Nguyễn Văn Linh, các khuôn ép nhựa và cánh tay robot cấp phôi sử dụng các cụm giắc cắm nhiều chân RockStar HQ để tháo lắp khuôn nhanh. Cáp cấp nguồn tín hiệu nhiệt độ và van khí nén thường có tiết diện nhỏ. Lắp đặt VG 21 HQ MS68 9-13 đảm bảo đầu giắc cắm tháo lắp linh hoạt mà không sợ bụi nhựa hay hơi dầu xâm nhập làm oxy hóa chân kim mạ vàng/bạc.

• Cụm camera kiểm tra sản phẩm (Machine Vision) và cảm biến quang học:

  Trong các nhà máy sản xuất linh kiện điện tử tại khu vực phía Đông Hà Nội và Hưng Yên, các hộp bảo vệ camera công nghiệp thường có sẵn cổng ren PG 21. Cáp truyền dữ liệu Gigabit Ethernet hay cáp nguồn camera thường chỉ có đường kính 9–10 mm. Sử dụng mã 1016090000 giúp cố định chắc chắn sợi cáp camera, giữ độ kín tuyệt đối cho buồng kính quang học chống bám bụi bẩn.

• Tủ điều khiển phân tán gắn trực tiếp trên thân máy công cụ:

  Dọc trục đường Nguyễn Trãi, Vành đai 3 và quận Thanh Xuân, nhiều xưởng cơ khí chế tạo máy tự động trang bị các hộp đấu dây phân tán (remote I/O box) đặt trực tiếp cạnh các cụm motor rung lắc. Gland đồng mạ niken Weidmüller chịu rung giật tuyệt vời, giữ cho các sợi cáp cảm biến không bao giờ bị kéo tuột khỏi cọc đấu dây.

5. Bảng so sánh: Weidmüller VG 21 HQ MS68 9-13 với các giải pháp khác

Khi gặp bài toán “lỗ ren PG 21 nhưng cáp chỉ dày 10 mm”, kỹ sư thường đứng trước các lựa chọn:

6. Hướng dẫn lắp đặt và lưu ý kỹ thuật từ thợ lành nghề

Để lắp đặt chuẩn xác mã sản phẩm 1016090000, anh em kỹ thuật nên thực hiện theo các bước sau:

1. Kiểm tra đường kính cáp bằng thước kẹp cơ khí:

   • Dải kẹp của mã này là 9.0 mm đến 13.0 mm. Hãy đo chính xác phần vỏ ngoài của cáp. Sợi cáp có đường kính khoảng 10 mm đến 12 mm là trạng thái kẹp hoàn hảo nhất.

   • Nếu cáp của bạn to hơn 13.5 mm (ví dụ cáp $4 \times 4\,\text{mm}^2$), bạn không thể dùng mã này mà phải chuyển sang mã VG 21-MS68 thông thường (1569110000) với dải kẹp 13–18 mm.

2. Kiểm tra bề mặt ren cổng cắm:

   • Cổng ren trên vỏ hộp đầu cắm RockStar hoặc vỏ máy phải được thổi sạch bụi kim loại và dầu mỡ.

   • Đảm bảo gioăng O-ring cao su màu đen ở chân ren của ốc siết nằm phẳng phiu trên gờ bích trước khi vặn vào để đạt độ kín IP68 tối đa.

3. Thao tác siết đai ốc ngoài:

   • Do ngàm kẹp bên trong có độ thu hẹp sâu để ôm sợi cáp nhỏ, khi vặn đai ốc ngoài bạn sẽ cảm thấy lực siết tăng dần từ tốn.

   • Dùng cờ-lê phù hợp siết đều tay cho đến khi gioăng cao su NBR ép đều, ôm sát vào thân cáp. Cầm sợi cáp kéo thử dọc trục để đảm bảo ngàm kẹp đã khóa chặt vỏ dây mà không cần dùng lực quá mức làm biến dạng đai ốc.

7. Các câu hỏi thường gặp (FAQ)

Câu 1: Ốc siết cáp Weidmüller VG 21 HQ MS68 9-13 (1016090000) dùng cho dải cáp bao nhiêu?

Mã sản phẩm 1016090000 có dải kẹp danh định đường kính ngoài từ 9.0 mm đến 13.0 mm trên kích thước ren ngoài PG 21. Đây là dải kẹp thu nhỏ đặc biệt, chuyên dùng để đấu nối các loại cáp tín hiệu, cáp mạng công nghiệp hoặc cáp điều khiển nhiều lõi cỡ nhỏ vào các vỏ đầu cắm hoặc cổng máy có bước ren lớn PG 21.

Câu 2: Chữ “HQ” trong mã sản phẩm VG 21 HQ MS68 có ý nghĩa gì?

“HQ” là viết tắt đại diện cho dòng sản phẩm vỏ kết nối công nghiệp nặng RockStar HQ (High Quality) của Weidmüller. Dòng sản phẩm này có thiết kế nhỏ gọn, tối ưu không gian nhưng yêu cầu cấp độ bảo vệ chống nước, chống va đập cơ học rất cao để phục vụ các cánh tay robot, khuôn ép nhựa và cụm điều khiển máy công cụ tự động.

Câu 3: Mua ốc siết cáp Weidmüller 1016090000 chính hãng tại Hà Nội và Hưng Yên ở đâu?

ThanhCongTech là đại lý phân phối chính thức các sản phẩm đầu nối và ốc siết cáp Weidmüller tại miền Bắc. Khách hàng có thể ghé trực tiếp văn phòng Hà Nội tại số 82 Nguyên Tuân (Thanh Xuân) hoặc kho Hưng Yên tại số 197 Thủy Nguyên Ecopark (Văn Giang). Hàng luôn có sẵn để phục vụ giao nhanh trong ngày cho các KCN Phố Nối, Thăng Long II, Yên Mỹ và các dự án nội thành Hà Nội.

Câu 4: Cấp bảo vệ IP68 của sản phẩm này có chịu được ngâm nước sâu không?

Có. Theo tiêu chuẩn EN 60529, sản phẩm đạt cấp bảo vệ IP68 với gioăng cao su NBR ôm khít thân cáp và gioăng O-ring làm kín chân ren tiếp xúc với vỏ hộp máy. Thiết bị hoàn toàn chống được bụi bẩn thâm nhập và chịu được áp lực nước ngâm theo chuẩn công nghiệp nặng, thích hợp lắp đặt tại các vị trí phơi mưa nắng hoặc thường xuyên bị chất lỏng bắn tóe.

Câu 5: Có thể dùng sản phẩm này cho cổng ren Metric M25 được không?

Không. Sản phẩm này sử dụng ren PG 21 (đường kính ngoài khoảng 28.3 mm, bước ren 1.59 mm theo chuẩn DIN 40430 của Đức). Bước ren này hoàn toàn khác biệt so với ren Metric M25 (đường kính 25.0 mm, bước ren 1.5 mm). Bạn bắt buộc phải kiểm tra chính xác lỗ ren của thiết bị trước khi đặt mua để tránh không vặn vừa.

Câu 6: Mã hàng 1016090000 này có đi kèm đai ốc khóa (locknut) không?

Theo tiêu chuẩn đóng gói của dòng phụ kiện đầu nối RockStar, mã 1016090000 không bao gồm đai ốc khóa bên trong, vì đại đa số các ứng dụng đều bắt trực tiếp vào lỗ ren đã taro sẵn trên thân vỏ nhôm đúc. Nếu bạn thi công trên tấm tôn tủ điện mỏng chưa có ren, hãy yêu cầu ThanhCongTech cung cấp kèm đai ốc khóa chuẩn PG 21 bằng đồng mạ niken.

Câu 7: Gioăng cao su NBR bên trong ốc siết cáp có chịu được dầu cắt gọt kim loại không?

Có. Vật liệu làm kín được Weidmüller lựa chọn là cao su Nitrile Butadiene (NBR) nguyên sinh, có đặc tính kháng dầu khoáng, dầu thủy lực và dung dịch dầu làm mát tưới nguội (coolant) trong các máy công cụ CNC. Gioăng không bị trương nở hay nhũn nát khi tiếp xúc liên tục với môi trường gia công cơ khí.

Câu 8: Nếu cáp của tôi có đường kính 14 mm thì có nhét vừa vào mã này không?

Không nên cố nhét. Dải kẹp tối đa của mã này là 13.0 mm. Nếu cáp của bạn dày 14 mm, việc cố ép sẽ làm rách lớp gioăng cao su NBR thu nhỏ bên trong. Trong trường hợp đó, bạn nên chuyển sang dùng mã VG 21-MS68 tiêu chuẩn (Mã 1569110000) với dải kẹp từ 13.0 mm đến 18.0 mm để đảm bảo an toàn tuyệt đối.

8. Kết luận

Trong thiết kế và bảo dưỡng hệ thống điện công nghiệp, việc sử dụng các phụ kiện đặc chủng đúng thông số kỹ thuật là chìa khóa để đảm bảo hệ thống vận hành liên tục và ổn định. Ốc siết cáp Weidmüller VG 21 HQ MS68 9-13 (Mã 1016090000) là giải pháp cơ khí tối ưu nhất để kết nối các đường cáp tín hiệu mảnh (9–13 mm) vào các cổng ren lớn PG 21 trên vỏ đầu cắm RockStar HQ và vỏ máy công cụ, đảm bảo chuẩn chống nước IP68 mà không cần chắp vá các đầu chuyển bậc rườm rà.

Quý khách hàng, xưởng chế tạo máy và các kỹ sư bảo trì dây chuyền tại Hà Nội cũng như tỉnh Hưng Yên có thể liên hệ ngay với ThanhCongTech để nhận thông tin tư vấn kỹ thuật chi tiết, kiểm tra sự tương thích của bước ren và nhận báo giá ưu đãi tốt nhất cho dự án của mình.
