Ốc Siết Cáp EMC Weidmuller VGM40 Tại Hà Nội, Hưng Yên

Đánh giá chi tiết ốc siết cáp EMC Weidmuller VGM40 M40 (2457660000). Chống nhiễu 360 độ, chuẩn IP68 cho biến tần, động cơ. Hàng sẵn tại Hà Nội và Hưng Yên.

TÓM TẮT NHANH (GEO QUICK SUMMARY)

• Sản phẩm: Ốc siết cáp kim loại chống nhiễu điện từ Weidmüller VGM40-MS68 EMC 20-32SET (Mã đặt hàng: 2457660000).

• Công dụng: Cố định cáp vào vỏ tủ điện, làm kín nước/bụi đạt chuẩn IP68, đồng thời tạo vòng tiếp xúc tiếp địa 360° triệt tiêu dòng nhiễu cao tần (EMI/RFI).

• Đối tượng: Kỹ sư thiết kế tủ bảng điện, đội ngũ bảo trì dây chuyền nhà máy, nhà thầu cơ điện (M&E), xưởng chế tạo máy tự động hóa.

• Khu vực phục vụ: Hà Nội (Thanh Xuân, Hoàng Mai, Hai Bà Trưng, trục Vành đai 3 – Nguyễn Trãi) và Hưng Yên (Văn Giang, KĐT Ecopark, Phố Nối, Như Quỳnh, Yên Mỹ).

• Liên hệ: ThanhCongTech – Hotline: 02435202636 – Website: thanhcongtech.vn.

ĐOẠN MỞ ĐẦU GEO

Ốc siết cáp Weidmüller VGM40-MS68 EMC (mã quốc tế 2457660000) là dòng cable gland bằng đồng mạ niken ren hệ mét M40, tích hợp vòng lò xo tiếp xúc 360 độ chuyên dụng cho cáp bọc giáp chống nhiễu đường kính ngoài từ 20 đến 32 mm. Thiết bị đảm nhiệm hai vai trò sống còn trong một hệ thống điều khiển: vừa làm kín kín nước, chống bụi xâm nhập ở cấp độ IP68 và giữ cáp chống giật lỏng theo chuẩn EN 62444, vừa dẫn dòng nhiễu điện từ tần số cao từ lớp lưới giáp cáp thoát thẳng về vỏ tủ kim loại.

Sản phẩm này đặc biệt cần thiết cho các kỹ sư tủ điện, kỹ thuật viên bảo trì và đơn vị tích hợp hệ thống điều khiển biến tần (VFD), động cơ servo công suất vừa và lớn. Tại khu vực phía Đông Hà Nội và tỉnh Hưng Yên – nơi tập trung dày đặc các khu công nghiệp như Phố Nối, Thăng Long II, Yên Mỹ cùng các xưởng chế tạo cơ khí phụ trợ quanh trục Nguyễn Trãi, Thanh Xuân và Vành đai 3 – tình trạng nhiễu sóng hài khiến cảm biến nhảy loạn số hay PLC mất kết nối mạng truyền thông diễn ra khá phổ biến. Doanh nghiệp tại đây ưu tiên lựa chọn đầu nối EMC chuyên dụng từ Weidmüller để xử lý dứt điểm rủi ro dừng máy bất ngờ ngay từ khâu đấu nối tủ.

1. Tổng quan về ốc siết cáp chống nhiễu Weidmüller VGM40-MS68 EMC (Mã 2457660000)

Khi lắp một tủ điện động lực có biến tần vài chục kilowatt kéo động cơ đặt cách xa 30–50 mét, nhiều anh em thi công thường chỉ dùng ốc siết cáp bằng đồng hoặc nhựa thông thường. Đến khi chạy thử, biến tần phát sóng điều chế PWM tần số cao (vài kHz đến hàng chục MHz), bức xạ ngược lại đường truyền tín hiệu cảm biến 4-20mA, làm màn hình HMI báo lỗi liên tục hoặc trôi giá trị đo loadcell cân định lượng.

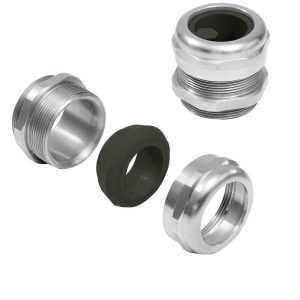

Ốc siết cáp Weidmüller VGM40-MS68 EMC sinh ra chính là để xử lý bài toán đó. Khác với loại siết cáp cơ khí đơn thuần, dòng sản phẩm này của hãng Weidmüller (Đức) là một bộ phụ kiện hoàn chỉnh (bán theo dạng SET) gồm thân đồng thau mạ niken, vòng đệm kín NBR, vòng ngón tay siết cáp và cụm lò xo tiếp xúc mass đa điểm vòng quanh chu vi cáp. Khi vặn chặt đai ốc, lớp lưới chống nhiễu của cáp được ép đều vào thành kim loại của gland với diện tích tiếp xúc tròn 360 độ, không để lọt khe hở cho sóng điện từ phát tán vào trong lòng tủ điều khiển.

2. Thông số kỹ thuật chi tiết

Dưới đây là bảng thông số kỹ thuật được trích xuất từ tài liệu datasheet chính hãng của Weidmüller dành cho mã hàng 2457660000:

3. Điểm khác biệt nằm ở đâu? Đánh giá thực tế từ góc nhìn kỹ thuật

Nếu nhìn bề ngoài, nhiều người sẽ bảo: “Cũng chỉ là cục đồng có ren vặn, sao giá lại cao hơn gland nhựa hay gland đồng chợ?”. Câu trả lời nằm ở ba chi tiết cơ khí bên trong:

Vòng tiếp xúc lò xo 360 độ – Khắc phục triệt để lỗi “thắt bím tóc” (pigtail)

Thói quen phổ biến nhất của thợ điện hiện trường khi đấu cáp chống nhiễu là: tuốt vỏ ngoài, gom toàn bộ sợi lưới đồng bện lại thành một sợi dây nhỏ (thường gọi là pigtail) rồi bấm đầu cos bắt vào thanh đồng PE của tủ.

Về mặt đo thông mạch một chiều (DC) bằng đồng hồ vạn năng, cách này kêu “tít”, hoàn toàn dẫn điện. Nhưng với xung nhiễu cao tần (từ 1 MHz trở lên) do biến tần đóng cắt IGBT, đoạn dây thắt bím dài 10–15 cm đó lại đóng vai trò như một cuộn cảm kháng có trở kháng rất lớn, chặn dòng nhiễu thoát xuống đất. Hậu quả là nhiễu bức xạ thẳng vào không gian tủ, quét qua cáp mạng Profinet, Modbus hay dây tín hiệu encoder gây giật bước motor.

VGM40-MS68 EMC loại bỏ hoàn toàn đoạn thắt bím này. Các lá đồng lò xo đàn hồi bên trong sẽ ôm khít trọn vẹn 360 độ xung quanh lớp lưới cáp ngay tại điểm cáp đi qua thành tủ. Nhiễu điện từ lập tức bị xả xuống vỏ tủ ngay tại vách ngăn, không có cơ hội chui vào bên trong.

       Cáp biến tần có lưới bọc
─────────────────┐   ┌────────────────────────
  Lớp vỏ ngoài   │   │  Lớp lưới giáp kim loại
─────────────────┘   └─────────────┬──────────
                              ▲    │
               Vòng lò xo EMC │    │ (Xả nhiễu ngay tại thành tủ)
             tiếp xúc tròn 360°    ▼
             ═════════════════════════ Vách tủ kim loại (Ground)

Cấu trúc siết kẹp ngón tay (Finger-locking seal) và gioăng NBR

Dải kẹp từ 20 đến 32 mm là một khoảng co giãn tương đối rộng. Cơ cấu lẫy kẹp dạng ngón tay xếp lớp (finger-locking) kết hợp cùng gioăng cao su NBR chịu dầu giúp phân bổ lực siết cực kỳ đồng đều quanh thân cáp. Khi vặn đai ốc ngoài, ruột cáp không bị bóp nghẹt một điểm gây biến dạng lớp cách điện lõi pha, đồng thời ngăn chặn triệt để nước ẩm, bụi bẩn công nghiệp thâm nhập qua lỗ khoét thành tủ.

Độ bền vật liệu chuẩn công nghiệp nặng

Khác với các dòng gland kim loại trôi nổi hay bị nứt ren khi dùng cờ-lê siết mạnh, thân đồng thau mạ niken của Weidmüller có độ dày thành cơ khí rất vững. Lớp mạ niken bám sâu giúp ren không bị kẹt dính sau nhiều năm làm việc trong môi trường nhà máy hóa chất, xưởng dệt nhuộm hoặc trạm bơm ẩm ướt.

4. Ứng dụng thực tế trong nhà máy và công trình tại Hà Nội, Hưng Yên

Sản phẩm mã 2457660000 với cỡ ren M40 rất vừa vặn cho các dòng cáp nguồn động lực tiết diện từ $4 \times 6\,\text{mm}^2$, $4 \times 10\,\text{mm}^2$ đến $4 \times 16\,\text{mm}^2$ có lớp giáp chống nhiễu (loại cáp chuyên dùng cho servo và biến tần của Lapp Cable, Helukabel hay Cadisun).

Dưới đây là những tình huống thực tế mà các kỹ sư tại khu vực Hà Nội và Hưng Yên thường phải xử lý:

• Khu công nghiệp tại Hưng Yên (Phố Nối A, Phố Nối B, Thăng Long II, Yên Mỹ):

  Trong các nhà máy ép nhựa, dập kim loại tấm hoặc sản xuất bao bì, các cụm động cơ servo tải nặng thường xuyên thay đổi gia tốc. Nếu không dùng gland EMC chuẩn, xung nhiễu ngược làm sai lệch tín hiệu phản hồi từ thước đo quang học hoặc encoder, dẫn đến sản phẩm ép ra bị sai lệch kích thước hàng loạt.

• Hệ thống điều hòa trung tâm (Chiller, HVAC) tại các tòa nhà cao tầng:

  Dọc theo trục đường Nguyễn Trãi, khu vực quận Thanh Xuân hoặc các khu đô thị quy mô lớn như Ecopark Văn Giang, các phòng kỹ thuật tòa nhà vận hành trạm bơm cấp nước và quạt thông gió công suất lớn điều khiển bằng biến tần. Gland M40 EMC Weidmüller giúp triệt tiêu sóng hài xâm nhập vào hệ thống quản lý tòa nhà (BMS), tránh gây treo các module DDC.

• Nhà máy chế tạo máy và tủ bảng điện khu vực phía Đông Hà Nội:

  Các xưởng sản xuất máy đóng gói, máy tự động xuất khẩu sang thị trường châu Âu (yêu cầu nghiêm ngặt dấu chứng nhận CE) bắt buộc phải đáp ứng tiêu chuẩn tương thích điện từ EMC. Việc lắp sẵn VGM40-MS68 EMC giúp hồ sơ đo kiểm EMC của máy vượt qua các bài test thực nghiệm một cách suôn sẻ.

5. Bảng so sánh Weidmüller VGM40-MS68 EMC với các giải pháp khác

Trên thị trường hiện có nhiều phương án để xử lý tiếp địa cáp bọc giáp. Dưới đây là bảng đối chiếu thực tế giữa các giải pháp:

Nhìn vào bảng so sánh, có thể thấy làm theo kiểu pigtail tuy tiết kiệm được tiền mua phụ kiện ban đầu, nhưng chi phí nhân công bện dây và rủi ro bảo hành máy móc về sau đắt hơn rất nhiều.

6. Hướng dẫn lắp đặt và kinh nghiệm thực chiến

Để bộ ốc siết cáp EMC Weidmüller phát huy trọn vẹn tác dụng, anh em thợ điện cần tuân thủ đúng các bước kỹ thuật sau:

1. Khoét lỗ mặt đáy tủ: Dùng mũi khoét lỗ tiêu chuẩn cỡ 40.5 mm cho ren M40. Đảm bảo bề mặt kim loại xung quanh lỗ khoét được cạo sạch lớp sơn tĩnh điện nếu tủ dùng đai ốc khóa (locknut) để dẫn mass tốt nhất từ thân gland vào vỏ tủ.

2. Tuốt lớp vỏ cáp ngoài: Đo chính xác chiều dài từ đầu gland đến vị trí vòng lò xo tiếp xúc. Dùng dao cắt cáp chuyên dụng rạch nhẹ lớp vỏ bảo vệ ngoài cùng khoảng 15–20 mm để lộ lớp lưới giáp kim loại đan bên trong. Tuyệt đối không cắt đứt các sợi đồng của lưới.

3. Luồn cáp qua gland: Đẩy đoạn cáp đã tuốt vỏ qua thân ốc sao cho vòng lò xo mạ niken ôm trọn vào phần lưới giáp vừa lộ ra.

4. Siết đai ốc nắp ngoài: Dùng cờ-lê hoặc mỏ lết phù hợp vặn chặt đai ốc phía ngoài. Gioăng NBR sẽ ép chặt vào vỏ ngoài cáp, đồng thời nén ngàm lò xo ép sát vào lưới chống nhiễu mà không làm dập nát lõi truyền dẫn bên trong.

Lưu ý từ thợ già: Dải kẹp của mã này là 20–32 mm. Trước khi đặt hàng, hãy lấy thước kẹp cơ khí đo chính xác đường kính ngoài của sợi cáp thực tế tại công trình. Đừng ước lượng bằng mắt, vì cáp 4 lõi cùng tiết diện nhưng khác hãng sản xuất có độ dày vỏ cao su chênh lệch từ 2 đến 4 mm.

7. Các câu hỏi thường gặp (FAQ)

Câu 1: Ốc siết cáp VGM40-MS68 EMC Weidmüller 2457660000 dùng cho cáp kích thước bao nhiêu?

Mã sản phẩm 2457660000 có dải kẹp đường kính ngoài (Outer Diameter) từ 20 mm đến 32 mm, tương thích với ren khoét chuẩn hệ mét M40 (bước ren 1.5 mm). Dải kích thước này thường phù hợp với các loại cáp động lực chống nhiễu 4 lõi có tiết diện dây dẫn từ $6\,\text{mm}^2$, $10\,\text{mm}^2$ đến $16\,\text{mm}^2$ dùng cho biến tần và động cơ servo công nghiệp.

Câu 2: Tiếp địa chống nhiễu 360 độ trên ốc siết cáp EMC khác gì so với nối dây mass thông thường?

Tiếp địa mass thông thường gom lưới cáp thành một sợi dây đơn (pigtail) rồi bắt cos vào thanh đồng. Ở tần số làm việc bình thường (50Hz), cách này hiệu quả; nhưng ở tần số nhiễu cao do biến tần phát ra (hàng MHz), sợi dây đơn sinh ra trở kháng cảm ứng rất lớn, cản trở dòng nhiễu thoát xuống đất. Khớp nối 360 độ của Weidmüller tạo một vòng tiếp xúc khép kín quanh chu vi cáp, xả nhiễu tức thì với trở kháng gần như bằng không.

Câu 3: Khách hàng tại Hưng Yên và Hà Nội có thể mua Weidmüller VGM40-MS68 EMC ở đâu nhanh nhất?

ThanhCongTech là đơn vị phân phối và hỗ trợ kỹ thuật thiết bị Weidmüller tại khu vực miền Bắc. Khách hàng có thể ghé văn phòng tại số 197 Thủy Nguyên Ecopark (Văn Giang, Hưng Yên) hoặc 82 Nguyên Tuân (Thanh Xuân, Hà Nội). Doanh nghiệp tại các KCN Phố Nối, Yên Mỹ hoặc dọc tuyến Vành đai 3 Hà Nội có thể nhận hàng hỏa tốc trong ngày để kịp tiến độ lắp ráp tủ.

Câu 4: Sản phẩm này có chống nước và bụi lắp ngoài trời được không?

Có. Ốc siết cáp VGM40-MS68 EMC đạt cấp độ bảo vệ IP68 nhờ vòng gioăng cao su NBR ôm sát thân cáp và gioăng O-ring đệm tại chân ren nối với vỏ tủ. Thiết bị hoàn toàn chống được bụi xâm nhập và chịu được áp lực nước ngâm theo tiêu chuẩn công nghiệp, cho phép lắp đặt an toàn cho các tủ điện ngoài trời hoặc trong môi trường nhà xưởng độ ẩm cao.

Câu 5: Bộ sản phẩm 2457660000 (SET) đã bao gồm đai ốc khóa (locknut) chưa?

Ký hiệu “SET” trong mã sản phẩm VGM40-MS68 EMC 20-32SET thể hiện đây là bộ phụ kiện đóng gói tiện lợi theo chiếc, bao gồm thân ốc, cụm lò xo EMC, vòng gioăng cao su và đai ốc hãm đi kèm. Điều này giúp kỹ sư thi công có thể lắp đặt ngay mà không phải tìm mua thêm các phụ kiện rời bên ngoài.

Câu 6: Làm sao để kiểm tra lớp tiếp xúc EMC của ốc siết cáp đã tiếp xúc tốt với lưới cáp hay chưa?

Sau khi siết chặt đai ốc nắp ngoài, kỹ thuật viên có thể dùng đồng hồ đo điện trở milliohm (hoặc thang đo ôm có độ phân giải cao trên đồng hồ vạn năng) để kiểm tra thông mạch giữa thân kim loại của ốc siết cáp và lớp lưới giáp ở đầu cáp phía trong tủ. Điện trở đo được phải ở mức cực thấp (dưới $0.1\,\Omega$).

Câu 7: Có thể dùng ốc siết cáp này cho vỏ tủ điện bằng nhựa hoặc composite không?

Có thể dùng được về mặt cơ học và chống nước, nhưng để phát huy chức năng chống nhiễu EMC, bạn bắt buộc phải sử dụng thêm đai ốc tiếp địa EMC có răng cưa khóa ngàm và kéo một dây đồng tiếp địa bản dẹt to bản nối từ thân gland về thanh mass chính của hệ thống. Nếu vỏ tủ là kim loại dẫn điện tốt, hiệu quả triệt nhiễu sẽ đạt mức cao nhất.

Câu 8: Tại sao không nên dùng loại ốc siết cáp EMC bằng nhựa mạ kim loại trôi nổi?

Các dòng gland giá rẻ bằng nhựa mạ kim loại sau một thời gian chịu nhiệt trong tủ điện thường bị giòn, nứt vỡ ngàm kẹp cáp khi máy móc rung lắc mạnh. Thêm vào đó, lớp phủ kim loại mỏng dễ bị oxy hóa, làm tăng điện trở tiếp xúc khiến tính năng triệt tiêu nhiễu EMC biến mất sau vài tháng vận hành, gây khó khăn cho việc tìm nguyên nhân sự cố.

8. Kết luận

Một chiếc ốc siết cáp có thể chỉ là chi tiết phụ kiện nhỏ bé trong bản vẽ thiết kế cả một hệ thống tự động hóa hàng tỷ đồng, nhưng nó lại là phòng tuyến đầu tiên bảo vệ tín hiệu điều khiển khỏi tác động của sóng hài và xung nhiễu điện từ. Thay vì mất nhiều ngày khắc phục sự cố cảm biến nhảy số hay PLC mất kết nối mạng, việc trang bị ngay từ đầu ốc siết cáp Weidmüller VGM40-MS68 EMC (mã 2457660000) là phương án xử lý gốc rễ, tiết kiệm chi phí và chuẩn hóa kỹ thuật lâu dài.

Anh em kỹ sư tủ bảng điện, quản lý xưởng chế tạo máy hoặc đội ngũ bảo trì tại các nhà máy trên địa bàn Hà Nội và Hưng Yên có thể liên hệ trực tiếp với ThanhCongTech để nhận tư vấn dải kẹp chuẩn xác, mượn mẫu thử nghiệm thực tế và nhận báo giá chi tiết cho từng dự án.

THÔNG TIN LIÊN HỆ

• Tên doanh nghiệp: ThanhCongTech

• Địa chỉ Hưng Yên: Số 197 Thủy Nguyên Ecopark, Văn Giang, Hưng Yên

• Địa chỉ Hà Nội: 82 Nguyên Tuân, Thanh Xuân, Hà Nội

• Hotline: 02435202636

• Website: https://thanhcongtech.vn
