Cáp Profinet M8 Góc Vuông Weidmuller Hà Nội, Hưng Yên

Đánh giá cáp Profinet Weidmuller 3m đầu đực M8 góc vuông (2706190030). Vỏ PUR chịu xích kéo, IP67. Sẵn hàng tại kho Thanh Xuân và Ecopark Hưng Yên.

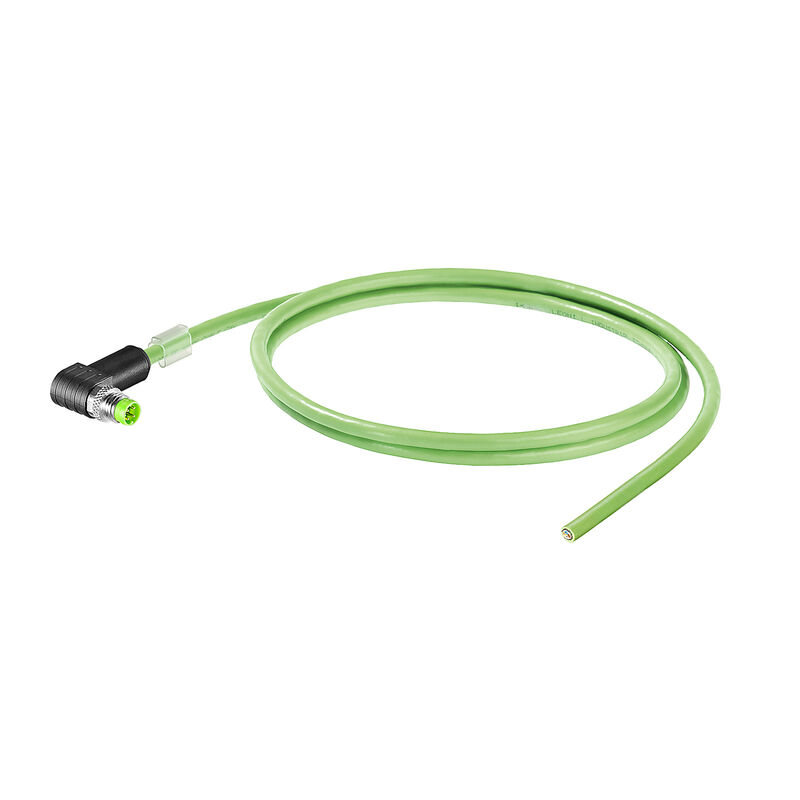

• Sản phẩm: Cáp mạng công nghiệp đúc sẵn đầu đực M8 góc vuông 90° Weidmüller IE-C5DD4UG0030DCAXXX-E (Mã đặt hàng: 2706190030).

• Công dụng: Truyền dẫn dữ liệu mạng Industrial Ethernet / PROFINET Cat.5 tốc độ 100 Mbit/s thời gian thực cho cảm biến, camera công nghiệp trong không gian hẹp; trang bị một đầu giắc tròn M8 D-code đực bẻ góc vuông 90 độ (Male Angled – DCA) đạt chuẩn chống nước bụi IP67, một đầu cắt hở sẵn dây (open wire) dài 3.0 mét; vỏ ngoài bằng nhựa Polyurethane (PUR) màu xanh lá cây chịu uốn mỏi xích kéo (Drag chain) tới 3 triệu chu kỳ.

• Đối tượng: Kỹ sư chế tạo máy đóng gói bao bì, xưởng tích hợp camera thị giác máy (Machine Vision), máy dập vỉ thuốc tự động và bàn trượt CNC thu nhỏ.

• Khu vực phục vụ: Hà Nội (Thanh Xuân, Hoàng Mai, Cầu Giấy, trục đường Nguyễn Trãi – Vành đai 3) và Hưng Yên (Văn Giang, Phụng Công, KĐT Ecopark, KCN Phố Nối A/B, Thăng Long II, Yên Mỹ).

• Liên hệ: ThanhCongTech – Hotline: 02435202636 – Website: thanhcongtech.vn.

Cáp mạng Weidmüller IE-C5DD4UG0030DCAXXX-E (mã quốc tế 2706190030) là tuyến cáp mạng công nghiệp PROFINET đúc sẵn chiều dài tiêu chuẩn 3.0 mét, kết hợp giữa một đầu giắc cắm tròn M8 D-code 4 chân dạng đực bẻ góc vuông 90 độ (DCA) đạt cấp bảo vệ kín nước ngâm sâu IP67 và một đầu cắt hở sẵn dây để đấu nối trực tiếp vào cầu đấu tủ điều khiển. Thuộc dòng cáp chuyển động PROFINET Type C (ký hiệu C5DD), sản phẩm mang cấu trúc ruột đồng mềm mạ thiếc bện chữ thập Star-Quad ($4 \times \text{AWG 22/7}$), lớp bọc kim loại chống nhiễu kép SF/UTP và lớp vỏ ngoài bằng nhựa Polyurethane (PUR) màu xanh lá cây RAL 6018 kháng dầu nhớt, chống mài mòn và chịu được 3 triệu chu kỳ uốn lượn liên tục trong xích dẫn cáp (Drag chain).

Tại các nhà máy tự động hóa, chế tạo máy chính xác ở Hưng Yên (KCN Thăng Long II, Phố Nối A, Phố Nối B, Yên Mỹ) và các xưởng cơ điện công nghệ cao quanh trục Thanh Xuân, Vành đai 3, Văn Giang (Ecopark, Phụng Công), việc lắp đặt cảm biến hay camera mini ở những góc máy chật hẹp thường gặp trở ngại lớn về không gian. Nếu dùng đầu cắm thẳng, thân giắc cắm nhô ra ngoài 40–50 mm, rất dễ bị phôi cơ khí hoặc tay gắp robot va quẹt làm gãy cổng cắm trên thiết bị. Thêm vào đó, việc tự hàn một đầu giắc M8 góc vuông bằng tay ngoài hiện trường là cực kỳ khó khăn do không gian chân kim quá chật hẹp. Sợi cáp đúc sẵn đầu đực M8 bẻ góc vuông 90° của Weidmüller ôm sát thân máy, bẻ hướng sợi cáp chạy phẳng phiu dọc theo thanh trượt vào xích kéo, đảm bảo tín hiệu truyền thông 100 Mbit/s thông suốt mà không sợ va đập.

1. Tổng quan sản phẩm Weidmüller IE-C5DD4UG0030DCAXXX-E (Mã 2706190030)

Trên các cụm cơ cấu chấp hành thu nhỏ (như đầu mút hút chân không cánh tay robot, bệ xoay camera quang học soi lỗi bao bì), cổng cắm mạng M8 D-code thường được nhà sản xuất bố trí ở mặt bên hoặc đáy thiết bị, nằm sát thanh trượt cơ khí.

• Nếu dùng đầu cắm thẳng, sợi cáp buộc phải bẻ gập ngặt một góc 90 độ ngay sau đuôi giắc để luồn vào máng dây. Lực bẻ gập căng thẳng này sẽ nhanh chóng làm đứt gãy lớp lưới giáp chống nhiễu và làm gãy ngầm ruột đồng bên trong.

• Nếu tự mua đầu giắc M8 góc vuông về hàn tay ngoài hiện trường, người thợ rất dễ làm chập thiếc giữa 4 chân kim siêu nhỏ nằm sát nhau chưa tới 1 mm.

Mã sản phẩm Weidmüller 2706190030 sinh ra để xử lý chuẩn xác bài toán cơ khí hóc búa này:

• Ký hiệu DCA: Đầu cắm tròn M8 D-code đực bẻ góc vuông 90 độ (Male Angled) đúc liền khối nguyên bản tại Đức. Thiết kế góc vuông giúp giảm độ nhô ra ngoài của giắc xuống dưới 18 mm, dẫn hướng sợi cáp đi thẳng tắp dọc theo bề mặt máy vào xích kéo mà không chịu bất kỳ lực ứng suất bẻ gập nào.

• Chiều dài 3.0 mét (khoảng 10 feet): Khoảng cách vừa vặn để cáp đi trọn vẹn qua hệ thống xích kéo của bàn trượt máy gia công và đi thẳng vào tủ điện mà không bị thiếu hụt hay thừa thãi dây.

• Đầu còn lại là dạng cắt hở (Open wire – XXX): Giúp kỹ thuật viên dễ dàng luồn dây qua các lỗ nhỏ của xích kéo hoặc ốc siết cáp tủ điện, sau đó tự do bấm đầu giắc RJ45 hoặc đấu vào khối cầu đấu domino trong tủ.

• Vỏ bọc PUR (Polyurethane) cao cấp: Kháng dầu khoáng, dung dịch dầu làm mát tưới nguội máy CNC, chống tia lửa hàn xì và chịu mỏi xích kéo hàng triệu chu kỳ.

2. Thông số kỹ thuật chi tiết

Bảng dữ liệu kỹ thuật được trích xuất từ hồ sơ kỹ thuật chính hãng Weidmüller cho mã hàng 2706190030:

3. Đặc điểm kỹ thuật nổi bật: Bóc tách giá trị của đầu giắc M8 góc vuông 90°

Tại sao các nhà chế tạo máy đóng gói tốc độ cao luôn chỉ định đầu cắm góc vuông M8 DCA? Lợi ích nằm ở 3 điểm vượt trội:

               CẤU TRÚC ĐẦU NỐI M8 GÓC VUÔNG 90 ĐỘ (DCA)
    Cảm biến / Camera gắn sát vách máy
    ┌───────────────────────┐
    │ Cổng nhận M8 cái (IP67)│
    └───────────┬───────────┘
                │
                ▼
         [Đầu đực M8 góc vuông 90° (DCA)] ──> Độ nhô ra ngoài < 18 mm
                │                              Bẻ hướng cáp chạy sát bề mặt
                ▼
         [Thân cáp vỏ PUR dài 3m] ────────────> Luồn xích kéo êm ái, chịu 3 triệu chu kỳ
                │                              Kháng dầu làm mát CNC, chống mài mòn
                ▼
         [Đầu để hở 4 dây] ───────────────────> Đấu nối linh hoạt vào tủ điều khiển

Giảm tối đa độ nhô ra ngoài – Chống va quẹt phôi truyền động

Trên các băng tải phân loại bưu kiện hoặc máy dập vỉ thuốc, phôi sản phẩm di chuyển lướt sát qua cụm camera đọc mã vạch.

• Nếu dùng đầu cắm thẳng, đuôi giắc nhô dài ra ngoài rất dễ bị phôi va trúng làm gãy chân cổng cắm trên camera.

• Đầu đúc M8 góc vuông 90° (DCA) của Weidmüller chỉ nhô ra ngoài chưa đầy 18 mm. Sợi cáp được bẻ hướng chạy song song ép sát vào khung nhôm của bệ máy, triệt tiêu hoàn toàn nguy cơ va đập cơ học.

Giải phóng ứng suất uốn cong – Tăng tuổi thọ cáp lên gấp nhiều lần

Khi sợi cáp phải đổi hướng 90 độ ngay tại cổng cắm, việc sử dụng đầu giắc góc vuông đúc sẵn giúp loại bỏ hoàn toàn lực uốn cưỡng bức lên phần cổ cáp. Lớp lưới giáp SF/UTP và 4 sợi đồng ruột dẫn bên trong luôn ở trạng thái tự nhiên, không bị kéo căng hay biến dạng cách điện, duy trì trở kháng $100\,\Omega$ ổn định trọn đời máy.

Đầu cắt hở 3m – Dễ dàng luồn qua lỗ hẹp và tủ điện

Nếu mua sợi cáp đúc sẵn cả hai đầu, bạn sẽ gặp khó khăn khi luồn đầu giắc to qua các mắt xích kéo chật chội hoặc qua các lỗ khoét ốc siết cáp nhỏ trên tủ điện. Đầu cắt hở (Open wire) của mã 2706190030 giúp việc luồn dây qua xích kéo dài 3m diễn ra cực kỳ trơn tru. Sau khi dây vào trong tủ, kỹ thuật viên có thể bấm đầu mạng RJ45 hoặc đấu thẳng vào cầu đấu domino một cách tiện lợi.

4. Ứng dụng thực tế tại Hà Nội và khu vực Hưng Yên

Cáp mạng Profinet 3m đầu đực M8 góc vuông Weidmüller là giải pháp tối ưu cho nhiều vị trí cơ điện đặc thù:

• Máy dán nhãn và đóng gói bao bì tự động tại Hưng Yên:

  Tại KCN Phố Nối A, Phố Nối B, KCN Thăng Long II, các cụm camera kiểm tra hạn sử dụng (Date code) gắn ngay trên băng chuyền đóng hộp. Khoảng không gian phía sau camera rất hẹp do vướng khung chắn bảo vệ. Đầu M8 góc vuông DCA cắm gọn gàng vào camera, sợi cáp 3m luồn qua xích kéo của cơ cấu căn chỉnh vị trí và đi thẳng vào tủ điện PLC.

• Cụm cảm biến đo độ dày tấm kim loại quanh Vành đai 3, Thanh Xuân:

  Dọc trục đường Nguyễn Trãi, Thanh Xuân, các xưởng chế tạo máy cán tôn, máy dập định hình sử dụng cảm biến quang học đo khe hở tấm tôn. Bụi mạt sắt và dầu bôi trơn bắn liên tục vào bệ cảm biến. Đầu giắc M8 góc vuông đúc sẵn đạt chuẩn kín nước IP67 ngăn chặn tuyệt đối dầu làm mát xâm nhập, giữ tín hiệu đo lường truyền về CPU luôn chính xác.

• Trạm quan trắc nước tự động tại KĐT Ecopark (Văn Giang, Phụng Công):

  Trong các tủ điều khiển quan trắc nước ngầm nhỏ gọn treo trên cột ngoài trời, không gian bên trong hộp nối rất chật chội. Đầu M8 góc vuông giúp sợi cáp bẻ cua mềm mại trong góc tủ mà không bị cấn vào cánh cửa tủ khi đóng mở.

5. Bảng so sánh: Đầu đực M8 góc vuông (DCA) với Đầu đực M8 thẳng (DCS)

Khi chọn mua cáp mạng M8 đúc sẵn Weidmüller, kỹ sư thường cân nhắc giữa hai kiểu đầu giắc:

6. Hướng dẫn lắp đặt và đấu nối đầu hở cáp M8 góc vuông đúng kỹ thuật

Để sợi cáp phát huy tối đa độ bền cơ học và truyền dẫn ổn định, kỹ thuật viên nên làm theo các bước sau:

1. Xác định hướng quay của góc vuông 90°:

   • Cổng cắm M8 cái trên thiết bị có rãnh định vị cố định.

   • Cắm thử đầu giắc M8 góc vuông để kiểm tra hướng bẻ của sợi cáp (hướng sang phải, sang trái hoặc hướng xuống). Đảm bảo hướng dây chạy thẳng về phía máng cáp hoặc xích kéo một cách tự nhiên nhất mà không bị vặn xoắn.

2. Siết vòng ren kim loại M8:

   • Dùng tay xoay vòng ren kim loại mạ niken cho đến khi ren ăn chặt khít vào cổng cắm.

   • Dùng dụng cụ siết giắc M8 siết nhẹ với mô-men xoắn khuyến cáo 0.4 đến 0.6 Nm để gioăng cao su bên trong ép kín đạt chuẩn ngâm nước IP67. Không siết quá lực làm toét ren đồng M8.

3. Đấu nối 4 dây đầu hở vào tủ điều khiển:

   • Tuốt bỏ lớp vỏ PUR ngoài khoảng 30–40 mm, gom lớp lưới đồng bện lại để tiếp địa mass tủ điện.

   • Bấm đầu cos pin hoặc bấm hạt mạng RJ45 theo đúng quy chuẩn màu dây PROFINET:

     • Chân 1 (TX+): Dây màu VÀNG

     • Chân 2 (RX+): Dây màu TRẮNG

     • Chân 3 (TX-): Dây màu CAM

     • Chân 4 (RX-): Dây màu XANH DƯƠNG

7. Các câu hỏi thường gặp (FAQ)

Câu 1: Cáp mạng Weidmüller IE-C5DD4UG0030DCAXXX-E (2706190030) có cấu hình đầu nối như thế nào?

Mã sản phẩm 2706190030 là sợi cáp mạng công nghiệp PROFINET đúc sẵn dài 3.0 mét với cấu hình một đầu giắc tròn M8 D-code đực bẻ góc vuông 90 độ (DCA) đạt cấp bảo vệ kín nước ngâm sâu IP67, và đầu còn lại là đầu cắt hở sẵn dây (Open wire – XXX) để luồn qua xích kéo đấu nối linh hoạt vào tủ điều khiển.

Câu 2: Đầu cắm “M8 D-code góc vuông 90 độ (DCA)” mang lại lợi ích gì trong thi công?

Đầu cắm góc vuông 90 độ chỉ nhô ra ngoài bề mặt thiết bị chưa đầy 18 mm (so với 40–50 mm của đầu cắm thẳng). Nó bẻ hướng sợi cáp chạy song song ép sát thân máy, giúp thiết bị gắn vừa vặn vào những hốc máy chật hẹp, loại bỏ hoàn toàn nguy cơ va chạm cơ học làm gãy giắc cắm và giải phóng lực bẻ gập căng thẳng ở cổ cáp.

Câu 3: Mua cáp Profinet M8 góc vuông Weidmüller 2706190030 chính hãng tại Hưng Yên và Hà Nội ở đâu?

ThanhCongTech là đại lý phân phối chính thức các dòng sản phẩm Industrial Ethernet và cáp đúc sẵn Weidmüller tại miền Bắc. Quý khách hàng có thể ghé văn phòng Hà Nội tại số 82 Nguyên Tuân (Thanh Xuân) hoặc kho Hưng Yên tại số 197 Thủy Nguyên Ecopark (Văn Giang, ngay cạnh xã Phụng Công). Hàng luôn có sẵn để phục vụ giao nhanh trong ngày cho các KCN Phố Nối, Thăng Long II, Yên Mỹ và các dự án nội thành Hà Nội.

Câu 4: Vì sao đầu còn lại của sợi cáp lại để dạng cắt hở (Open wire)?

Thiết kế đầu cắt hở giúp kỹ thuật viên dễ dàng luồn sợi cáp dài 3m qua các mắt xích kéo chật chội hoặc qua các lỗ khoét ốc siết cáp tủ điện mà không bị cấn đầu giắc to bản. Sau khi dây vào trong tủ, người thợ có thể linh hoạt bấm hạt mạng RJ45 hoặc đấu vào khối cầu đấu domino tùy theo layout tủ điện.

Câu 5: Vỏ nhựa Polyurethane (PUR) của sợi cáp này có chịu được dầu cắt gọt máy CNC không?

Hoàn toàn chịu được. Nhựa PUR cao cấp của Weidmüller có đặc tính kháng dầu khoáng, kháng dung dịch dầu tưới nguội pha nước (coolant) trong máy gia công cơ khí và chống mài mòn vượt trội so với vỏ nhựa PVC thông thường. Cáp không bị trương nở, mủn nhão hay giòn nứt sau nhiều năm tiếp xúc với dầu mỡ công nghiệp.

Câu 6: Cáp này chịu được bao nhiêu chu kỳ uốn gập trong xích dẫn cáp (Drag chain)?

Thuộc dòng cáp PROFINET Type C (IE-C5DD), sợi cáp được chế tạo từ các sợi đồng mềm mạ thiếc bện nhiều sợi nhỏ ($4 \times \text{AWG 22/7}$) kết hợp cấu trúc bện chữ thập Star-Quad. Khi được lắp đặt đúng bán kính uốn cong tiêu chuẩn ($R \ge 7.5 \times D$), cáp chịu được tới 3 triệu chu kỳ uốn gập liên tục trong xích kéo mà không bị đứt gãy lõi đồng ngầm.

Câu 7: Cáp này có dùng được cho mạng EtherCAT hoặc Ethernet/IP không?

Hoàn toàn dùng được. Mặc dù cáp được gắn nhãn màu xanh lá cây theo chuẩn PROFINET, nhưng về mặt truyền dẫn vật lý, nó đáp ứng chuẩn Cat.5 / Cat.5e với tốc độ truyền 100 Mbit/s và trở kháng $100\,\Omega$. Do đó, cáp tương thích hoàn hảo với tất cả các giao thức mạng Ethernet công nghiệp 4 chân sử dụng cổng M8 D-code như EtherCAT, Ethernet/IP, Modbus TCP và CC-Link IE Field Basic.

Câu 8: Đầu giắc M8 đực góc vuông có chịu được nước mưa và dầu mỡ ngoài máy không?

Đầu giắc M8 được ép đùn cao áp nguyên khối tại nhà máy Weidmüller ở Đức, đạt cấp bảo vệ kín nước ngâm sâu IP67. Vòng ren kim loại mạ niken và gioăng cao su bên trong ngăn chặn tuyệt đối nước mưa, dầu tưới nguội máy CNC và bụi mạt kim loại xâm nhập vào chân tiếp xúc điện.

8. Kết luận

Trong các cụm máy tự động hóa chính xác, việc tối ưu hóa từng milimet không gian lắp đặt là yếu tố quyết định sự gọn gàng và độ bền cơ học của toàn bộ cỗ máy. Cáp mạng công nghiệp Weidmüller IE-C5DD4UG0030DCAXXX-E (Mã 2706190030) với đầu giắc đực M8 bẻ góc vuông 90° siêu mỏng chuẩn IP67, đầu cắt hở dài 3.0 mét dễ luồn xích kéo, vỏ nhựa PUR kháng dầu chịu 3 triệu chu kỳ uốn và kết cấu chống nhiễu kép SF/UTP là giải pháp kỹ thuật tinh gọn, chuyên nghiệp và đáng tin cậy hàng đầu cho các nhà chế tạo máy và kỹ sư tự động hóa.

Quý khách hàng, nhà thầu tự động hóa, kỹ sư chế tạo máy và các xưởng cơ điện tại Hà Nội cũng như tỉnh Hưng Yên (Văn Giang, Phụng Công, Ecopark, Phố Nối, Thăng Long II) có thể liên hệ ngay với ThanhCongTech để nhận mẫu trải nghiệm thực tế, tư vấn kỹ thuật mạng công nghiệp chuyên sâu và nhận bảng báo giá dự án ưu đãi nhất.
