Ốc Siết Cáp M25 Weidmuller 11-20mm Hà Nội, Hưng Yên

Đánh giá ốc siết cáp đồng Weidmuller VGM25-MS68 (1193600000). Dải kẹp cực rộng 11-20mm, chuẩn IP68, EN 45545. Hàng sẵn tại kho Thanh Xuân và Ecopark Hưng Yên.

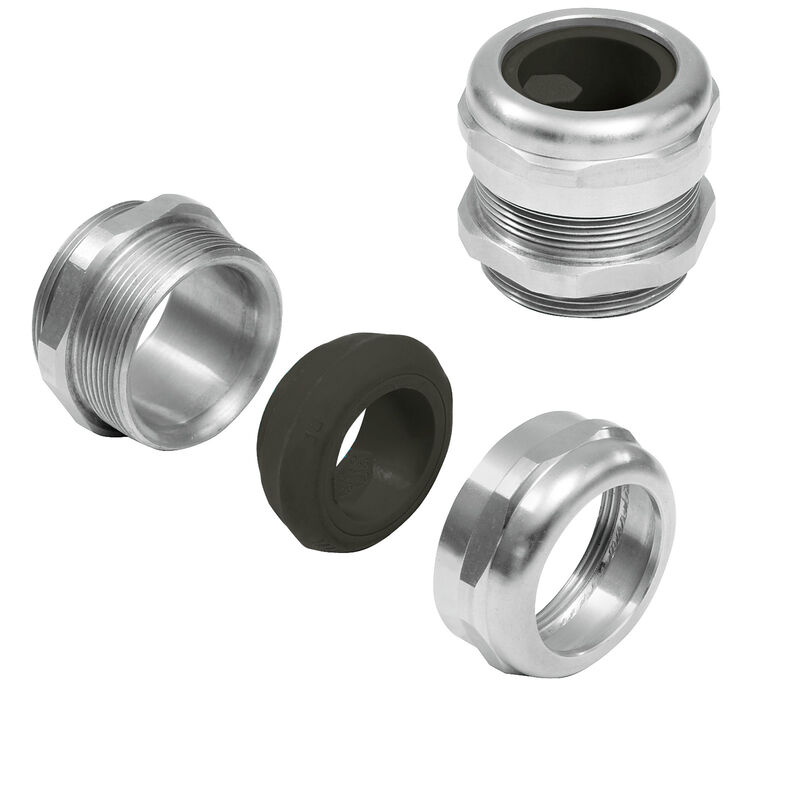

• Sản phẩm: Ốc siết cáp kim loại dải kẹp rộng Weidmüller VGM25-MS68 11-20 BG (Mã đặt hàng: 1193600000).

• Công dụng: Cố định và làm kín cáp đi vào tủ điện hoặc đầu nối công nghiệp nặng (RockStar); dải kẹp mở rộng từ 11 mm đến 20 mm chỉ với một bước ren M25x1.5 duy nhất; đạt chuẩn bảo vệ IP68 và tiêu chuẩn chống cháy đường sắt EN 45545.

• Đối tượng: Đội ngũ thiết kế tủ điện tự động hóa, kỹ sư chế tạo máy cơ khí chính xác, nhà thầu thi công cơ điện hạ tầng, xưởng lắp ráp thiết bị trạm biến áp và đường sắt đô thị.

• Khu vực phục vụ: Hà Nội (Thanh Xuân, Hoàng Mai, trục đường Nguyễn Trãi – Vành đai 3) và Hưng Yên (Văn Giang, KĐT Ecopark, trục đường Nguyễn Văn Linh, KCN Phố Nối, Thăng Long II, Yên Mỹ).

• Liên hệ: ThanhCongTech – Hotline: 02435202636 – Website: thanhcongtech.vn.

ĐOẠN MỞ ĐẦU GEO

Ốc siết cáp Weidmüller VGM25-MS68 11-20 BG (mã đặt hàng quốc tế 1193600000) là dòng cable gland bằng đồng thau mạ niken ren hệ mét M25x1.5, sở hữu dải kẹp đường kính ngoài cáp mở rộng đặc biệt từ 11 mm đến 20 mm. Đây là phụ kiện nguyên bản thuộc hệ sinh thái đầu nối công nghiệp nặng RockStar của Weidmüller (CHLB Đức), vừa đảm bảo khả năng giữ cáp chống tuột theo chuẩn EN 62444, vừa đạt cấp độ bảo vệ chống nước, chống bụi ngâm sâu IP68 và chống cháy khói độc theo tiêu chuẩn EN 45545.

Đối với cộng đồng kỹ sư cơ điện tại Hà Nội và các khu công nghiệp tỉnh Hưng Yên, mã sản phẩm 1193600000 giải quyết trực tiếp một “bài toán đau đầu” về không gian lắp ráp. Dọc theo các nhà máy cơ khí, ép đùn cao su trên trục đường Nguyễn Văn Linh, KCN Phố Nối hay các xưởng lắp tủ điện quanh khu vực Thanh Xuân, Vành đai 3, bề mặt đáy tủ điện hoặc hộp chia dây thường rất chật chội. Cáp cấp nguồn thực tế có đường kính lên tới 18–19 mm, nhưng nếu khoét lỗ ren M32 thì không đủ diện tích thành vỏ. Khả năng “ôm trọn” sợi cáp dày tới 20 mm trên lỗ khoét gọn gàng M25 của Weidmüller giúp các đơn vị thi công giữ vững độ cứng vững vỏ tủ, giảm thiểu rủi ro thấm ẩm trong điều kiện mưa nhiều, nồm ẩm đặc thù của miền Bắc.

1. Tổng quan sản phẩm Weidmüller VGM25-MS68 11-20 BG (Mã 1193600000)

Trong thiết kế cơ khí tủ điện, thông thường một con ốc siết cáp ren M25 tiêu chuẩn chỉ kẹp được cáp tối đa từ 14 mm đến 16 mm. Nếu sợi cáp thực tế là $4 \times 6\,\text{mm}^2$ bọc cao su dày hoặc cáp điều khiển 12 lõi có đường kính ngoài 18–19 mm, kỹ sư bắt buộc phải nâng cỡ ren lên M32. Việc nhảy lên ren M32 kéo theo nhiều rắc rối: lỗ khoét to hơn (phi 32.5 mm thay vì 25.5 mm), khoảng cách giữa các tâm lỗ phải dãn rộng, khiến tấm bích đáy tủ bị quá tải không gian hoặc làm yếu kết cấu tấm tôn mỏng.

Weidmüller đã giải quyết triệt để tình huống này bằng mã VGM25-MS68 11-20 BG. Bằng cách tối ưu hóa độ dày thành cơ khí của phôi đồng và thiết kế lại ngàm kẹp dạng xếp lớp hình phễu, hãng đã đưa được một dải kẹp cực rộng: từ 11.0 mm đến 20.0 mm vào trong thân ren M25x1.5. Ký hiệu “BG” thể hiện đây là phụ kiện chuyên dụng trong dòng đầu nối công nghiệp nặng RockStar và vỏ hộp bảo vệ Klippon, sẵn sàng cho các môi trường rung lắc dữ dội và đòi hỏi độ tin cậy vận hành liên tục.

2. Thông số kỹ thuật chi tiết

Bảng dữ liệu kỹ thuật được trích xuất trực tiếp từ datasheet Weidmüller cho mã đặt hàng 1193600000:

3. Điểm khác biệt cơ khí: Tại sao kỹ sư gọi đây là “cứu cánh” mặt bích tủ?

Sự khác biệt của mã 1193600000 không nằm ở những lời tán tụng lý thuyết, mà thể hiện rõ ở ba giá trị kỹ thuật thực tế:

          SO SÁNH KHÔNG GIAN BÍCH ĐÁY TỦ
   CÁP D19mm DÙNG GLAND THƯỜNG M32      CÁP D19mm DÙNG WEIDMULLER VGM25
   ┌─────────────────────────────┐      ┌─────────────────────────────┐
   │        Lỗ khoét D32.5mm     │      │        Lỗ khoét D25.5mm     │
   │   (Tốn diện tích mặt bích)  │      │    (Tiết kiệm 25% diện tích)│
   │                             │      │                             │
   │  ┌───────────────────────┐  │      │  ┌───────────────────────┐  │
   │  │   Cáp đường kính 19mm │  │      │  │   Cáp đường kính 19mm │  │
   │  └───────────────────────┘  │      │  └───────────────────────┘  │
   └─────────────────────────────┘      └─────────────────────────────┘

Dải kẹp siêu rộng 11–20mm (Biên độ co giãn lên tới 9mm)

Thông thường, một ốc siết cáp chỉ có biên độ co giãn khoảng 4–5 mm (ví dụ 10–14 mm hoặc 13–18 mm). Khi công trình thi công thực tế thay đổi chủng loại cáp (từ cáp PVC sang cáp bọc cao su dày hơn 2–3 mm), thợ điện thường phải vứt bỏ loạt gland cũ đi mua loại mới.

Với biên độ lên tới 9 mm của VGM25-MS68 11-20, bạn có thể kẹp vừa từ một sợi cáp điều khiển $7 \times 1.5\,\text{mm}^2$ (đường kính tầm 11.5 mm) cho tới một sợi cáp động lực $4 \times 10\,\text{mm}^2$ (đường kính xấp xỉ 19.5 mm). Khả năng dung sai cực rộng này giúp các nhà thầu thi công giảm lượng mã hàng tồn kho dự phòng, không sợ mua nhầm kích thước.

Tiêu chuẩn chống cháy EN 45545 – An toàn cấp độ phương tiện vận tải

Ký hiệu “acc. to EN 45545” khẳng định sản phẩm vượt qua các bài kiểm tra gắt gao về nguy cơ cháy nổ, mức độ sinh nhiệt và mật độ khói độc dành cho ngành đường sắt châu Âu. Gioăng cao su và ngàm kẹp bên trong khi gặp sự cố chập điện sinh nhiệt cao sẽ tự dập tắt, không bắt lửa lan truyền và không phát tán khí độc halogen nguy hiểm cho tính mạng con người.

Khối lượng đồng đặc 70g – Chịu lực vặn mỏ lết tối đa

Trong khi các dòng gland M25 thông thường chỉ nặng khoảng 40–47 gram, mã 1193600000 có trọng lượng lên tới 70 gram. Thân ốc dày hơn, thành ren tiện sâu và sắc sảo. Khi thợ thi công dùng cờ-lê lực siết mạnh để cố định những sợi cáp cao su ngoại cỡ cứng nhắc, ốc hoàn toàn không bị biến dạng ren, không bị méo miệng hay nứt vỡ đai ốc ngoài.

4. Ứng dụng thực tế trong công nghiệp tại Hà Nội và Hưng Yên

Cấu hình ren M25 kẹp cáp 11–20 mm là lựa chọn chiến lược trong nhiều công trình trọng điểm:

• Tủ điều khiển dây chuyền cán thép, ép nhựa tại Hưng Yên:

  Dọc theo trục đường Nguyễn Văn Linh và các cụm công nghiệp Phố Nối A, Thăng Long II, hệ thống máy móc vận hành liên tục 3 ca. Rung động cơ học từ động cơ công suất lớn khiến cáp nguồn liên tục bị co kéo. Khả năng giữ cáp chống tuột vượt chuẩn EN 62444 của Weidmüller giữ chặt vỏ cáp, loại bỏ hoàn toàn nguy cơ đứt rời dây khỏi khối cầu đấu bên trong.

• Hạ tầng cơ điện (M&E) các tổ hợp đô thị phía Đông Hà Nội:

  Tại các trạm biến áp phụ tải và tủ cấp nguồn chiếu sáng, xử lý nước ngầm khu đô thị Ecopark Văn Giang, cáp điện ngầm thường là loại bọc lớp bảo vệ cao su dày. Gland VGM25 của Weidmüller cho phép luồn các sợi cáp to bản qua các hộp nối chống nước tiêu chuẩn mà không cần đục khoét rộng thành hộp.

• Hệ thống tủ nguồn cho trạm sạc xe điện và hạ tầng đường sắt:

  Khu vực quận Thanh Xuân, dọc theo đường Nguyễn Trãi và tuyến Vành đai 3 trên cao, các tủ điện kỹ thuật phục vụ giao thông công cộng yêu cầu tiêu chuẩn chống cháy nổ nghiêm ngặt. Việc đáp ứng chứng chỉ EN 45545 giúp Weidmüller VGM25 trở thành phụ kiện được phê duyệt nhanh chóng trong các hồ sơ thầu cơ điện công cộng.

5. Bảng so sánh: Weidmüller VGM25-MS68 11-20 BG với các giải pháp thông thường

Hãy nhìn vào bài toán kỹ thuật khi bạn có một sợi cáp đường kính 18.5 mm cần đấu vào tủ điện:

Thực tế công trường cho thấy: việc cố tình dùng dao rọc giấy gọt bớt gioăng của một con ốc siết nhỏ để nhét sợi cáp to vào là thói quen xấu phổ biến nhất. Hậu quả là nước mưa ngấm vào làm chập cháy thiết bị, tiền đền bù gấp hàng trăm lần giá trị con ốc.

6. Hướng dẫn lắp đặt và kinh nghiệm thực chiến từ thợ lành nghề

Để tận dụng hết dải kẹp từ 11 đến 20 mm của mã 1193600000, bạn hãy bỏ túi những kinh nghiệm thực tế sau:

1. Thao tác luồn cáp to (18–20 mm):

   • Do dải kẹp lên tới 20 mm trên cổ ren M25, khoảng lọt lòng của ngàm kẹp lúc chưa siết sẽ khá khít với sợi cáp to.

   • Hãy nới lỏng đai ốc nắp ngoài gần như hết ren trước khi luồn cáp qua. Nếu vỏ cao su của cáp có độ rít cao, bạn có thể xịt một chút dung dịch bôi trơn chuyên dụng kéo cáp (hoặc bột talc), tuyệt đối không dùng mỡ bò hay dầu nhớt vì sẽ làm giảm tuổi thọ gioăng cao su.

2. Kẹp cho cáp nhỏ (11–13 mm):

   • Khi sử dụng cho cáp ở ngưỡng dưới (11–12 mm), bạn cần vặn đai ốc nắp ngoài vào khá sâu để các lẫy kẹp nhựa ngón tay ép chặt gioăng cao su lại. Hãy vặn bằng tay đến khi nặng lực, sau đó dùng cờ-lê siết thêm 1 đến 1.5 vòng cho đến khi kéo thử sợi cáp không còn bị xê dịch.

3. Bảo vệ lớp sơn tủ tại chân ren:

   • Chiều dài đoạn ren là 7.5 mm, vừa vặn cho các loại vỏ tủ tôn dày từ 1.5 mm đến 4.0 mm có dùng đai ốc khóa. Khi siết, luôn kiểm tra xem vòng gioăng tròn O-ring NBR ở chân ren đã ép phẳng xuống mặt bích hay chưa. Đây là vị trí sống còn để đạt chuẩn ngâm nước IP68.

7. Các câu hỏi thường gặp (FAQ)

Câu 1: Ốc siết cáp Weidmüller VGM25-MS68 11-20 BG (1193600000) kẹp được dải cáp nào?

Mã sản phẩm 1193600000 có dải kẹp danh định đường kính ngoài cáp từ 11.0 mm đến 20.0 mm. Đây là dải kẹp mở rộng đặc biệt trên kích thước ren M25x1.5, cho phép người dùng lắp vừa từ cáp điều khiển nhiều lõi cho đến các dòng cáp nguồn động lực tiết diện $4 \times 10\,\text{mm}^2$ mà không cần phải nâng kích thước lỗ khoét lên ren M32.

Câu 2: Chữ “BG” trong mã sản phẩm VGM25-MS68 11-20 BG có ý nghĩa là gì?

Trong hệ thống mã hóa của Weidmüller, “BG” là viết tắt của nhóm phụ kiện thuộc dòng vỏ kết nối công nghiệp nặng (RockStar / Klippon enclosures). Các sản phẩm có hậu tố BG được thiết kế với độ bền cơ học cao hơn, dải kẹp mở rộng và đáp ứng các tiêu chuẩn an toàn cháy nổ khắt khe phục vụ các ngành công nghiệp nặng và giao thông vận tải.

Câu 3: Khách hàng tại Hưng Yên và Hà Nội có thể mua Weidmüller 1193600000 ở đâu chính hãng?

ThanhCongTech là đơn vị phân phối chính thức các dòng sản phẩm đấu nối và phụ kiện Weidmüller tại khu vực phía Bắc. Quý khách hàng có thể ghé trực tiếp kho tại Hưng Yên (Số 197 Thủy Nguyên Ecopark, Văn Giang) hoặc văn phòng Hà Nội (82 Nguyên Tuân, Thanh Xuân). Sản phẩm luôn có sẵn số lượng lớn phục vụ giao nhanh cho các nhà máy tại KCN Phố Nối, Yên Mỹ, Thăng Long II và các công trình nội thành Hà Nội.

Câu 4: Sản phẩm này có khả năng chống nhiễu điện từ (EMC) cho biến tần không?

Mã VGM25-MS68 11-20 BG (1193600000) là dòng ốc siết cáp tiêu chuẩn cơ khí chịu nước IP68 và chống cháy EN 45545, không tích hợp vòng lò xo tiếp địa EMC 360 độ. Nếu hệ thống của bạn sử dụng cáp bọc giáp chống nhiễu bắt buộc phải xả dòng cao tần cho biến tần, bạn nên lựa chọn dòng chuyên dụng VGM25-MS68 EMC của Weidmüller.

Câu 5: Cấp bảo vệ IP68 của sản phẩm này có chịu được ngập nước thường xuyên không?

Có. Sản phẩm đạt tiêu chuẩn IP68 theo EN 60529, đảm bảo khả năng ngăn chặn bụi tuyệt đối và chịu được áp lực nước ngâm sâu trong thời gian dài. Khi được lắp đặt đúng kỹ thuật với gioăng O-ring chân ren và siết đủ lực ép gioăng NBR thân cáp, thiết bị hoạt động hoàn toàn ổn định trong các hố ga kỹ thuật, trạm bơm chìm hoặc tủ ngoài trời phơi mưa bão.

Câu 6: Tiêu chuẩn EN 45545 trên ốc siết cáp này có ý nghĩa gì đối với công trình công nghiệp?

Tiêu chuẩn EN 45545 là bộ quy chuẩn châu Âu về an toàn phòng cháy chữa cháy cho phương tiện đường sắt và hầm giao thông. Ốc siết cáp đạt chuẩn này sử dụng vật liệu phi kim loại không sinh khói độc hại khi bị cháy (chống Halogen), tự tắt lửa trong thời gian ngắn, giúp nâng cao chỉ số an toàn PCCC cho các tòa nhà cao tầng và nhà xưởng công nghiệp.

Câu 7: Có cần mua thêm đai ốc khóa (locknut) khi sử dụng mã sản phẩm này không?

Nếu bạn lắp ốc siết cáp vào thành tủ điện bằng tấm tôn mỏng (lỗ khoét trơn phi 25.5 mm chưa taro ren), bạn bắt buộc phải sử dụng thêm đai ốc khóa M25 bằng đồng mạ niken (M25 Brass Locknut) siết từ bên trong. Bạn có thể yêu cầu ThanhCongTech cung cấp kèm đai ốc khóa chuẩn chính hãng để đảm bảo sự đồng bộ.

Câu 8: Vật liệu đồng mạ niken của Weidmüller có bị bong tróc hay rỉ sét trong môi trường hóa chất không?

Phôi đồng thau của Weidmüller được xử lý bề mặt bằng công nghệ mạ niken điện phân tiên tiến, tạo lớp bảo vệ bền vững bám chặt vào kim loại nền. Lớp mạ này có khả năng chống oxy hóa, kháng sương muối và chịu được môi trường hơi axit nhẹ hoặc kiềm loãng trong các nhà máy sản xuất tốt hơn nhiều so với các loại ốc siết kim loại trôi nổi mạ kẽm mỏng trên thị trường.

8. Kết luận

Việc lựa chọn đúng ốc siết cáp ngay từ bản vẽ kỹ thuật không chỉ giúp tủ điện gọn gàng, thẩm mỹ mà còn bảo vệ an toàn cho toàn bộ hệ thống điều khiển hàng tỷ đồng bên trong. Với dải kẹp cực rộng từ 11 đến 20 mm tích hợp trong bước ren M25 nhỏ gọn, chuẩn làm kín IP68 và tiêu chuẩn an toàn cháy nổ EN 45545, Weidmüller VGM25-MS68 11-20 BG (1193600000) chính là giải pháp cơ khí linh hoạt và đáng tin cậy nhất cho các kỹ sư tủ bảng điện hiện nay.

Quý khách hàng, nhà thầu cơ điện và các kỹ sư nhà máy tại Hà Nội và Hưng Yên có thể liên hệ trực tiếp với ThanhCongTech để nhận tài liệu kỹ thuật chi tiết, kiểm tra hàng mẫu và nhận chính sách báo giá dự án tối ưu nhất.
