Nút Bịt Phòng Nổ Nhựa M16 Weidmuller Hà Nội, Hưng Yên

Đánh giá nút bịt nhựa chống nổ Weidmuller VP M16 EX SI 7J (2066720000). Chuẩn ATEX Ex e/tb 7J, IP68, ren dài 12mm. Sẵn hàng Thanh Xuân và Ecopark Hưng Yên.

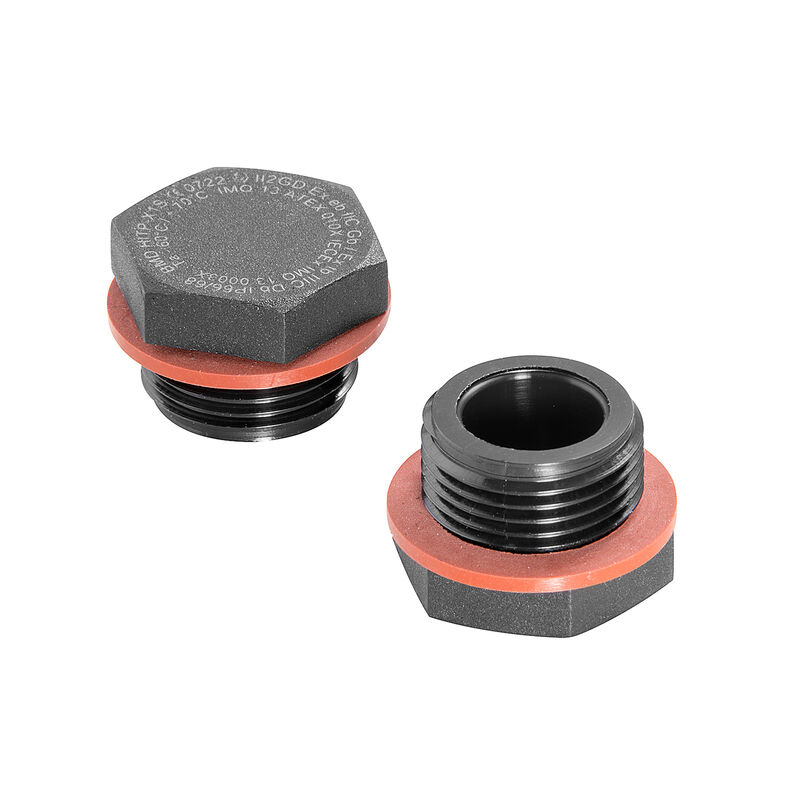

• Sản phẩm: Nút bịt nhựa Polyamide chống cháy nổ tăng cường an toàn Weidmüller VP M16 EX SI 7J (Mã đặt hàng: 2066720000).

• Công dụng: Bịt kín các lỗ ren M16x1.5 dư thừa hoặc cổng chờ cảm biến, nút ấn trên vỏ tủ điều khiển composite (Ex e), hộp chia dây chống nổ và thân thiết bị trong vùng nguy hiểm; đạt độ bền va đập cơ học nặng 7 Joule (7J), gioăng Silicone chịu nhiệt âm sâu -60°C đến +70°C; đạt chứng chỉ quốc tế ATEX, IECEx cho vùng khí nổ (Zone 1, 2) và bụi nổ (Zone 21, 22), chuẩn kín nước ngâm sâu IP68 (5 bar).

• Đối tượng: Kỹ sư an toàn PCCC, thợ lắp ráp hộp nút ấn chống nổ, kỹ thuật viên đo lường cảm biến nhà máy hóa chất, xưởng sơn, trạm nạp khí hóa lỏng LPG.

• Khu vực phục vụ: Hà Nội (Thanh Xuân, Hoàng Mai, Cầu Giấy, trục đường Nguyễn Trãi – Vành đai 3) và Hưng Yên (Văn Giang, Phụng Công, KĐT Ecopark, KCN Phố Nối A/B, Thăng Long II, Yên Mỹ).

• Liên hệ: ThanhCongTech – Hotline: 02435202636 – Website: thanhcongtech.vn.

Nút bịt ren Weidmüller VP M16 EX SI 7J (mã quốc tế 2066720000) là phụ kiện bịt kín bằng vật liệu nhựa kỹ thuật Polyamide 6 (PA 6) màu đen chống cháy nổ, sử dụng bước ren hệ mét M16x1.5 với chiều dài đoạn ren mở rộng lên tới 12.0 mm (cho phép lắp đặt trên các thành tủ có độ dày từ 0.5 mm đến 11 mm). Thiết bị thuộc phân khúc an toàn Klippon Protect của Weidmüller (CHLB Đức), được trang bị sẵn gioăng tròn Silicone chịu nhiệt âm sâu, đạt cấp độ bảo vệ chống nước ngâm sâu IP68 (áp lực 5 bar trong 30 phút) và đáp ứng đầy đủ các chứng chỉ kiểm định an toàn phòng nổ toàn cầu như ATEX, IECEx, INMETRO cho môi trường khí gas (Ex eb IIC Gb) và môi trường bụi nổ dẫn điện (Ex tb IIIC Db).

Tại các cụm nhà máy công nghiệp hóa chất, sản xuất linh kiện ở Hưng Yên (như KCN Phố Nối A, Phố Nối B, Thăng Long II, Yên Mỹ) và các cơ sở công nghệ cao quanh khu vực Văn Giang (gần Ecopark, Phụng Công), Thanh Xuân, Vành đai 3 Hà Nội, kích thước ren M16 xuất hiện dày đặc trên các hộp nút ấn điều khiển cục bộ (Control Station), hộp chia dây tín hiệu cảm biến Ex e. Trong quá trình thi công hoặc bảo dưỡng, các lỗ ren M16 chưa sử dụng thường bị xem nhẹ, dẫn đến việc dùng các loại nút bịt nhựa dân dụng mỏng manh gắn vào. Dưới thời tiết nồm ẩm và hơi hóa chất ăn mòn, nút nhựa dân dụng nhanh chóng bị giòn nứt, tạo thành khe hở khiến khí gas dễ cháy lọt vào hộp tiếp điểm gây chập nổ. Nút bịt nhựa phòng nổ của Weidmüller với khả năng chịu va đập 7 Joule và kháng hóa chất tuyệt đối là giải pháp hoàn hảo để chuẩn hóa an toàn cho các thiết bị đo lường nhỏ gọn.

1. Tổng quan sản phẩm Weidmüller VP M16 EX SI 7J (Mã 2066720000)

Nhiều người thường chỉ chú ý đến các ốc siết cáp động lực cỡ lớn (M32, M40) mà bỏ quên các lỗ khoét nhỏ cỡ M16 trên các hộp nút ấn dừng khẩn cấp hay hộp đấu dây cảm biến. Thực tế kiểm định an toàn PCCC cho thấy: một lỗ hở phi 16 mm cũng đủ để kích nổ cả một phân xưởng.

Khi lắp đặt hộp nút ấn Ex e bằng nhựa composite chống nổ ngoài hiện trường, các hộp này thường được đúc sẵn từ 2 đến 4 cổng ren M16. Nếu bạn chỉ dùng 1 cổng cho cáp tín hiệu, các cổng còn lại bắt buộc phải được đóng kín bằng một nút bịt có cùng chứng chỉ phòng nổ Ex e:

• Dùng nút bịt kim loại vào vỏ hộp nhựa composite vừa nặng, vừa có nguy cơ làm toét ren nhựa và dễ bị gỉ sét trong môi trường axit.

• Dùng nút bịt nhựa dân dụng giá rẻ thì không đạt tiêu chuẩn chống cháy và sẽ vỡ vụn ngay khi bị va quẹt dụng cụ.

Mã sản phẩm Weidmüller 2066720000 sinh ra để giải quyết chính xác vị trí này:

• Ký hiệu VPK EX 7J thể hiện dòng nút bịt nhựa chuyên dụng cho vùng nguy hiểm cháy nổ, đạt cấp thử nghiệm va đập nặng 7 Joule theo EN 60079-0.

• Chiều dài đoạn ren được kéo dài lên tới 12.0 mm (vượt trội so với các loại nút bịt thường chỉ dài 5–6 mm), giúp nó dễ dàng xuyên qua các thành hộp composite đúc dày từ 5 mm đến 8 mm của các hãng tủ hàng đầu như Klippon POK hay Hensel.

• Gioăng đệm tròn Silicone (SI) chịu dải nhiệt độ cực hạn từ -60°C đến +70°C, giữ vững chuẩn kín nước ngâm sâu IP68 (5 bar) trong suốt vòng đời sử dụng.

2. Thông số kỹ thuật chi tiết

Bảng dữ liệu kỹ thuật được trích xuất từ hồ sơ kiểm định ATEX/IECEx chính hãng Weidmüller cho mã hàng 2066720000:

3. Đặc điểm kỹ thuật nổi bật: Bóc tách chất lượng của nút bịt nhựa phòng nổ M16

Tuy có kích thước nhỏ và trọng lượng chỉ hơn 2 gram, nhưng VP M16 EX SI 7J sở hữu những công nghệ chế tạo tinh vi:

               CẤU TẠO LÀM KÍN CỦA NÚT BỊT VP M16 EX 7J
    [Đầu vặn phẳng có gờ khía] ──> Chịu va đập cơ học 7 Joule theo EN 60079-0
                 │
                 ▼
    [Vòng gioăng Silicone]     ──> Bịt kín ngâm nước IP68, chịu lạnh âm sâu -60°C
                 │
                 ▼
    [Đoạn ren dài 12.0 mm]     ──> Xuyên qua thành hộp composite dày tới 11mm
                 │
                 ▼
    [Nhựa Polyamide 6 tự tắt]  ──> Kháng hóa chất, không phát sinh tia lửa tĩnh điện

Độ bền va đập 7 Joule – An toàn cơ học cấp độ cao nhất

Trong các nhà xưởng, hộp nút ấn thường được gắn ngang tầm tay hoặc cạnh các máy móc chuyển động, rất dễ bị cờ-lê hay phôi cơ khí va quẹt vào.

• Tiêu chuẩn EN 60079-0 quy định thiết bị phi kim loại lắp đặt ở khu vực có rủi ro cơ học cao phải vượt qua bài kiểm tra va đập năng lượng 7 Joule.

• Hạt nhựa Polyamide 6 biến tính của Weidmüller có độ dẻo dai phi thường. Khi bị ngoại lực tác động mạnh, thân nút bịt đàn hồi hấp thụ xung lực mà không bị rạn nứt hay vỡ vụn, giữ nguyên vẹn độ kín khít bảo vệ tủ điện.

Đoạn ren 12 mm – Giải quyết triệt để vách hộp composite dày

Đa số các nút bịt nhựa M16 thông thường trên thị trường chỉ có chiều dài ren từ 5 mm đến 6 mm (chỉ vừa vặn cho tấm tôn mỏng 1.5 mm). Trong khi đó, các hộp đấu nối chống nổ Ex e bằng nhựa polyester gia cường sợi thủy tinh (GRP/Composite) có độ dày thành bích từ 4 mm đến 8 mm. Khi cắm nút bịt ren ngắn vào, ren bên trong không thò ra được để vặn đai ốc khóa. Chiều dài ren 12.0 mm của Weidmüller cho phép nó xuyên qua vách hộp dày thoải mái và ăn khớp sâu vào đai ốc khóa bên trong.

Kháng hóa chất ăn mòn và cách điện an toàn 100%

Thân nhựa Polyamide 6 trơ hoàn toàn trước dung dịch kiềm, axit loãng, hơi dầu bôi trơn và phân bón hóa học. Lắp đặt nút bịt nhựa trên vỏ hộp composite giúp loại bỏ hoàn toàn nguy cơ ăn mòn điện hóa, không bao giờ bị kẹt ren hay han rỉ chân ren sau nhiều năm phơi nắng mưa.

4. Ứng dụng thực tế tại Hà Nội và khu vực Hưng Yên

Nút bịt nhựa phòng nổ M16 Weidmüller là phụ kiện chuyên dụng cho các ứng dụng đo lường và điều khiển:

• Hộp nút ấn điều khiển (Control Station) tại nhà máy hóa chất, sơn ở Hưng Yên:

  Tại KCN Phố Nối A, Phố Nối B, KCN Thăng Long II và Yên Mỹ, các hộp nút ấn dừng khẩn cấp, nút khởi động máy bơm dung môi thường có sẵn các lỗ chờ M16. Nút bịt VP M16 EX SI 7J đóng kín các lỗ chưa gắn đèn báo, đảm bảo an toàn tuyệt đối chống nổ khí gas Zone 1/2 và ngăn bụi sơn bám dính.

• Hộp chia dây cảm biến đo nồng độ khí gas quanh Vành đai 3, Thanh Xuân:

  Các trạm phân phối gas, trạm chiết nạp nhiên liệu quanh trục đường Nguyễn Trãi, Thanh Xuân sử dụng các hộp nhôm hoặc composite chia dây cảm biến khí mê-tan ($CH_4$). Việc bịt kín các lỗ ren M16 dư thừa bằng nút bịt Weidmüller giúp hệ thống cảm biến đo lường hoạt động ổn định, không bị hơi ẩm ngưng tụ gây báo động giả.

• Trạm quan trắc môi trường và xử lý nước thải tại Văn Giang (Phụng Công, Ecopark):

  Các hộp nối dây tín hiệu đo nồng độ pH, đo bùn vi sinh đặt chìm gần mặt nước thải phát sinh nhiều khí $H_2S$ có tính ăn mòn kim loại cực mạnh. Nút bịt nhựa Polyamide 6 đen kết hợp gioăng Silicone chịu được ngâm nước sâu IP68 (5 bar), không bị mục nát hay biến chất trong môi trường nước thải đậm đặc.

5. Bảng so sánh: Weidmüller VP M16 EX SI 7J với các giải pháp khác

Nhiều thợ cơ điện thường xem nhẹ lỗ khoét nhỏ M16 và dùng các giải pháp tạm bợ. Hãy cùng đối chiếu thực tế kỹ thuật:

6. Hướng dẫn lắp đặt nút bịt nhựa phòng nổ M16 đúng kỹ thuật

Dù là chi tiết nhỏ gọn, việc lắp đặt vào thiết bị phòng nổ Ex e vẫn cần thực hiện đúng quy trình:

1. Chuẩn bị lỗ ren M16:

   • Lỗ ren trên vỏ hộp composite phải là ren M16x1.5 sạch sẽ, không có phoi nhựa thừa.

   • Nếu bắt vào vỏ tủ lỗ khoét trơn phi 16.5 mm chưa taro ren, bạn cần sử dụng thêm một chiếc đai ốc khóa ren M16 bằng nhựa Polyamide chuẩn Ex (M16 Ex Locknut) để siết hãm bên trong.

2. Kiểm tra vòng đệm Silicone:

   • Đảm bảo gioăng tròn Silicone nằm phẳng phiu trên gờ nắp trước khi vặn vào để đạt độ kín ngâm nước IP68.

3. Thao tác vặn siết:

   • Dùng tuốc-nơ-vít dẹt hoặc cờ-lê tròng phù hợp vặn nhẹ nhàng theo chiều kim đồng hồ.

   • Do làm từ nhựa Polyamide, lực siết chỉ cần vừa phải (khoảng 3.0 – 4.0 Nm) cho đến khi gioăng Silicone ép sát phẳng vào bề mặt thành hộp. Không dùng lực quá mạnh làm toét rãnh ren nhựa.

7. Các câu hỏi thường gặp (FAQ)

Câu 1: Nút bịt Weidmüller VP M16 EX SI 7J (2066720000) dùng cho lỗ khoét kích thước bao nhiêu?

Mã sản phẩm 2066720000 sử dụng bước ren hệ mét M16x1.5 (đường kính ngoài 16.0 mm) với chiều dài ren 12.0 mm. Thiết bị chuyên dùng để bịt kín các lỗ ren M16 đã taro sẵn trên vỏ hộp nút ấn chống nổ Ex e, hộp chia dây cảm biến hoặc bắt xuyên qua thành hộp composite có độ dày từ 0.5 mm đến 11 mm.

Câu 2: Tiêu chuẩn va đập “7 Joule” (7J) trên nút bịt nhựa nhỏ M16 có ý nghĩa gì?

7 Joule là mức năng lượng thử nghiệm va đập cơ học nặng theo tiêu chuẩn an toàn phòng nổ quốc tế EN/IEC 60079-0. Chứng nhận này khẳng định nút bịt nhựa nhỏ bé của Weidmüller có kết cấu phân tử cực kỳ dẻo dai, chịu được va chạm rơi đập từ dụng cụ cơ khí mà không hề bị nứt vỡ hay suy giảm cấp bảo vệ phòng nổ.

Câu 3: Mua nút bịt phòng nổ nhựa Weidmüller 2066720000 chính hãng tại Hưng Yên và Hà Nội ở đâu?

ThanhCongTech là đại lý phân phối chính thức các dòng sản phẩm đấu nối và phụ kiện phòng nổ Weidmüller tại miền Bắc. Quý khách hàng có thể ghé văn phòng Hà Nội tại số 82 Nguyên Tuân (Thanh Xuân) hoặc kho Hưng Yên tại số 197 Thủy Nguyên Ecopark (Văn Giang, sát cạnh xã Phụng Công). Hàng luôn có sẵn số lượng lớn đóng hộp 100 chiếc đầy đủ chứng chỉ kiểm định ATEX/IECEx để phục vụ giao nhanh cho các KCN Phố Nối, Thăng Long II, Yên Mỹ và các dự án nội thành Hà Nội.

Câu 4: Chiều dài ren 12.0 mm của sản phẩm này mang lại lợi ích gì đặc biệt?

Phần lớn nút bịt nhựa M16 thông thường chỉ có chiều dài ren 5–6 mm, rất khó bắt lọt đai ốc khóa khi lắp vào hộp composite đúc dày từ 5 mm đến 8 mm. Đoạn ren dài 12.0 mm của VP M16 EX SI 7J giúp nó dễ dàng xuyên qua các thành hộp dày nhất mà vẫn còn đủ ren để vặn chắc chắn đai ốc khóa từ phía bên trong.

Câu 5: Gioăng làm kín bằng Silicone trên mã này có ưu điểm gì trong môi trường công nghiệp?

Vật liệu Silicone cao cấp giúp dải nhiệt độ làm việc của sản phẩm mở rộng xuống mức cực hạn từ -60°C đến +70°C. Gioăng Silicone không bị đông cứng hay giòn gãy trong môi trường kho lạnh âm sâu, đồng thời chống chịu tuyệt vời trước tia cực tím ngoài trời, giữ vững cấp bảo vệ chống ngấm nước sâu IP68 (5 bar) liên tục nhiều năm.

Câu 6: Mã sản phẩm 2066720000 có đầy đủ chứng chỉ kiểm định để nghiệm thu PCCC không?

Có. Khi mua hàng chính hãng mã 2066720000 từ ThanhCongTech, khách hàng sẽ nhận được đầy đủ chứng chỉ xuất xứ (CO), chứng chỉ chất lượng (CQ) của Weidmüller và bản sao các chứng chỉ phòng nổ quốc tế: ATEX (IMQ 13 ATEX 010 X), IECEx (IECEx IMQ 13.0003X), đáp ứng 100% yêu cầu nghiệm thu PCCC và kiểm định an toàn công nghiệp của cơ quan chức năng.

Câu 7: Vì sao nên dùng nút bịt nhựa Ex e thay vì nút bịt kim loại cho vỏ hộp composite?

Nút bịt nhựa Polyamide có độ co giãn nhiệt đồng điệu với vỏ hộp composite (không làm nứt miệng ren hộp), kháng hóa chất và axit tuyệt đối, cách điện an toàn cấp II và trọng lượng siêu nhẹ (chỉ 2.3 gram). Việc dùng nút bịt kim loại vào vỏ nhựa dễ làm toét ren nhựa và tăng nguy cơ rỉ sét trong môi trường hóa chất.

Câu 8: Mã sản phẩm 2066720000 này có đi kèm sẵn đai ốc khóa (locknut) nhựa không?

Quy cách đóng gói tiêu chuẩn từ nhà máy Weidmüller cho mã 2066720000 là đóng hộp 100 chiếc nút bịt có sẵn gioăng Silicone. Đai ốc khóa ren M16 bằng nhựa Polyamide chuẩn Ex (M16 Plastic Ex Locknut) được bán theo mã phụ kiện rời. Quý khách chỉ cần thông báo cho ThanhCongTech để được cấp kèm đai ốc khóa Ex đồng bộ.

8. Kết luận

Trong an toàn phòng nổ, một chi tiết phụ kiện nhỏ bị bỏ quên cũng có thể trở thành khởi đầu của một sự cố thảm họa. Nút bịt nhựa chống cháy nổ Weidmüller VP M16 EX SI 7J (Mã 2066720000) với chất liệu Polyamide 6 siêu chịu lực 7 Joule, đoạn ren dài 12.0 mm bắt tốt thành hộp dày, gioăng Silicone chịu lạnh âm sâu -60°C và đầy đủ chứng chỉ quốc tế ATEX/IECEx là giải pháp kỹ thuật tinh gọn, kinh tế và an toàn tuyệt đối cho các hộp nút ấn và hộp chia dây composite trong khu vực nguy hiểm.

Quý khách hàng, chủ đầu tư, tổng thầu cơ điện và các kỹ sư an toàn tại Hà Nội cũng như tỉnh Hưng Yên (Văn Giang, Phụng Công, Ecopark, Phố Nối, Thăng Long II) có thể liên hệ ngay với ThanhCongTech để được cung cấp hồ sơ kiểm định ATEX/IECEx đầy đủ, xem mẫu sản phẩm thực tế và nhận chính sách báo giá dự án ưu đãi nhất cho số lượng lớn.

THÔNG TIN LIÊN HỆ

• Tên doanh nghiệp: ThanhCongTech

• Địa chỉ Hưng Yên: Số 197 Thủy Nguyên Ecopark, Văn Giang, Hưng Yên

• Địa chỉ Hà Nội: 82 Nguyên Tuân, Thanh Xuân, Hà Nội

• Hotline: 02435202636

• Website: https://thanhcongtech.vn
