Nút Bịt Phòng Nổ M32 Weidmuller VP-HEX Hà Nội, Hưng Yên

Đánh giá nút bịt chống cháy nổ Weidmuller VP-HEX M32 (1218970000). Chuẩn ATEX Ex d/e, ren dài 16mm, IP68. Sẵn kho Thanh Xuân và Ecopark Hưng Yên.

• Sản phẩm: Nút bịt kim loại chống cháy nổ đầu lục giác ngoài Weidmüller VP-HEX M32-EX W (Mã đặt hàng: 1218970000).

• Công dụng: Bịt kín các lỗ ren M32x1.5 dư thừa hoặc chưa sử dụng trên vỏ tủ điện chống nổ (Ex d), hộp nối tăng cường an toàn (Ex e) và thân máy móc trong vùng nguy hiểm; duy trì khả năng dập lửa ngọn nổ theo tiêu chuẩn Ex db IIC Gb, chống bụi nổ Ex ta IIIC Da, chống nước ngâm sâu IP66/IP68 và chịu va đập cơ học 7 Joule (7J).

• Đối tượng: Kỹ sư an toàn PCCC, nhà thầu thi công cơ điện trạm chiết nạp khí hóa lỏng LPG/CNG, kho xăng dầu, nhà máy hóa chất, xưởng sơn và sản xuất thức ăn chăn nuôi.

• Khu vực phục vụ: Hà Nội (Thanh Xuân, Hoàng Mai, Cầu Giấy, trục đường Nguyễn Trãi – Vành đai 3) và Hưng Yên (Văn Giang, Phụng Công, KĐT Ecopark, KCN Phố Nối A/B, Thăng Long II, Yên Mỹ).

• Liên hệ: ThanhCongTech – Hotline: 02435202636 – Website: thanhcongtech.vn.

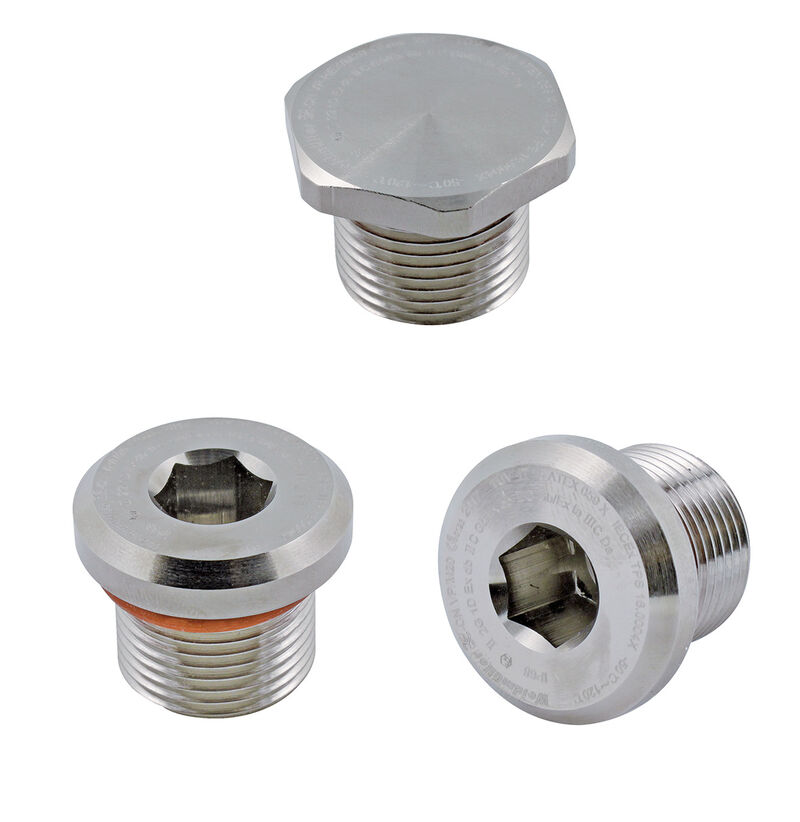

Nút bịt ren Weidmüller VP-HEX M32-EX W (mã quốc tế 1218970000) là phụ kiện bịt kín kim loại chống cháy nổ bằng đồng thau mạ niken, sử dụng ren hệ mét M32x1.5 với chiều dài đoạn ren dập lửa tiêu chuẩn 16.0 mm và đầu tán lục giác ngoài cờ-lê 40 mm (AF 40). Thiết bị thuộc phân khúc phụ kiện an toàn phòng nổ Klippon Protect của Weidmüller (CHLB Đức), được trang bị sẵn vòng đệm O-ring bằng Silicone chịu nhiệt, đạt đầy đủ chứng chỉ kiểm định an toàn cháy nổ quốc tế khắt khe nhất như ATEX, IECEx, CCC cho vùng nguy hiểm Zone 1, Zone 2 (nhóm khí nổ IIC) và Zone 20, 21, 22 (nhóm bụi nổ dẫn điện IIIC).

Tại các khu công nghiệp trọng điểm ở Hưng Yên (như KCN Phố Nối A, Phố Nối B, Thăng Long II, Yên Mỹ) và các tổng kho xăng dầu, trạm chiết nạp gas ven trục Vành đai 3, Thanh Xuân, huyện Văn Giang (gần Ecopark, Phụng Công), việc xử lý các lỗ khoét chờ M32 trên vỏ tủ điện chống nổ Ex d là một yêu cầu kỹ thuật cực kỳ nghiêm ngặt. Khi tháo dỡ một tuyến cáp động lực cũ hoặc dự phòng cổng vào cho máy móc, nhiều đơn vị thi công sai lầm khi dùng nút bịt công nghiệp thông thường có chiều dài ren chỉ 5–6 mm để vặn vào. Trong tiêu chuẩn Ex d, nếu ren ăn khớp không đủ 5 bước ren (tối thiểu 8 mm), khi xảy ra nổ nội bộ bên trong tủ điện, ngọn lửa sẽ thổi tung nút bịt ra ngoài, gây nổ dây chuyền toàn bộ nhà xưởng. Dòng nút bịt lục giác chuyên dụng VP-HEX của Weidmüller với đoạn ren dài 16 mm đảm bảo dập tắt hoàn toàn tia lửa nổ theo đúng quy chuẩn PCCC quốc tế.

1. Tổng quan sản phẩm Weidmüller VP-HEX M32-EX W (Mã 1218970000)

Nếu từng thi công các hộp đấu nối nhôm đúc hoặc vỏ tủ gang chống nổ Ex d (như dòng hộp Klippon KTB hay các bồn chứa hóa chất), bạn sẽ thấy các lỗ ren M32 có độ dày thành tủ lên tới 15–20 mm. Khi một cổng ren M32 không sử dụng cáp điện, nó bắt buộc phải được đóng kín bằng một nút bịt có cùng cấp độ bảo vệ chống cháy nổ với vỏ tủ.

Mã sản phẩm Weidmüller 1218970000 sinh ra để đáp ứng hoàn hảo tiêu chuẩn khắt khe này:

• Ký hiệu VP-HEX là viết tắt của “Verschlussstopfen mit Sechskant” – Nút bịt kim loại có giác lục giác ngoài. Khác với các dòng nút bịt nhỏ dùng rãnh xẻ tuốc-nơ-vít, ren M32 có kích thước lớn, đòi hỏi phải dùng cờ-lê hoặc đầu tuýp lục giác AF 40 mm siết với mô-men xoắn lớn để khóa chết vào thành tủ.

• Chiều dài đoạn ren được tiện chuẩn xác lên tới 16.0 mm. Chiều dài này đảm bảo thân nút bịt ăn khớp trọn vẹn từ 7 đến 10 đường ren vào vỏ tủ Ex d, tạo thành một khe hở dập lửa (flamepath) đạt chuẩn.

• Hậu tố “W” thể hiện sản phẩm đi kèm sẵn một vòng gioăng tròn O-ring bằng Silicone chịu nhiệt cao cấp lắp sát gờ cổ ren, mang lại khả năng chống thấm nước ngâm sâu chuẩn IP68 ngay khi vặn chặt.

2. Thông số kỹ thuật chi tiết

Bảng dữ liệu kỹ thuật được trích xuất từ tài liệu kiểm định chứng chỉ ATEX/IECEx chính hãng Weidmüller cho mã hàng 1218970000:

3. Đặc điểm kỹ thuật nổi bật: Cơ chế an toàn dập lửa của dòng nút bịt VP-HEX

Tại sao trong các hồ sơ nghiệm thu PCCC dầu khí và hóa chất, thanh tra kỹ thuật bắt buộc phải tháo nút bịt ra để đo chiều dài ren? Sự an toàn nằm ở các yếu tố vật lý sau:

               CƠ CHẾ DẬP TIA LỬA NỔ CỦA VP-HEX M32
    Áp suất nổ nội bộ bên trong tủ Ex d
    ───────────────────────────────────┐
      Tia lửa & khí nóng hàng trăm độ C│ ==> Bị ép thổi qua khe ren M32 dài 16mm
    ───────────────────────────────────┘
                                                │ (Bị thân đồng hấp thụ nhiệt)
                                                ▼
    ════════════════════════════════════════════════════ Không khí bên ngoài tủ
    [Đầu lục giác AF 40mm + Gioăng Silicone IP68]        (Khí nguội, không thể nổ)

Chiều dài ren 16 mm: Hành lang dập lửa Ex db hoàn hảo

Nếu xảy ra nổ bên trong tủ điện, sóng xung kích và ngọn lửa sẽ tìm đường thoát ra qua các khe hở cơ khí.

• Tiêu chuẩn quốc tế EN 60079-1 quy định khe hở ren dập lửa phải có chiều dài ăn khớp tối thiểu từ 5 bước ren (đối với thể tích tủ nhỏ) đến 8 bước ren hoàn chỉnh (đối với thể tích tủ lớn).

• Với bước ren 1.5 mm, đoạn ren dài 16.0 mm của VP-HEX M32 đảm bảo ăn khớp trên 10 bước ren đầy đủ. Khi luồng khí nóng cực đại thổi qua 10 rãnh ren kim loại dày dặn này, nhiệt lượng bị hấp thụ hoàn toàn vào khối đồng thau 95 gram. Khi luồng khí thoát ra ngoài môi trường, nhiệt độ của nó đã tụt xuống dưới điểm bốc cháy của hỗn hợp khí gas xung quanh (nhóm IIC – hydro, axetylen), dập tắt hoàn toàn nguy cơ nổ dây chuyền.

Thiết kế đầu lục giác ngoài AF 40 mm – Chịu lực siết cực lớn

Các dòng nút bịt nhỏ dùng rãnh xẻ tuốc-nơ-vít dẹt chỉ cho phép siết lực nhẹ (vài Nm); nếu siết mạnh sẽ toét rãnh xẻ. Với nút bịt M32 chịu áp lực nổ, thiết kế đầu lục giác ngoài cho phép thợ cơ điện dùng cờ-lê tròng hoặc đầu tuýp 40 mm siết chặt với mô-men xoắn lớn từ 30 đến 40 Nm. Điều này đảm bảo nút bịt được khóa cứng vào thành tủ, không bị rung lỏng dưới tác động của động cơ máy nén khí rung giật liên tục.

Vòng đệm O-ring Silicone chịu nhiệt cực hạn

Gioăng O-ring đi kèm được Weidmüller làm từ vật liệu Silicone nguyên sinh, có tính kháng nhiệt và chống lão hóa thời tiết vượt trội so với cao su NBR. Gioăng Silicone giữ vững độ kín nước ngâm sâu IP68 ngay cả trong môi trường tiếp xúc với hơi nóng của các đường ống hóa chất hoặc sương giá mùa đông miền Bắc.

4. Ứng dụng thực tế tại Hà Nội và khu vực Hưng Yên

Nút bịt chống cháy nổ M32 Weidmüller là phụ kiện bắt buộc phải trang bị trong các dự án công nghiệp nặng:

• Trạm chiết nạp khí hóa lỏng LPG/CNG và trạm máy nén khí tại Hưng Yên:

  Tại KCN Phố Nối A, Phố Nối B, Thăng Long II, Yên Mỹ, các vỏ tủ điện chống nổ của máy nén khí cao áp thường được đúc sẵn từ 4 đến 6 cổng ren M32 để linh hoạt bố trí cáp nguồn. Khi công trình chỉ sử dụng 2 cổng cho cáp động lực, các cổng còn lại bắt buộc phải được đóng kín bằng VP-HEX M32-EX W để đảm bảo cấp bảo vệ Ex db IIC Gb cho toàn bộ tủ.

• Kho xăng dầu, nhà máy sản xuất sơn và keo dán quanh Vành đai 3, Thanh Xuân:

  Các xưởng sản xuất sơn công nghiệp, pha chế cồn dung môi quanh trục đường Nguyễn Trãi, Thanh Xuân có nồng độ hơi hữu cơ dễ cháy lơ lửng rất cao. Việc sử dụng nút bịt đồng phòng nổ Weidmüller giúp các hộp đấu chia dây trên trần nhà xưởng đạt chuẩn kiểm định an toàn PCCC định kỳ.

• Trạm xử lý nước thải và bồn chứa hóa chất tại Văn Giang (Phụng Công, Ecopark):

  Các hố ga thu gom nước thải kín tích tụ khí mê-tan ($CH_4$) có nguy cơ cháy nổ. Nút bịt kim loại phòng nổ Weidmüller với lớp mạ niken dày dặn bảo vệ các cổng chờ của tủ điện không bị ăn mòn rỉ sét bởi khí sunfua ($H_2S$), ngăn chặn tuyệt đối nước mưa ngập tràn vào trong tủ.

5. Bảng so sánh: Weidmüller VP-HEX M32 Chống Nổ với các loại nút bịt khác

Nhiều thợ thi công khi thiếu vật tư thường lấy nút bịt ren thường để lắp vào tủ Ex d. Hãy cùng nhìn vào bảng phân tích rủi ro thực tế:

6. Hướng dẫn lắp đặt đúng quy chuẩn phòng nổ Ex db

Lắp đặt nút bịt phòng nổ ren M32 vào vỏ tủ Ex d đòi hỏi sự chính xác tuyệt đối về cơ khí:

1. Vệ sinh sạch rãnh ren lỗ khoét:

   • Dùng chổi cọ mềm hoặc súng xịt khí nén làm sạch toàn bộ mạt kim loại, bụi bẩn và dầu mỡ trong lỗ ren taro M32x1.5 của vỏ tủ.

   • Tuyệt đối không quấn băng tan (băng keo non cao su) hoặc trét keo silicon vào các rãnh ren M32, vì lớp keo sẽ cản trở sự truyền nhiệt kim loại và làm thay đổi khe hở dập lửa theo thiết kế của tiêu chuẩn Ex db.

2. Kiểm tra vòng đệm O-ring Silicone:

   • Kiểm tra vòng gioăng tròn Silicone ở sát gờ nắp lục giác, đảm bảo gioăng nguyên vẹn, không bị xoắn vặn hay rách nát trước khi vặn vào.

3. Thao tác siết lực bằng cờ-lê hoặc đầu tuýp 40 mm:

   • Vặn nút bịt vào lỗ ren bằng tay cho ăn khớp từ 3 đến 4 đường ren đầu tiên.

   • Dùng cờ-lê tròng hoặc đầu tuýp lục giác AF 40 mm siết đều tay theo chiều kim đồng hồ với mô-men xoắn khuyến cáo từ 30 Nm đến 35 Nm cho đến khi mặt lục giác áp sát phẳng phiu vào bề mặt tủ và gioăng Silicone được ép bẹp đều. Đảm bảo toàn bộ 16 mm chiều dài ren ăn sâu vào thành tủ.

7. Các câu hỏi thường gặp (FAQ)

Câu 1: Nút bịt Weidmüller VP-HEX M32-EX W (1218970000) dùng cho cổng ren kích thước bao nhiêu?

Mã sản phẩm 1218970000 sử dụng bước ren hệ mét M32x1.5 (đường kính ngoài 32.0 mm) với chiều dài ren 16.0 mm. Thiết bị chuyên dùng để bịt kín các lỗ ren M32 đã taro sẵn trên vỏ tủ điện chống nổ Ex d, hộp nối Ex e hoặc bắt xuyên qua tấm tôn tủ điện dày có dùng kèm đai ốc khóa.

Câu 2: Vì sao nút bịt phòng nổ Ex d bắt buộc phải có chiều dài ren lên tới 16 mm?

Trong tiêu chuẩn phòng nổ Ex d (Flameproof), nếu xảy ra sự cố cháy nổ bên trong tủ điện, áp suất và ngọn lửa cực nóng sẽ tìm đường thoát ra ngoài qua các khe hở ren. Chiều dài ren 16.0 mm đảm bảo thân ốc ăn khớp tối thiểu từ 7 đến 10 bước ren hoàn chỉnh vào vỏ tủ kim loại dày, làm nguội toàn bộ khí nóng xuống dưới điểm bốc cháy trước khi thoát ra môi trường bên ngoài.

Câu 3: Mua nút bịt phòng nổ Weidmüller 1218970000 chính hãng tại Hưng Yên và Hà Nội ở đâu?

ThanhCongTech là đại lý phân phối chính thức các dòng sản phẩm đấu nối và phụ kiện phòng nổ Weidmüller tại miền Bắc. Quý khách hàng có thể ghé văn phòng Hà Nội tại số 82 Nguyên Tuân (Thanh Xuân) hoặc kho Hưng Yên tại số 197 Thủy Nguyên Ecopark (Văn Giang, ngay cạnh xã Phụng Công). Hàng luôn có sẵn đầy đủ chứng chỉ kiểm định ATEX/IECEx để phục vụ giao nhanh cho các KCN Phố Nối, Thăng Long II, Yên Mỹ và các dự án nội thành Hà Nội.

Câu 4: Đầu lục giác ngoài AF 40 mm mang lại ưu thế gì so với nút bịt xẻ rãnh tuốc-nơ-vít dẹt?

Với kích thước ren lớn như M32, áp lực nổ nội bộ tác động lên bề mặt nút bịt là rất lớn. Thiết kế đầu lục giác ngoài AF 40 mm cho phép kỹ thuật viên dùng cờ-lê hoặc cần siết lực chuyên dụng để siết chặt với mô-men xoắn lớn (30–40 Nm), khóa cứng nút bịt vào thành tủ, loại bỏ hoàn toàn nguy cơ bị rung lỏng hoặc trờn toét rãnh vặn như các loại đầu tuốc-nơ-vít nhỏ.

Câu 5: Vòng đệm O-ring bằng Silicone trên sản phẩm này có ưu điểm gì?

Vật liệu Silicone cao cấp có khả năng đàn hồi và chịu nhiệt độ cực hạn vượt trội so với cao su NBR thông thường. Gioăng Silicone trên mã VP-HEX M32-EX W duy trì tính đàn hồi ổn định trong dải nhiệt độ từ -50°C đến +120°C, kháng tia cực tím và chống lão hóa thời tiết, giúp thiết bị duy trì cấp bảo vệ kín nước ngâm sâu IP68 bền bỉ nhiều năm ngoài trời.

Câu 6: Mã sản phẩm 1218970000 có đầy đủ chứng chỉ kiểm định để nghiệm thu PCCC không?

Có. Khi mua hàng chính hãng mã 1218970000 từ ThanhCongTech, khách hàng sẽ nhận được đầy đủ chứng chỉ xuất xứ (CO), chứng chỉ chất lượng (CQ) của Weidmüller và bản sao các chứng chỉ phòng nổ quốc tế: ATEX (TÜV IT 16ATEX 059X), IECEx (IECEx TPS 16.0004X), đáp ứng 100% yêu cầu nghiệm thu PCCC và kiểm định an toàn công nghiệp của cơ quan chức năng.

Câu 7: Có được quấn băng tan (băng keo non) vào ren M32 của nút bịt này không?

Tuyệt đối không được quấn băng tan vào ren khi lắp nút bịt vào vỏ tủ chống nổ Ex d. Băng tan sẽ làm cản trở sự dẫn nhiệt của khối đồng thau và làm thay đổi khe hở dập lửa cơ khí theo thiết kế kiểm định. Khả năng chống thấm nước ngập sâu IP68 của sản phẩm đã được đảm bảo hoàn toàn nhờ vòng đệm O-ring Silicone nằm ở gờ chân ren.

Câu 8: Khi nào cần mua thêm đai ốc khóa (locknut) cho nút bịt này?

Nếu vỏ tủ điện là lỗ khoét trơn phi 32.5 mm chưa taro ren (thường gặp trên các vỏ tủ thép tấm hoặc composite Ex e), bạn bắt buộc phải mua thêm một chiếc đai ốc khóa ren M32 bằng đồng mạ niken chuẩn Ex (M32 Brass Ex Locknut) để siết hãm từ phía bên trong thành tủ. Bạn chỉ cần thông báo cho ThanhCongTech để được cấp kèm đai ốc khóa đồng bộ.

8. Kết luận

Trong các công trình công nghiệp hóa chất, dầu khí và môi trường nguy hiểm, an toàn phòng nổ không cho phép tồn tại bất kỳ một lỗ hổng cơ khí nào. Nút bịt kim loại chống cháy nổ đầu lục giác Weidmüller VP-HEX M32-EX W (Mã 1218970000) với đoạn ren dập lửa dài 16.0 mm, đầu lục giác AF 40 mm vững chắc, gioăng Silicone chịu nhiệt cao cấp và đầy đủ chứng chỉ quốc tế ATEX/IECEx là giải pháp kỹ thuật chuẩn mực, đảm bảo an toàn tuyệt đối và chuẩn hóa hồ sơ nghiệm thu PCCC cho mọi hệ thống tủ bảng điện.

Quý khách hàng, chủ đầu tư, tổng thầu cơ điện và các kỹ sư an toàn tại Hà Nội cũng như tỉnh Hưng Yên (Văn Giang, Phụng Công, Ecopark, Phố Nối, Thăng Long II) có thể liên hệ ngay với ThanhCongTech để được cung cấp hồ sơ kiểm định ATEX/IECEx đầy đủ, xem mẫu sản phẩm thực tế và nhận chính sách báo giá dự án ưu đãi nhất.
