Cáp Profinet RJ45 DualBoot Weidmuller Hà Nội, Hưng Yên

Đánh giá cáp mạng Profinet Weidmuller 0.5m đúc DualBoot (2047310005). Đầu RJ45 A60 chống gãy, vỏ PUR, SF/UTP. Sẵn kho Thanh Xuân và Ecopark Hưng Yên.

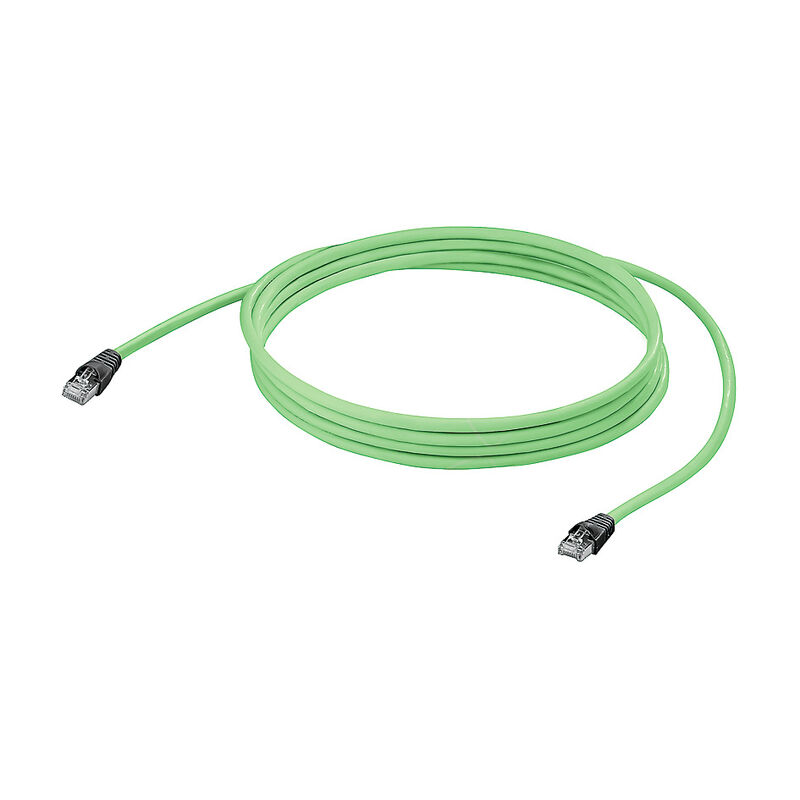

• Sản phẩm: Cáp nhảy mạng công nghiệp đúc liền khối hai đầu RJ45 DualBoot Weidmüller IE-C5DD4UG0005A60A60-E (Mã đặt hàng: 2047310005).

• Công dụng: Cầu nối truyền thông tốc độ 100 Mbit/s chuẩn PROFINET Cat.5 thời gian thực giữa các thiết bị mạng trên thanh ray tủ điện (PLC, Switch mạng, HMI, Servo Drive); ứng dụng công nghệ đúc ép nguyên khối DualBoot (chuẩn A60) bảo vệ lẫy khóa hai chiều chống gãy lẫy gà và chống tuột giắc; chiều dài chuẩn mực 0.5 mét (50 cm); vỏ ngoài bằng nhựa Polyurethane (PUR) màu xanh lá cây chịu nhiệt, kháng dầu và tương thích uốn mỏi xích kéo (Drag chain).

• Đối tượng: Kỹ sư thiết kế tủ bảng điện tự động hóa, thợ lắp ráp tủ điều khiển PLC, xưởng tích hợp máy đóng gói và dây chuyền sản xuất công nghiệp.

• Khu vực phục vụ: Hà Nội (Thanh Xuân, Hoàng Mai, Cầu Giấy, trục đường Nguyễn Trãi – Vành đai 3) và Hưng Yên (Văn Giang, Phụng Công, KĐT Ecopark, KCN Phố Nối A/B, Thăng Long II, Yên Mỹ).

• Liên hệ: ThanhCongTech – Hotline: 02435202636 – Website: thanhcongtech.vn.

Cáp mạng Weidmüller IE-C5DD4UG0005A60A60-E (mã quốc tế 2047310005) là dòng patch cord mạng công nghiệp Industrial Ethernet PROFINET đúc sẵn chiều dài 0.5 mét (50 cm), trang bị hai đầu giắc mạng RJ45 bọc kim loại chuẩn A60 tích hợp công nghệ đúc ép nguyên khối DualBoot độc quyền chống gãy lẫy khóa. Thuộc phân khúc cáp chuyển động PROFINET Type C (ký hiệu C5DD), sợi cáp sở hữu ruột đồng mềm mạ thiếc bện chữ thập Star-Quad ($4 \times \text{AWG 22/7}$), lớp bọc kim loại chống nhiễu kép SF/UTP và lớp vỏ ngoài bằng nhựa Polyurethane (PUR) màu xanh lá cây RAL 6018 không chứa halogen, kháng dầu nhớt công nghiệp và chịu được 3 triệu chu kỳ uốn gập liên tục trong xích kéo hoặc nẹp bản lề cánh tủ điện.

Tại các nhà máy cơ khí chính xác, chế tạo tủ bảng điện ở Hưng Yên (KCN Thăng Long II, Phố Nối A, Phố Nối B, Yên Mỹ) và các trung tâm nghiên cứu tích hợp hệ thống quanh trục Thanh Xuân, Vành đai 3, Văn Giang (Ecopark, Phụng Công), khoảng cách kết nối giữa PLC Siemens (S7-1200/1500) sang Switch mạng công nghiệp hoặc giữa các bộ servo drive đặt kề nhau thường chỉ từ 15 đến 30 cm. Nỗi ám ảnh lớn nhất của thợ thi công tủ điện là khi luồn sợi dây mạng qua khe máng nhựa răng lược chật chội, lẫy khóa bằng nhựa của đầu RJ45 rất dễ bị vướng và gãy gập. Mất lẫy khóa đồng nghĩa với việc đầu giắc bị lỏng lẻo, chỉ cần máy móc rung nhẹ là tuột jack mạng gây dừng cả dây chuyền. Đầu đúc DualBoot A60 của Weidmüller bọc kín hoàn toàn lẫy khóa dưới một gờ nhựa đúc dẻo dai, loại bỏ 100% rủi ro gãy lẫy và mang lại độ bền cơ học vĩnh cửu bên trong tủ điện.

1. Bản chất kỹ thuật của công nghệ DualBoot A60 trên mã Weidmüller 2047310005

Nhiều người thường nhầm lẫn giữa đầu giắc RJ45 thông thường có chụp cao su rời (A20) và đầu giắc đúc công nghệ DualBoot (A60). Sự khác biệt nằm ở độ tinh xảo cơ khí và độ bền thi công:

• Ở các loại dây mạng thông thường, phần chụp cao su chỉ là một ống rời lồng bên ngoài. Sau vài lần kéo dây trong máng nhựa, ống cao su bị tuột ngược ra sau, làm lộ phần lẫy nhựa mỏng manh. Khi rút dây ngược chiều, lẫy nhựa móc vào cạnh máng và gãy rời ngay lập tức.

• Công nghệ DualBoot (chuẩn A60) của Weidmüller là quy trình đúc ép nhựa hai thành phần (Two-component injection moulding) bao trọn toàn bộ thân giắc kim loại và chuôi cáp thành một khối đồng nhất:

  1. Gờ bảo vệ lẫy khóa được đúc liền khối với thân giắc, che chắn hoàn toàn lẫy gạt từ cả hai hướng tiến và lùi (Anti-snag).

  2. Dù bạn có kéo giật sợi cáp qua các ngóc ngách chật chội nhất của máng nhựa, lẫy khóa vẫn an toàn tuyệt đối. Khi cần rút giắc, ngón tay chỉ cần ấn nhẹ vào phần gờ dẻo là lẫy gạt mở ra rất êm và dứt khoát.

Mã sản phẩm 2047310005 mang chiều dài chuẩn mực 0.5 mét (50 cm / 500 mm):

• Nối thẳng từ cổng mạng của PLC sang Switch mạng công nghiệp đặt trên cùng thanh ray DIN rail.

• Máng đi dây phẳng phiu, sạch sẽ, không có một centimet dây thừa nào bị cuộn tròn làm tổ chứa từ trường nhiễu biến tần.

• Vỏ bọc PUR (Polyurethane) cao cấp chịu nhiệt độ tới +70°C bên trong tủ kín, trơ trước hơi dầu máy và không phát sinh khí độc halogen theo tiêu chuẩn IEC 60754-2.

2. Thông số kỹ thuật chi tiết

Bảng dữ liệu kỹ thuật được trích xuất từ hồ sơ kỹ thuật chính hãng Weidmüller cho mã hàng 2047310005:

3. Đặc điểm kỹ thuật nổi bật: Bóc tách chất lượng từ góc nhìn thợ tủ điện

Tại sao các xưởng lắp ráp tủ điện chuẩn xuất khẩu châu Âu luôn chỉ định mã cáp nhảy DualBoot A60 của Weidmüller? Lợi ích nằm ở 3 điểm vượt trội:

               CẤU TRÚC ĐẦU NỐI DUALBOOT A60 WEIDMÜLLER
    [Gờ đúc liền khối DualBoot] ──> Bảo vệ lẫy khóa chống gãy 2 chiều (Anti-snag)
                 │
                 ▼
    [Vỏ kim loại mạ niken]      ──> Tiếp địa 360° triệt tiêu sóng hài biến tần
                 │
                 ▼
    [Chân tiếp điểm mạ vàng]   ──> Tiếp xúc điện tuyệt hảo, chống nồm ẩm oxy hóa
                 │
                 ▼
    [Cáp PUR Star-Quad 0.5m]    ──> Vừa khít khoảng cách giữa 2 thiết bị trên DIN rail

Công nghệ đúc DualBoot chống gãy lẫy gà hai chiều

Điểm yếu chí mạng của hạt mạng RJ45 là phần lẫy khóa bằng nhựa trong suốt rất mỏng. Khi luồn cáp qua các lỗ khoét hoặc máng nhựa răng lược, lẫy khóa thường bị móc ngược vào cạnh thành và gãy rời.

• Đầu nối DualBoot A60 của Weidmüller có phần gờ cao su đúc nguyên khối bao bọc từ trước ra sau. Dù bạn kéo xuôi hay rút ngược sợi cáp, lẫy khóa vẫn nằm an toàn dưới gờ bảo vệ.

• Khả năng chống gãy lẫy gà này giúp tiết kiệm hàng giờ bảo dưỡng vô ích và loại bỏ hoàn toàn nguy cơ tuột giắc mạng khi máy móc rung lắc mạnh.

Vỏ giắc kim loại tiếp địa 360° – Chống nhiễu sóng hài biến tần

Bên trong tủ điện tự động hóa, dây cáp mạng thường nằm cách thanh cái đồng hoặc cáp động lực 380V chỉ vài centimet. Đầu giắc RJ45 DualBoot được bọc lớp vỏ kim loại mạ niken dày dặn, kết nối trực tiếp với lưới đồng SF/UTP của thân cáp. Khi cắm vào cổng switch mạng công nghiệp, lớp kim loại này tiếp xúc 360 độ với vỏ cổng cắm, xả toàn bộ xung nhiễu điện từ tần số cao xuống đất, giữ cho tín hiệu Profinet luôn thông suốt với độ trễ micro-giây.

Chiều dài 0.5 mét – Triệt tiêu hoàn toàn búi dây thừa trong máng

Khoảng cách 50 cm là kích thước hoàn hảo nhất cho việc đấu nối giữa các thiết bị lắp trên cùng một thanh ray hoặc giữa hai tầng ray liền kề:

• Tuyến cáp đi thẳng từ cổng PLC xuống máng, uốn nhẹ một góc cua tự nhiên và trồi lên cổng switch mạng.

• Không có búi dây thừa cuộn tròn nhét chật máng nhựa, giúp máng điện luôn gọn gàng, luồng gió giải nhiệt lưu thông thông thoáng và không bắt nhiễu từ trường.

4. Ứng dụng thực tế tại Hà Nội và khu vực Hưng Yên

Cáp nhảy Profinet 0.5m DualBoot Weidmüller là trang bị tiêu chuẩn trong các tủ điện tự động hóa:

• Tủ điều khiển PLC Siemens và Switch mạng tại Hưng Yên:

  Tại KCN Thăng Long II, Phố Nối A, Phố Nối B, các tủ điện điều khiển máy dán nhãn, máy đóng gói bánh kẹo sử dụng CPU Siemens S7-1500 kết nối với switch mạng Weidmüller EcoSwitch đặt cạnh nhau trên thanh ray DIN. Mã cáp 2047310005 nối trực tiếp giữa hai cổng RJ45, mang lại độ thẩm mỹ gọn gàng tuyệt đối và chống nhiễu hoàn hảo.

• Cầu nối mạng vòng (Ring Topology / MRP) giữa các bộ Servo Drive:

  Trên các hệ thống máy in công nghiệp nhiều trục quanh trục đường Nguyễn Trãi, Thanh Xuân, các bộ servo drive được xếp sát nhau trên thanh ray. Sợi cáp 0.5m đóng vai trò như cầu nhảy mạng (jumper) nối cổng Out của drive này sang cổng In của drive kế bên, tạo thành cấu trúc mạch vòng dự phòng Profinet MRP tin cậy.

• Tủ điều khiển trạm bơm và xử lý nước thông minh tại KĐT Ecopark (Văn Giang, Phụng Công):

  Trong các tủ điện ngoài trời phơi mưa nắng, nhiệt độ mùa hè trong tủ kín có thể lên tới 50–60°C. Vỏ nhựa PUR chịu nhiệt tới +70°C của Weidmüller không bị chảy mềm hay lão hóa giòn vỏ như các loại dây mạng thông thường, bảo vệ đường truyền SCADA giữa PLC và modem truyền thông 4G luôn thông suốt.

5. Bảng so sánh: Cáp nhảy Weidmüller DualBoot A60 với các loại cáp khác

Hãy cùng đối chiếu thực tế giữa cáp nhảy công nghệ DualBoot A60 của Weidmüller và các phương án thông thường:

6. Hướng dẫn lắp đặt và quản lý dây mạng trong tủ điện chuẩn công nghiệp

Để tủ điện điều khiển đạt độ thẩm mỹ cao nhất và đường truyền mạng không bị suy hao, bạn hãy lưu ý các thao tác sau:

1. Thao tác cắm và khóa giắc RJ45 DualBoot:

   • Cắm thẳng giắc RJ45 vào cổng mạng của thiết bị cho đến khi nghe tiếng “tách” dứt khoát. Tiếng “tách” khẳng định lẫy khóa đã ngàm chặt vào cổng cắm.

   • Khi cần rút giắc, dùng đầu ngón tay ấn nhẹ vào phần gờ đúc DualBoot để giải phóng lẫy khóa rồi rút thẳng ra ngoài. Thao tác cực kỳ êm ái mà không bị đau tay.

2. Quy tắc đi dây trong máng nhựa răng lược:

   • Cáp mạng Profinet nên được đi ở khoang riêng biệt trong máng dây, cách xa các bó cáp động lực cấp nguồn cho động cơ 3 pha tối thiểu 10–15 cm.

   • Uốn cong sợi cáp nhẹ nhàng theo góc lượn tự nhiên ($R \ge 5 \times D$, khoảng 35 mm). Tránh bẻ gập sợi cáp vuông góc sắc cạnh vì sẽ làm biến dạng lớp cách điện và suy hao trở kháng đặc tính $100\,\Omega$.

7. Các câu hỏi thường gặp (FAQ)

Câu 1: Cáp nhảy Weidmüller IE-C5DD4UG0005A60A60-E (2047310005) dùng cho các thiết bị nào?

Mã sản phẩm 2047310005 được thiết kế chuyên dụng để liên kết mạng Industrial Ethernet giữa các thiết bị lắp đặt gần nhau bên trong tủ điện điều khiển, chẳng hạn như nối giữa CPU PLC sang Switch mạng công nghiệp, nối Switch sang màn hình cảm ứng HMI, hoặc nối chuỗi giữa các bộ điều khiển động cơ servo drive trang bị cổng cắm RJ45 tiêu chuẩn.

Câu 2: Công nghệ đúc “DualBoot (A60)” có ưu điểm gì vượt trội so với đầu giắc RJ45 thông thường?

Công nghệ DualBoot A60 là quy trình đúc ép nhựa hai thành phần nguyên khối bao trọn toàn bộ thân giắc kim loại và lẫy khóa. Thiết kế này che chắn hoàn toàn lẫy gạt nhựa khỏi các va quẹt cơ học khi luồn dây qua máng răng lược chật hẹp, loại bỏ 100% nguy cơ gãy lẫy gà và chống tuột jack mạng khi máy móc rung lắc mạnh.

Câu 3: Mua cáp nhảy Profinet Weidmüller 2047310005 chính hãng tại Hưng Yên và Hà Nội ở đâu?

ThanhCongTech là đại lý phân phối chính thức các dòng sản phẩm Industrial Ethernet và cáp đúc sẵn Weidmüller tại miền Bắc. Quý khách hàng có thể ghé văn phòng Hà Nội tại số 82 Nguyên Tuân (Thanh Xuân) hoặc kho Hưng Yên tại số 197 Thủy Nguyên Ecopark (Văn Giang, ngay cạnh xã Phụng Công). Hàng luôn có sẵn số lượng lớn để phục vụ giao nhanh trong ngày cho các KCN Phố Nối, Thăng Long II, Yên Mỹ và các dự án nội thành Hà Nội.

Câu 4: Vì sao chiều dài 0.5 mét (50 cm) lại tối ưu nhất cho tủ điện PLC?

Khoảng cách giữa các thiết bị gắn trên cùng một thanh ray DIN rail hoặc giữa hai thanh ray liền kề thường chỉ từ 15 đến 35 cm. Chiều dài 0.5m vừa đủ để luồn qua máng dây mà không bị căng, đồng thời triệt tiêu hoàn toàn lượng dây thừa cuộn tròn trong máng – thủ phạm chính gây bắt nhiễu từ trường sóng hài biến tần và làm nghẽn luồng gió giải nhiệt trong tủ.

Câu 5: Vỏ nhựa Polyurethane (PUR) của sợi cáp này có ưu điểm gì trong tủ điện kín?

Trong tủ điện công nghiệp hoạt động liên tục, nhiệt độ bên trong có thể lên tới 50–60°C. Vỏ nhựa PUR của Weidmüller chịu được nhiệt độ từ -40°C đến +70°C, không bị lão hóa giòn vỏ như nhựa PVC, trơ trước hơi dầu mỡ và đạt tiêu chuẩn chống cháy lan IEC 60332-1, không chứa chất độc hại halogen (Halogen-free), đảm bảo an toàn PCCC cho nhà xưởng.

Câu 6: Cáp này có chịu được chuyển động uốn gập khi đi qua cánh tủ điện không?

Có. Thuộc dòng cáp PROFINET Type C (IE-C5DD), sợi cáp được chế tạo từ các sợi đồng mềm mạ thiếc bện nhiều sợi nhỏ ($4 \times \text{AWG 22/7}$) có độ bền mỏi cực cao, chịu được tới 3 triệu chu kỳ uốn gập liên tục. Do đó, cáp hoàn toàn an toàn khi đi từ thân tủ sang màn hình HMI gắn trên cánh cửa tủ thường xuyên đóng mở.

Câu 7: Cáp mạng này có dùng được cho mạng EtherCAT hoặc Modbus TCP không?

Hoàn toàn dùng được. Mặc dù cáp được gắn nhãn màu xanh lá cây theo chuẩn PROFINET, nhưng về mặt truyền dẫn vật lý, nó đáp ứng chuẩn Cat.5 / Cat.5e với tốc độ truyền 100 Mbit/s và trở kháng $100\,\Omega$. Do đó, cáp tương thích hoàn hảo với tất cả các giao thức mạng Ethernet công nghiệp sử dụng cổng RJ45 như EtherCAT, Ethernet/IP, Modbus TCP và CC-Link IE Field Basic.

Câu 8: Đầu giắc RJ45 bọc kim loại có giúp cải thiện độ ổn định đường truyền mạng không?

Rất lớn. Vỏ kim loại của đầu giắc RJ45 Weidmüller tiếp xúc trực tiếp 360 độ với lớp lưới đồng bọc giáp của thân cáp và vỏ kim loại của cổng cắm switch. Kết cấu này tạo ra một đường tiếp địa liên tục xả thẳng mọi xung nhiễu điện từ do đóng cắt khởi động từ hoặc biến tần xuống đất, triệt tiêu hiện tượng rớt gói tin chập chờn.

8. Kết luận

Trong các tủ bảng điện điều khiển tự động hóa cao cấp, sự tinh tế trong thi công và độ ổn định của mạng truyền thông được quyết định bởi chính những tuyến cáp nhảy chất lượng cao. Cáp nhảy mạng công nghiệp Weidmüller IE-C5DD4UG0005A60A60-E (Mã 2047310005) với công nghệ đúc liền khối DualBoot chống gãy lẫy gà hai chiều, chiều dài 0.5 mét chuẩn mực cho thanh ray DIN, vỏ nhựa PUR siêu bền chịu 3 triệu chu kỳ uốn và kết cấu chống nhiễu kép SF/UTP là giải pháp kỹ thuật tinh gọn, đẳng cấp và an toàn tuyệt đối cho mọi khoang tủ điện hiện đại.

Quý khách hàng, xưởng lắp ráp tủ bảng điện, nhà thầu tự động hóa và các kỹ sư cơ điện tại Hà Nội cũng như tỉnh Hưng Yên (Văn Giang, Phụng Công, Ecopark, Phố Nối, Thăng Long II) có thể liên hệ ngay với ThanhCongTech để nhận mẫu trải nghiệm thực tế, tư vấn kỹ thuật mạng công nghiệp chuyên sâu và nhận bảng báo giá dự án ưu đãi nhất.
