Cáp Profinet M8 D-Code Weidmuller 1.5m Hà Nội, Hưng Yên

Đánh giá cáp Profinet Weidmuller 1.5m đầu cái M8 D-code (2706260015). Vỏ PUR chịu xích kéo, IP67, Cat5e. Sẵn kho Thanh Xuân và Ecopark Hưng Yên.

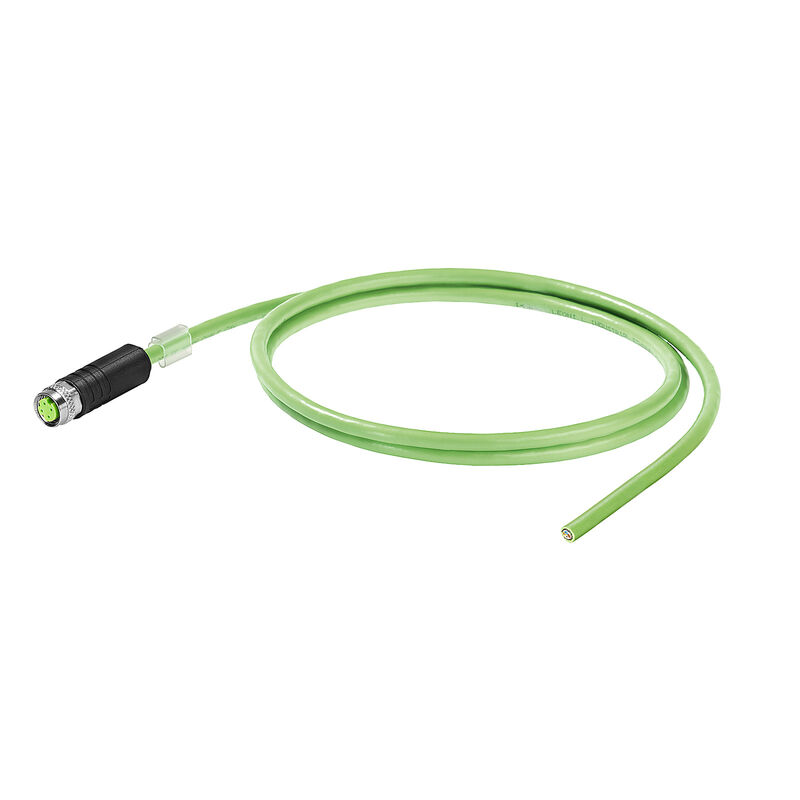

• Sản phẩm: Cáp mạng công nghiệp thu nhỏ đầu cái đúc sẵn Weidmüller IE-C5DD4UG0015DSSXXX-E (Mã đặt hàng: 2706260015).

• Công dụng: Truyền dẫn dữ liệu mạng Industrial Ethernet / PROFINET Cat.5 tốc độ 100 Mbit/s thời gian thực cho cảm biến và camera mini; trang bị một đầu giắc tròn M8 D-code dạng cái thẳng (Female Socket Straight – DSS) đạt chuẩn chống nước bụi IP67, một đầu cắt hở sẵn dây dài 1.5 mét; vỏ ngoài bằng nhựa Polyurethane (PUR) màu xanh lá cây chịu xích kéo (Drag chain) tới 3 triệu chu kỳ uốn gập.

• Đối tượng: Kỹ sư chế tạo máy kiểm tra vi mạch, kỹ thuật viên tích hợp camera đọc mã vạch công nghiệp (Keyence, Cognex, Sick), cánh tay robot Scara tốc độ cao và cảm biến đo laser.

• Khu vực phục vụ: Hà Nội (Thanh Xuân, Hoàng Mai, Cầu Giấy, trục đường Nguyễn Trãi – Vành đai 3) và Hưng Yên (Văn Giang, Phụng Công, KĐT Ecopark, KCN Phố Nối A/B, Thăng Long II, Yên Mỹ).

• Liên hệ: ThanhCongTech – Hotline: 02435202636 – Website: thanhcongtech.vn.

Cáp mạng Weidmüller IE-C5DD4UG0015DSSXXX-E (mã quốc tế 2706260015) là tuyến cáp mạng công nghiệp PROFINET đúc sẵn chiều dài 1.5 mét, sử dụng chuẩn đầu cắm tròn thu nhỏ M8 D-code 4 chân dạng cái thẳng (Female Socket – DSS) đạt cấp bảo vệ kín nước ngâm sâu IP67, đầu còn lại để hở sẵn 4 dây để đấu nối linh hoạt vào tủ điều khiển. Sợi cáp thuộc phân khúc chuyển động PROFINET Type C (IE-C5DD), sở hữu ruột đồng mềm mạ thiếc bện chữ thập Star-Quad ($4 \times \text{AWG 22/7}$), lớp bọc kim loại chống nhiễu kép SF/UTP và lớp vỏ ngoài bằng nhựa Polyurethane (PUR) màu xanh lá cây RAL 6018 kháng dầu nhớt, chịu mài mòn và chịu được 3 triệu chu kỳ uốn gập trong xích kéo (Drag chain).

Tại các nhà máy sản xuất linh kiện điện tử, bán dẫn ở Hưng Yên (KCN Thăng Long II, Phố Nối A, Phố Nối B, Yên Mỹ) và các xưởng chế tạo robot mini quanh trục Thanh Xuân, Vành đai 3, Văn Giang (Ecopark, Phụng Công), xu hướng thu nhỏ thiết bị đang tạo ra một bài toán hóc búa. Các dòng camera soi lỗi mối hàn, đầu đọc mã vạch hay cảm biến laser thế hệ mới có kích thước vỏ rất nhỏ, không thể bố trí vừa cổng cắm tròn M12 truyền thống mà bắt buộc phải chuyển sang chuẩn M8 D-code (theo tiêu chuẩn IEC 61076-2-114). Với kích thước chân kim siêu nhỏ, việc tự hàn giắc M8 thủ công ngoài hiện trường rất dễ làm chảy nhựa gây chập chân tín hiệu vi sai. Tuyến cáp đúc sẵn đầu cái M8 của Weidmüller loại bỏ hoàn toàn rủi ro đấu nối, cắm khít vào chân đực của cảm biến và truyền dữ liệu 100 Mbit/s ổn định.

1. Bản chất kỹ thuật của mã Weidmüller IE-C5DD4UG0015DSSXXX-E (2706260015)

Trước đây, khi nhắc đến mạng Industrial Ethernet ngoài hiện trường, 99% kỹ sư mặc định dùng giắc M12 D-code. Nhưng khi các dòng camera thị giác máy (Vision Sensors) và đầu đọc mã vạch 2D thu nhỏ kích thước chỉ còn bằng hai ngón tay, cổng M12 trở nên quá khổ. Nó chiếm gần hết diện tích mặt sau của thiết bị, khiến việc bố trí cáp nguồn và cáp tín hiệu cạnh nhau trở nên bất khả thi.

Chuẩn kết nối M8 D-code ra đời chính là để giải phóng không gian cơ khí:

• Đường kính ren chỉ 8 mm (so với 12 mm của M12), giúp giảm hơn 35% diện tích chiếm dụng trên vỏ cảm biến và nhẹ hơn một nửa. Dù nhỏ gọn, bên trong giắc vẫn tích hợp đủ 4 chân tiếp xúc mạ vàng, truyền dẫn tốc độ Fast Ethernet 100 Mbit/s chuẩn Cat.5e.

• Ký hiệu DSS nghĩa là “D-code Socket Straight” – đầu giắc tròn M8 dạng cái thẳng. Đa số các dòng camera công nghiệp mini hoặc đầu đọc barcode của Keyence, Cognex đều tích hợp sẵn cổng cắm đực (Male pin) nhô ra ngoài vỏ. Đầu cái DSS của Weidmüller cắm vừa khít vào cổng này, vặn khóa ren kim loại mạ niken tạo thành kết cấu kín nước IP67.

• Đầu còn lại là dạng cắt hở (Open wire) dài 1.5 mét: Cự ly kết nối vừa vặn từ cảm biến trên bàn máy, luồn qua xích kéo ngắn của trục trượt để đi thẳng vào hộp đấu nối cục bộ hoặc tủ PLC.

• Vỏ bọc PUR (Polyurethane) cao cấp: Kháng dầu khoáng, dung dịch tưới nguội máy CNC, không chứa halogen và không bị giòn nứt khi uốn mỏi liên tục.

2. Thông số kỹ thuật chi tiết

Bảng dữ liệu kỹ thuật được trích xuất từ hồ sơ kỹ thuật chính hãng Weidmüller cho mã hàng 2706260015:

3. Đặc điểm kỹ thuật nổi bật: Góc nhìn thực chiến từ xưởng máy

Tại sao các kỹ sư tự động hóa lại ưu tiên đặt mua cáp đúc sẵn M8 D-code thay vì tự mua đầu giắc về hàn? Câu trả lời nằm ở độ khó gia công và yêu cầu cơ khí thực tế:

               CẤU TRÚC KẾT NỐI CỦA CÁP M8 D-CODE (DSS)
    Camera công nghiệp / Cảm biến laser (Cổng M8 đực)
    ┌───────────────────────────────────┐
    │ Cổng cắm M8 D-code đực nhô ra ngoài│
    └─────────────────┬─────────────────┘
                      │
                      ▼
    [Đầu cái M8 D-code đúc sẵn IP67 (DSS)] ──> Khóa ren kim loại M8 chống rung lắc
    ────────────────────────────────────────
    [Thân cáp vỏ PUR lõi Star-Quad dài 1.5m]──> Uốn lượn trong xích kéo máy CNC
    ────────────────────────────────────────
    [Đầu để hở 4 dây đấu nối vào tủ điện]  ──> Đấu domino hoặc bấm hạt RJ45

Giảm 35% kích thước – Tối ưu tải trọng cho cánh tay robot mini

Trên các cánh tay robot Scara tốc độ cao hoặc robot cộng tác (Cobot) lắp ráp linh kiện điện thoại, mỗi gram tải trọng đặt trên cổ tay robot đều ảnh hưởng trực tiếp đến quán tính và độ rung khi dừng máy.

• Giắc cắm M8 D-code có đường kính ren chỉ 8 mm, giúp giảm đáng kể trọng lượng và kích thước so với giắc M12.

• Thiết kế thanh mảnh giúp đầu cắm không cản trở góc chiếu của đèn LED trợ sáng camera, cho phép bố trí cảm biến ở những khe máy chật hẹp nhất mà không sợ va quẹt vào đồ gá (jig).

Tại sao không nên tự hàn giắc M8 ngoài công trường?

Khoảng cách giữa 4 chân kim của giắc M8 chỉ khoảng 1.0 mm. Thợ cơ điện dùng mỏ hàn thiếc thủ công ngoài công trường gặp rất nhiều rủi ro:

1. Nhiệt độ mỏ hàn dễ làm chảy phần nhựa cách điện siêu mỏng bên trong, gây chập chân tín hiệu vi sai.

2. Rất khó để bọc kín lớp lưới giáp chống nhiễu 360 độ vào vỏ giắc kim loại nhỏ xíu, khiến đường truyền Profinet bắt trọn sóng hài từ biến tần.

   Sợi cáp Weidmüller 2706260015 được hàn đúc bằng dây chuyền robot tự động tại Đức, kiểm tra điện áp đánh thủng 100% trước khi đóng gói, đảm bảo tiếp xúc điện hoàn hảo và kín nước IP67 tuyệt đối.

Chiều dài 1.5 mét – Vừa đủ, không thừa dây

Trên các bàn máy kiểm tra tự động, cảm biến thường gắn ngay trên trục trượt di chuyển khoảng 50–80 cm. Sợi cáp dài 1.5m sau khi đi qua xích kéo sẽ vừa chạm tới hộp đấu nối chia dây cục bộ. Việc không có dây thừa lòng thòng giúp bàn máy luôn gọn gàng, giảm thiểu nguy cơ vướng mắc làm đứt dây mạng trong lúc máy chạy tốc độ cao.

4. Ứng dụng thực tế tại Hà Nội và khu vực Hưng Yên

Cáp mạng Profinet M8 D-code Weidmüller 1.5m là phụ kiện kết nối chiến lược trong các ngành công nghệ cao:

• Hệ thống camera kiểm tra linh kiện bán dẫn (Machine Vision) tại Hưng Yên:

  Tại KCN Thăng Long II, Phố Nối A, các dây chuyền sản xuất bo mạch điện tử sử dụng các cụm camera vi mô kiểm tra chân chip IC. Camera mini trang bị cổng ra M8 D-code đực. Sợi cáp 1.5m đầu cái DSS cắm trực tiếp vào camera, luồn qua xích kéo ngắn của bàn soi tự động và đầu hở đấu vào tủ điều khiển trung tâm.

• Cảm biến đo khoảng cách laser và đầu đọc mã vạch quanh Vành đai 3, Thanh Xuân:

  Dọc trục đường Nguyễn Trãi, Thanh Xuân, các xưởng chế tạo máy phân loại bưu kiện tự động tích hợp đầu đọc barcode tốc độ cao chạy giao thức Profinet/EtherCAT. Cổng mạng M8 D-code giúp cụm đầu đọc gắn gọn gàng ngay trên thanh dẫn hướng băng tải mà không bị rung lắc làm lệch tia quét laser.

• Cụm tay gắp robot Scara trong phòng sạch:

  Trên các bàn máy lắp ráp thiết bị y tế tại Văn Giang (gần Ecopark, Phụng Công), robot Scara chuyển động gắp nhả linh kiện liên tục. Cáp mạng M8 siêu nhẹ giúp giảm quán tính chuyển động của trục Z robot, vỏ PUR không phát sinh bụi nhựa, đáp ứng tiêu chuẩn phòng sạch Cleanroom khắt khe.

5. Bảng so sánh: Cáp M8 D-code với Cáp M12 D-code truyền thống

Hãy cùng đối chiếu thực tế giữa chuẩn kết nối M8 D-code thế hệ mới và chuẩn M12 truyền thống:

6. Hướng dẫn lắp đặt và đấu nối đầu hở cáp M8 D-Code

Để kết nối giắc M8 vào cảm biến đạt độ kín IP67 và không làm hỏng chân kim siêu nhỏ, kỹ thuật viên nên làm theo các bước sau:

1. Cắm đúng khớp định hướng M8 D-code:

   • Đầu cắm M8 D-code có rãnh định vị cơ khí tinh vi bên trong.

   • Căn đúng rãnh định hướng giữa đầu cái (DSS) và chân đực của cảm biến trước khi ấn nhẹ vào. Tuyệt đối không xoay vặn thân giắc khi các chân kim chưa khớp rãnh vì lực xoắn sẽ làm gãy các chân kim siêu nhỏ bên trong.

2. Siết vòng ren kim loại M8:

   • Dùng tay xoay vòng ren kim loại mạ niken theo chiều kim đồng hồ cho đến khi ren ăn chặt khít.

   • Dùng dụng cụ siết giắc M8 chuyên dụng (như Weidmüller Screwty M8) siết nhẹ với mô-men xoắn khuyến cáo 0.4 đến 0.6 Nm để gioăng cao su bên trong ép kín đạt chuẩn ngâm nước IP67. Không siết quá lực làm toét ren đồng M8.

3. Đấu nối 4 dây đầu hở (1.5 mét) vào tủ điều khiển:

   • Tuốt bỏ lớp vỏ PUR ngoài khoảng 30–40 mm, gom lớp lưới đồng bện lại để tiếp địa mass tủ điện.

   • Bấm đầu cos pin hoặc bấm hạt mạng RJ45 theo đúng quy chuẩn màu dây PROFINET:

     • Chân 1 (TX+): Dây màu VÀNG

     • Chân 2 (RX+): Dây màu TRẮNG

     • Chân 3 (TX-): Dây màu CAM

     • Chân 4 (RX-): Dây màu XANH DƯƠNG

7. Các câu hỏi thường gặp (FAQ)

Câu 1: Chuẩn kết nối “M8 D-code” trên cáp Weidmüller 2706260015 có gì khác so với M12 D-code?

M8 D-code (theo chuẩn quốc tế IEC 61076-2-114) là phiên bản thu nhỏ của chuẩn mạng M12 D-code truyền thống. Với đường kính ren chỉ 8 mm (nhỏ hơn 35% so với M12), nó giúp tiết kiệm tối đa diện tích trên các thiết bị cảm biến và camera mini, giảm trọng lượng cho cánh tay robot mà vẫn duy trì trọn vẹn tốc độ truyền mạng Fast Ethernet 100 Mbit/s chuẩn Cat.5e.

Câu 2: Ký hiệu “DSS” trong mã sản phẩm có ý nghĩa kỹ thuật là gì?

Trong hệ thống mã hóa của Weidmüller, “DSS” là viết tắt của “M8 D-code Socket, Straight” – nghĩa là đầu giắc cắm tròn M8 dạng cái thẳng (có lỗ nhận chân kim). Rất nhiều dòng cảm biến đo lường và camera công nghiệp mini được tích hợp sẵn cổng cắm đực (Male pin), do đó sợi cáp đầu cái DSS là phụ kiện tương thích hoàn hảo để cắm nối trực tiếp.

Câu 3: Mua cáp Profinet M8 D-code Weidmüller 2706260015 chính hãng tại Hưng Yên và Hà Nội ở đâu?

ThanhCongTech là đại lý phân phối chính thức các dòng sản phẩm Industrial Ethernet và cáp đúc sẵn Weidmüller tại miền Bắc. Quý khách hàng có thể ghé văn phòng Hà Nội tại số 82 Nguyên Tuân (Thanh Xuân) hoặc kho Hưng Yên tại số 197 Thủy Nguyên Ecopark (Văn Giang, ngay cạnh xã Phụng Công). Hàng luôn có sẵn để phục vụ giao nhanh trong ngày cho các KCN Phố Nối, Thăng Long II, Yên Mỹ và các dự án nội thành Hà Nội.

Câu 4: Vì sao không nên tự mua giắc M8 rời về hàn dây tại hiện trường?

Các chân kim của giắc M8 có khoảng cách cực kỳ nhỏ (chưa tới 1 mm). Việc hàn thiếc thủ công bằng tay ngoài hiện trường rất khó tiếp địa lớp lưới chống nhiễu 360 độ và dễ làm chảy nhựa gây chập chân tín hiệu. Sử dụng cáp đúc sẵn đùn cao áp tự động từ nhà máy Weidmüller đảm bảo 100% chuẩn kín nước IP67 và không bao giờ bị lỗi truyền thông.

Câu 5: Vỏ nhựa Polyurethane (PUR) của sợi cáp này có chịu được dầu cắt gọt máy CNC không?

Hoàn toàn chịu được. Nhựa PUR cao cấp của Weidmüller có đặc tính kháng dầu khoáng, kháng dung dịch dầu tưới nguội pha nước (coolant) trong máy gia công cơ khí và chống mài mòn vượt trội so với vỏ nhựa PVC thông thường. Cáp không bị trương nở, mủn nhão hay giòn nứt sau nhiều năm tiếp xúc với dầu mỡ công nghiệp.

Câu 6: Cáp này chịu được bao nhiêu chu kỳ uốn gập trong xích dẫn cáp (Drag chain)?

Thuộc dòng cáp PROFINET Type C (IE-C5DD), sợi cáp được chế tạo từ các sợi đồng mềm mạ thiếc bện nhiều sợi nhỏ ($4 \times \text{AWG 22/7}$) kết hợp cấu trúc bện chữ thập Star-Quad. Khi được lắp đặt đúng bán kính uốn cong tiêu chuẩn ($R \ge 7.5 \times D$), cáp chịu được tới 3 triệu chu kỳ uốn gập liên tục trong xích kéo mà không bị đứt gãy lõi đồng ngầm.

Câu 7: Chiều dài 1.5 mét có phù hợp cho việc lắp ráp trên máy móc chuyển động không?

Chiều dài 1.5 mét là kích thước tối ưu nhất để kết nối từ cảm biến laser hoặc camera mini gắn trên bàn trượt máy, luồn qua xích kéo ngắn và đi vào hộp đấu nối chia dây cục bộ. Nó vừa vặn để đi dây gọn gàng mà không bị thiếu hụt, đồng thời tránh được tình trạng sinh ra những búi dây thừa lòng thòng gây bắt nhiễu sóng hài.

Câu 8: Cáp này có dùng được cho mạng EtherCAT hoặc Ethernet/IP không?

Hoàn toàn dùng được. Mặc dù cáp được gắn nhãn màu xanh lá cây theo chuẩn PROFINET, nhưng về mặt truyền dẫn vật lý, nó đáp ứng chuẩn Cat.5 / Cat.5e với tốc độ truyền 100 Mbit/s và trở kháng $100\,\Omega$. Do đó, cáp tương thích hoàn hảo với tất cả các giao thức mạng Ethernet công nghiệp 4 chân sử dụng cổng M8 D-code như EtherCAT, Ethernet/IP, Modbus TCP và CC-Link IE Field Basic.

8. Kết luận

Trong xu hướng tự động hóa vi mô và chế tạo máy chính xác, chuẩn kết nối thu nhỏ M8 D-code là bước tiến tất yếu để giải phóng không gian cơ khí và tối ưu hóa tải trọng chuyển động. Cáp mạng công nghiệp đúc sẵn đầu cái Weidmüller IE-C5DD4UG0015DSSXXX-E (Mã 2706260015) với đầu cắm M8 D-code cái thẳng chuẩn IP67, chiều dài 1.5 mét vừa vặn cho cụm máy mini, vỏ nhựa PUR siêu chịu lực xích kéo và kết cấu chống nhiễu kép SF/UTP là giải pháp kỹ thuật tinh gọn, đẳng cấp và tin cậy hàng đầu cho các hệ thống thị giác máy và cảm biến thông minh.

Quý khách hàng, nhà thầu tự động hóa, kỹ sư chế tạo máy và các xưởng cơ điện tại Hà Nội cũng như tỉnh Hưng Yên (Văn Giang, Phụng Công, Ecopark, Phố Nối, Thăng Long II) có thể liên hệ ngay với ThanhCongTech để nhận mẫu trải nghiệm thực tế, tư vấn kỹ thuật mạng công nghiệp chuyên sâu và nhận bảng báo giá dự án ưu đãi nhất.
