Nút Bịt Ren M20 Weidmuller Đồng Hà Nội, Hưng Yên

Đánh giá nút bịt ren kim loại Weidmuller VP M20-MS65 (1777740000). Đồng mạ niken cao cấp, chuẩn IP65/IP68. Sẵn hàng tại kho Thanh Xuân và Ecopark Hưng Yên.

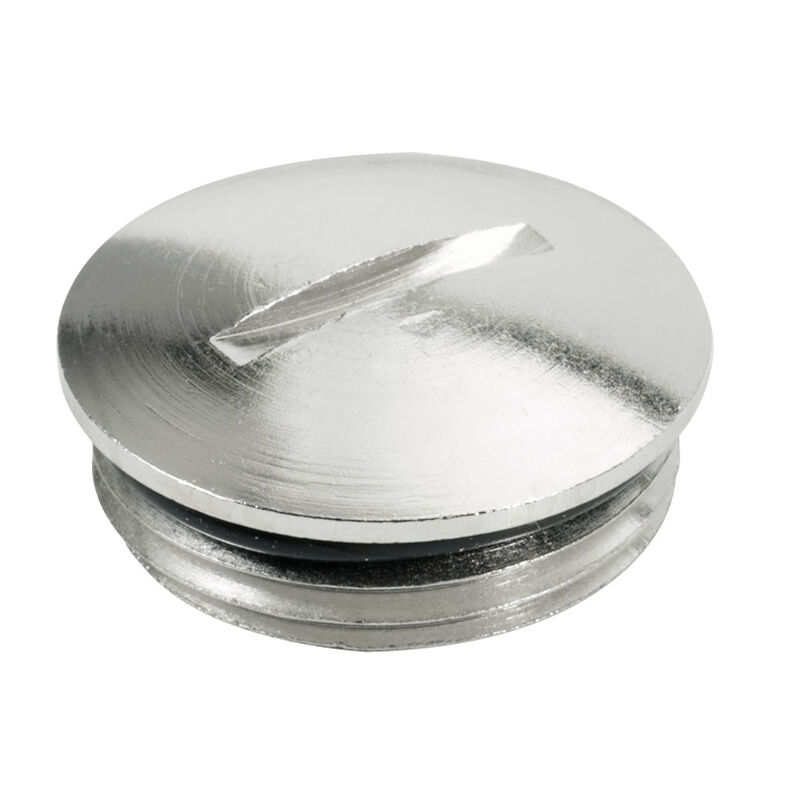

• Sản phẩm: Nút bịt ren kim loại đầu tròn Weidmüller VP M20-MS65 (Mã đặt hàng: 1777740000).

• Công dụng: Bịt kín các lỗ ren M20x1.5 dư thừa hoặc lỗ chờ dự phòng trên thành tủ điện, vỏ động cơ, hộp đấu nối chia dây; bảo vệ chống nước, chống bụi bẩn, ngăn côn trùng xâm nhập đạt chuẩn IP65 (lên tới IP68 khi lắp kèm gioăng O-ring).

• Đối tượng: Kỹ sư chế tạo máy, thợ lắp ráp tủ bảng điện công nghiệp, đội ngũ bảo trì dây chuyền nhà máy, nhà thầu cơ điện trạm bơm và chiếu sáng.

• Khu vực phục vụ: Hà Nội (Thanh Xuân, Hoàng Mai, Cầu Giấy, trục đường Nguyễn Trãi – Vành đai 3) và Hưng Yên (Văn Giang, Phụng Công, KĐT Ecopark, KCN Phố Nối A/B, Thăng Long II, Yên Mỹ).

• Liên hệ: ThanhCongTech – Hotline: 02435202636 – Website: thanhcongtech.vn.

Nút bịt ren Weidmüller VP M20-MS65 (mã quốc tế 1777740000) là phụ kiện bịt kín cơ khí bằng đồng thau mạ niken, sử dụng ren hệ mét tiêu chuẩn M20x1.5 (chiều dài ren 6.0 mm, đường kính nắp tròn 22 mm xẻ rãnh tuốc-nơ-vít). Thiết bị đảm nhận nhiệm vụ bịt kín các cổng luồn cáp chưa sử dụng hoặc các lỗ ren taro sẵn dự phòng trên vỏ tủ điện, hộp nối Klippon và thân động cơ máy móc, duy trì cấp độ bảo vệ chống nước và bụi bẩn đạt chuẩn IP65 (và đạt chuẩn IP68 khi kết hợp cùng vòng đệm O-ring NBR).

Tại các nhà máy cơ khí, ép nhựa ở Hưng Yên (dọc trục Quốc lộ 5, đường Nguyễn Văn Linh, KCN Phố Nối, Thăng Long II, Yên Mỹ) và các công trình cơ điện quanh khu vực Văn Giang (gần Ecopark, Phụng Công), Thanh Xuân, Vành đai 3 Hà Nội, chiếc nút bịt ren nhỏ bé này đóng vai trò sống còn trong an toàn vận hành. Trong quá trình nâng cấp dây chuyền hoặc dọn dẹp các đường cáp cũ bị loại bỏ, nhiều thợ điện thường bỏ trống lỗ khoét ren M20 hoặc lấy băng dính bịt tạm. Khí hậu miền Bắc nồm ẩm, bụi mạt kim loại và côn trùng (thằn lằn, gián, chuột) theo những lỗ hở này chui vào trong tủ, gây ra những vụ nổ chập ngắn mạch pha kinh hoàng làm tê liệt cả dây chuyền. Nút bịt kim loại nguyên khối của Weidmüller bịt kín phẳng phiu lỗ ren, vừa ngăn nước bụi tuyệt đối, vừa giữ nguyên khả năng chắn sóng điện từ (EMC) của vỏ tủ kim loại.

1. Tổng quan sản phẩm Weidmüller VP M20-MS65 (Mã 1777740000)

Anh em làm bảo trì tủ điện lâu năm đều biết một sự thật cay đắng: nguyên nhân gây chập nổ tủ điện công nghiệp nhiều khi không phải do thiết bị hỏng, mà do một con thằn lằn chui qua lỗ chờ dự phòng rơi thẳng vào thanh cái đồng 380V.

Khi chế tạo tủ bảng điện, các kỹ sư thường khoét sẵn một số lỗ ren M20 ở đáy tủ để dự phòng cho việc mở rộng cảm biến hay lắp thêm động cơ sau này. Nếu để trống, vỏ tủ điện dù đắt tiền đến đâu cũng mất sạch cấp bảo vệ IP. Nhiều người chọn cách dán băng dính cách điện hoặc trét keo silicon. Sau vài tháng gặp nhiệt độ cao trong tủ và hơi ẩm ngoài trời, lớp băng dính bị nhũn nát, bong tróc, tạo thành cái bẫy rò nước vào mạch điện.

Mã sản phẩm Weidmüller 1777740000 sinh ra để hoàn thiện chi tiết này một cách chuyên nghiệp nhất:

• Ký hiệu VP là viết tắt của từ tiếng Đức “Verschlussstopfen” (Blanking Plug / Sealing Plug – Nút bịt ren làm kín).

• Thân nút được tiện chuẩn xác từ phôi đồng thau nguyên khối, mạ niken bề mặt sáng bóng, mang bước ren M20 x 1.5 mm sắc nét.

• Mặt trên của nút được thiết kế dạng đầu tròn phẳng mỏng (đường kính 22 mm), xẻ rãnh tuốc-nơ-vít hai cạnh (slotted drive) để kỹ thuật viên dễ dàng vặn chặt áp sát vào thành tủ.

• Chiều dài ren 6.0 mm rất vừa vặn, không bị thò sâu vào bên trong lòng tủ gây vướng víu cho máng đi dây hay các linh kiện lắp sát đáy.

2. Thông số kỹ thuật chi tiết

Bảng dữ liệu kỹ thuật được trích xuất từ tài liệu kỹ thuật chính hãng Weidmüller cho mã hàng 1777740000:

3. Đặc điểm kỹ thuật nổi bật: Bóc tách chất lượng cơ khí của nút bịt Weidmüller

Tuy chỉ là một chi tiết phụ kiện nhỏ bé, nhưng VP M20-MS65 được Weidmüller sản xuất với độ tinh xảo cơ khí tương đương một đầu nối công nghiệp:

               MẶT CẮT LẮP ĐẶT CỦA NÚT BỊT VP M20-MS65
    [Rãnh xẻ tuốc-nơ-vít dẹt] ──> Dễ dàng vặn chặt phẳng sát mặt bích
                 │
                 ▼
    [Mặt nón đường kính 22mm] ──> Che kín hoàn toàn mép lỗ khoét phi 20.5mm
                 │
                 ▼
    [Gờ đệm O-ring NBR]       ──> Ép chặt tạo chuẩn kín ngâm nước IP68
                 │
                 ▼
    [Đoạn ren đồng M20 x 6mm] ──> Không thò sâu, không vướng lòng tủ điện

Giữ vững tính liên tục của lồng chắn sóng điện từ (EMC Shielding)

Khi bạn thi công tủ điện chứa biến tần hoặc bộ điều khiển servo, vỏ tủ kim loại đóng vai trò như một lồng Faraday chắn sóng điện từ (EMC).

• Nếu trên vỏ tủ có những lỗ khoét hở đường kính 20 mm, sóng hài tần số cao sẽ bức xạ qua lỗ hổng này phát tán ra ngoài hoặc thu nhận nhiễu từ môi trường xung quanh.

• Nút bịt bằng nhựa giá rẻ không thể ngăn được sóng điện từ. Trong khi đó, VP M20-MS65 bằng đồng mạ niken dẫn điện tốt, khi vặn chặt vào vỏ tủ kim loại sẽ khép kín hoàn toàn bề mặt tiếp địa, giữ nguyên hiệu quả chắn sóng EMC cho toàn bộ hệ thống điều khiển.

Đầu tròn mỏng phẳng thẩm mỹ – Không va quẹt

Mặt nắp tròn đường kính 22 mm chỉ nhô ra ngoài vách tủ khoảng 3 mm với các mép được vát tròn tinh tế. Khi công nhân di chuyển hoặc thao tác quanh tủ điện, phần nắp phẳng này không bị vướng mắc vào quần áo hay dụng cụ mang vác, loại bỏ hoàn toàn nguy cơ bị va chạm làm gãy nút bịt như các loại nút nhựa nhô cao ngoài thị trường.

Chịu nhiệt độ cao và tàn lửa hàn xì

Trong các xưởng cơ khí chế tạo, mạt kim loại nóng đỏ và xỉ hàn từ máy hàn que, máy cắt plasma bắn tung tóe khắp nơi. Nút bịt nhựa sẽ bị xỉ hàn bắn thủng lỗ chỗ ngay lập tức. Thân đồng mạ niken nguyên khối của Weidmüller hoàn toàn trơ với tàn lửa hàn xì, giữ cho đáy tủ và mặt bên luôn phẳng phiu, an toàn.

4. Ứng dụng thực tế tại Hà Nội và khu vực Hưng Yên

Nút bịt ren M20 kim loại là phụ kiện tiêu chuẩn không thể thiếu ở các hạng mục:

• Tủ điện máy ép nhựa, máy dập tôn tại Hưng Yên:

  Tại các KCN Phố Nối A, Thăng Long II, Yên Mỹ và dọc tuyến đường Nguyễn Văn Linh, các dây chuyền máy móc thường xuyên được cải tiến, thay đổi vị trí cảm biến. Khi rút bỏ các đường cáp cũ, kỹ thuật viên chỉ cần vặn nút bịt VP M20-MS65 vào lỗ ren cũ. Tủ điện ngay lập tức được phục hồi chuẩn kín bụi IP65, ngăn chặn tuyệt đối mạt phoi sắt và hơi dầu làm mát chui vào cọc đấu nối.

• Tủ điện hạ thế ngoài trời tại KĐT Ecopark (Văn Giang, Phụng Công):

  Các tủ điện chiếu sáng sân golf, tủ điều khiển đài phun nước cảnh quan tại Ecopark thường được đúc sẵn nhiều lỗ chờ M20 ở đáy tủ. Sử dụng nút bịt đồng mạ niken giúp ngăn chặn hơi ẩm nồm từ đất bốc lên và ngăn thằn lằn, côn trùng chui vào làm tổ bên trong tủ điện.

• Hộp chia dây (Junction box) trên máy công cụ tại Thanh Xuân, Vành đai 3:

  Dọc trục đường Nguyễn Trãi, Thanh Xuân, các xưởng chế tạo máy đóng gói, máy in công nghiệp sử dụng các hộp nhôm đúc chia dây có sẵn 3 đến 4 cổng ren M20. Khi máy chỉ dùng 2 cổng, 2 cổng còn lại được bịt bằng VP M20-MS65, mang lại vẻ ngoài bóng bẩy, chuẩn mực công nghiệp châu Âu cho sản phẩm xuất xưởng.

5. Bảng so sánh: Weidmüller VP M20-MS65 với các giải pháp bịt lỗ khác

Nhiều thợ cơ điện khi thiếu vật tư thường dùng các biện pháp chữa cháy. Hãy cùng so sánh thực tế giữa các giải pháp:

6. Hướng dẫn lắp đặt đúng kỹ thuật để đạt chuẩn chống nước IP68

Để việc bịt kín lỗ ren M20 đạt cấp bảo vệ tối đa và không bao giờ bị rò rỉ nước, bạn hãy lưu ý các thao tác sau:

1. Chuẩn bị lỗ ren:

   • Nếu thành tủ là lỗ taro ren M20x1.5 (trên vỏ nhôm đúc, vỏ gang hoặc tấm bích dày), hãy dùng khí nén thổi sạch bụi phoi kim loại trong rãnh ren.

   • Nếu bắt vào tấm tôn tủ điện mỏng (lỗ khoét trơn phi 20.5 mm chưa có ren), bạn cần mua thêm một chiếc đai ốc khóa ren M25/M20 bằng đồng mạ niken (M20 Brass Locknut) để siết hãm từ phía bên trong thành tủ.

2. Nâng cấp chuẩn ngâm nước IP68 bằng gioăng O-ring:

   • Mặc định khi vặn phẳng vào mặt bích, sản phẩm đạt chuẩn chống bụi nước IP65.

   • Nếu tủ điện đặt ngoài trời mưa lớn hoặc nơi thường xuyên bị ngập nước, hãy lồng thêm một vòng gioăng cao su tròn O-ring NBR cỡ M20 vào sát cổ ren của nút bịt trước khi vặn vào. Khi siết chặt, nắp nón 22 mm sẽ ép bẹp gioăng cao su, tạo thành một lớp đệm kín nước ngâm sâu tuyệt đối đạt chuẩn IP68.

3. Thao tác vặn siết bằng tuốc-nơ-vít dẹt:

   • Dùng tuốc-nơ-vít hai cạnh (bản dẹt) có độ dày mũi vừa khít với rãnh xẻ trên nắp nút bịt.

   • Vặn nhẹ nhàng theo chiều kim đồng hồ cho đến khi mặt nón áp sát phẳng phiu vào bề mặt thành tủ. Không dùng tuốc-nơ-vít quá nhỏ hoặc lệch góc vì có thể làm toét cạnh rãnh xẻ mạ niken.

7. Các câu hỏi thường gặp (FAQ)

Câu 1: Nút bịt ren Weidmüller VP M20-MS65 (1777740000) dùng cho lỗ khoét kích thước bao nhiêu?

Mã sản phẩm 1777740000 sử dụng bước ren hệ mét M20x1.5 (đường kính ngoài 20.0 mm). Thiết bị chuyên dùng để vặn khít vào các lỗ ren M20 đã taro sẵn trên vỏ máy, hoặc bắt xuyên qua các lỗ khoét trơn có đường kính danh định từ 20.2 mm đến 20.5 mm trên tấm tôn tủ điện mỏng.

Câu 2: Sản phẩm này có khả năng chống nước đạt cấp bảo vệ IP bao nhiêu?

Theo tiêu chuẩn nhà sản xuất Weidmüller, nút bịt VP M20-MS65 khi vặn sát vào bề mặt đạt cấp độ bảo vệ chống nước bắn tóe IP65. Khi kỹ thuật viên lắp thêm một vòng gioăng cao su tròn O-ring NBR tại cổ ren, thiết bị đạt cấp bảo vệ chống ngâm nước sâu IP68, hoàn toàn an toàn khi lắp đặt ngoài trời mưa bão hoặc trong hố ga kỹ thuật.

Câu 3: Mua nút bịt ren Weidmüller 1777740000 chính hãng tại Hưng Yên và Hà Nội ở đâu?

ThanhCongTech là đại lý phân phối chính thức các dòng sản phẩm đấu nối và phụ kiện tủ điện Weidmüller tại miền Bắc. Quý khách hàng có thể ghé văn phòng Hà Nội tại số 82 Nguyên Tuân (Thanh Xuân) hoặc kho Hưng Yên tại số 197 Thủy Nguyên Ecopark (Văn Giang, sát cạnh xã Phụng Công). Hàng luôn có sẵn số lượng lớn đóng hộp 100 chiếc để phục vụ giao nhanh trong ngày cho các KCN Phố Nối, Thăng Long II, Yên Mỹ và các dự án nội thành Hà Nội.

Câu 4: Vì sao nên dùng nút bịt đồng mạ niken thay vì nút bịt nhựa giá rẻ?

Nút bịt đồng mạ niken có độ bền cơ học vượt trội, không bao giờ bị lão hóa hay giòn gãy dưới ánh nắng mặt trời, chịu được tàn lửa hàn xì và chống chuột bọ cắn phá tuyệt đối. Đặc biệt, vật liệu kim loại dẫn điện giúp duy trì tính liên tục của lồng chắn sóng điện từ (EMC), ngăn chặn sóng hài biến tần bức xạ qua các lỗ hở trên vỏ tủ.

Câu 5: Chiều dài đoạn ren 6.0 mm của sản phẩm này có ưu điểm gì?

Chiều dài ren 6.0 mm là kích thước tối ưu được Weidmüller tính toán kỹ lưỡng: nó vừa đủ dài để ăn khớp chắc chắn từ 3 đến 4 bước ren trên thành tủ kim loại, nhưng lại đủ ngắn để không bị thò sâu vào bên trong lòng tủ, giúp tiết kiệm không gian và không gây cọ quẹt vào máng dây điện hay linh kiện bên trong.

Câu 6: Mã sản phẩm 1777740000 này có đi kèm sẵn đai ốc khóa (locknut) không?

Quy cách đóng gói tiêu chuẩn từ Weidmüller cho mã 1777740000 là đóng hộp 100 chiếc nút bịt kim loại. Đai ốc khóa M20 bằng đồng mạ niken (M20 Brass Locknut) được bán theo mã phụ kiện rời, vì phần lớn nút bịt được vặn trực tiếp vào lỗ đã có ren trên thân nhôm đúc. Nếu bắt vào tôn mỏng cần đai ốc hãm, quý khách chỉ cần yêu cầu ThanhCongTech cấp kèm đai ốc khóa M20 đồng bộ.

Câu 7: Có thể dùng nút bịt này cho môi trường phòng nổ Zone 1/Zone 2 được không?

Mã VP M20-MS65 là dòng nút bịt tiêu chuẩn công nghiệp (Industrial Standard) chịu nước IP65/IP68, không mang chứng chỉ phòng nổ ATEX Ex d. Nếu công trình của bạn là khu vực nguy hiểm dễ cháy nổ bắt buộc phải có chứng chỉ ATEX/IECEx, bạn phải sử dụng dòng nút bịt phòng nổ chuyên dụng của Weidmüller (như dòng Klippon Stopping Plug VP Ex d với chiều dài ren tối thiểu 15–16 mm).

Câu 8: Nắp tròn xẻ rãnh tuốc-nơ-vít dẹt có dễ tháo lắp khi cần mở rộng cáp sau này không?

Rất dễ dàng. Rãnh xẻ tuốc-nơ-vít được gia công sâu và vuông vức. Khi cần luồn thêm cáp điện mới vào tủ, kỹ thuật viên chỉ mất vài giây dùng tuốc-nơ-vít dẹt vặn ngược chiều kim đồng hồ là có thể tháo nút bịt ra để thay thế bằng ốc siết cáp (cable gland) mà không làm trầy xước hay móp méo vỏ tủ điện.

8. Kết luận

Chất lượng và độ tin cậy của một tủ điện công nghiệp được định đoạt từ những chi tiết nhỏ nhất. Việc bỏ qua các lỗ khoét dư thừa chính là con đường ngắn nhất dẫn đến sự cố ngập nước, ẩm mốc và chập cháy toàn bộ thiết bị bên trong. Nút bịt ren kim loại Weidmüller VP M20-MS65 (Mã 1777740000) với chất liệu đồng thau mạ niken sáng bóng, chuẩn làm kín IP65/IP68 và thiết kế đầu tròn phẳng thẩm mỹ là giải pháp cơ khí chuẩn mực, bảo vệ trọn vẹn độ kín khít và an toàn lâu dài cho mọi hệ thống tủ bảng điện.

Quý khách hàng, xưởng lắp ráp tủ bảng điện, nhà thầu cơ điện và các kỹ sư nhà máy tại Hà Nội cũng như tỉnh Hưng Yên (Văn Giang, Phụng Công, Ecopark, Phố Nối, Thăng Long II) có thể liên hệ ngay với ThanhCongTech để nhận mẫu trải nghiệm thực tế, tư vấn kỹ thuật chuyên sâu và nhận bảng báo giá dự án ưu đãi nhất cho số lượng lớn.
