Cáp Nhảy Profinet RJ45 Weidmuller 0.5m Hà Nội, Hưng Yên

Đánh giá cáp mạng Profinet Weidmuller 0.5m đúc 2 đầu RJ45 (1173030005). Vỏ PUR chịu xích kéo, chống nhiễu. Sẵn kho Thanh Xuân và Ecopark Hưng Yên.

• Sản phẩm: Cáp nhảy mạng công nghiệp đúc sẵn hai đầu RJ45 Weidmüller IE-C5DD4UG0005A20A20-E (Mã đặt hàng: 1173030005).

• Công dụng: Cầu nối mạng dữ liệu tốc độ 100 Mbit/s chuẩn PROFINET / Industrial Ethernet giữa các thiết bị lắp gần nhau trên thanh ray tủ điện (như PLC, Switch mạng, HMI, biến tần); đúc sẵn hai đầu giắc mạng RJ45 bọc kim loại chống nhiễu (IP20) có chụp bảo vệ lẫy khóa; chiều dài tối ưu 0.5 mét (50 cm); vỏ bọc ngoài bằng nhựa Polyurethane (PUR) màu xanh lá cây chịu nhiệt, kháng dầu và tương thích uốn mỏi xích kéo (Drag chain) tới 3 triệu chu kỳ.

• Đối tượng: Kỹ sư thiết kế tủ bảng điện tự động hóa, thợ thi công lắp ráp tủ điều khiển PLC, kỹ thuật viên bảo trì hệ thống mạng nội bộ nhà máy.

• Khu vực phục vụ: Hà Nội (Thanh Xuân, Hoàng Mai, Cầu Giấy, trục đường Nguyễn Trãi – Vành đai 3) và Hưng Yên (Văn Giang, Phụng Công, KĐT Ecopark, KCN Phố Nối A/B, Thăng Long II, Yên Mỹ).

• Liên hệ: ThanhCongTech – Hotline: 02435202636 – Website: thanhcongtech.vn.

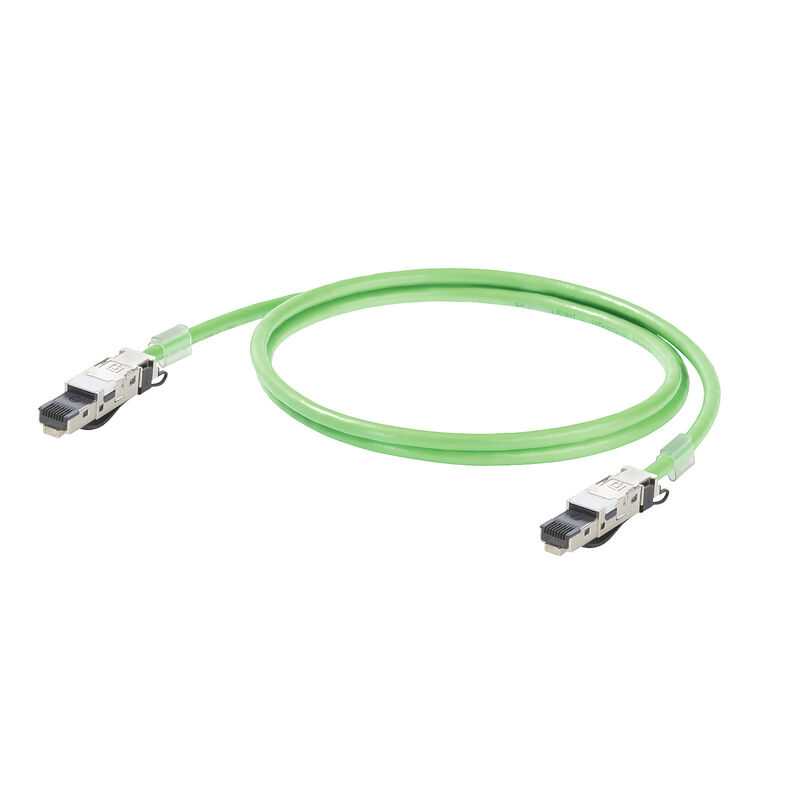

Cáp mạng Weidmüller IE-C5DD4UG0005A20A20-E (mã quốc tế 1173030005) là dòng patch cord mạng công nghiệp Industrial Ethernet PROFINET đúc sẵn chiều dài 0.5 mét (50 cm), trang bị hai đầu giắc mạng RJ45 vỏ kim loại (chuẩn A20 – IP20) tích hợp chụp đúc cao su bảo vệ lẫy khóa chống gãy. Thuộc dòng cáp chuyên dụng PROFINET Type C (ký hiệu C5DD), sản phẩm sở hữu cấu trúc ruột đồng mềm mạ thiếc bện chữ thập Star-Quad ($4 \times \text{AWG 22/7}$), lớp bọc kim loại chống nhiễu kép SF/UTP và lớp vỏ ngoài bằng nhựa Polyurethane (PUR) màu xanh lá cây RAL 6018 không chứa halogen, kháng dầu nhớt công nghiệp và chịu được 3 triệu chu kỳ uốn gập liên tục trong xích dẫn cáp hoặc nếp gập cánh tủ điện.

Tại các nhà xưởng đóng tủ điện và dây chuyền sản xuất tự động ở Hưng Yên (KCN Thăng Long II, Phố Nối A, Phố Nối B, Yên Mỹ) và các trung tâm nghiên cứu, tích hợp hệ thống quanh trục Thanh Xuân, Vành đai 3, Văn Giang (Ecopark, Phụng Công), khoảng cách kết nối giữa CPU PLC (như Siemens S7-1200/1500) sang Switch mạng công nghiệp hoặc màn hình cảm ứng HMI thường chỉ từ 20 đến 40 cm. Việc dùng dây mạng văn phòng vỏ nhựa bấm tay thủ công trong môi trường tủ điện công nghiệp là nguyên nhân hàng đầu gây rớt gói tin: sóng hài từ biến tần đặt cạnh máng dây dễ dàng xuyên thủng lớp vỏ UTP mỏng manh, lẫy nhựa giòn gãy khi rung lắc làm tuột jack mạng. Cáp nhảy đúc sẵn 0.5m chuẩn công nghiệp của Weidmüller mang lại đường truyền tín hiệu sạch, triệt tiêu hoàn toàn búi dây thừa trong máng và bảo đảm tủ điện đạt chuẩn nghiệm thu quốc tế.

1. Tổng quan sản phẩm Weidmüller IE-C5DD4UG0005A20A20-E (Mã 1173030005)

Mở máng dây của một tủ điện điều khiển công nghiệp, bạn sẽ thường thấy một cảnh tượng quen thuộc: thợ điện lấy sợi cáp mạng dài 1.5m hay 2m để nối giữa PLC và switch mạng nằm cách nhau đúng 20 cm trên cùng một thanh ray DIN rail. Đoạn dây thừa dài cả mét bị cuộn tròn nhét chật cứng trong máng đi dây, đè lên các bó dây nguồn 220V/380V. Hiện tượng cảm ứng điện từ xuyên âm xảy ra liên tục, khiến PLC thỉnh thoảng lại báo lỗi “Communication Fault” không rõ nguyên nhân.

Mã sản phẩm Weidmüller 1173030005 là mảnh ghép hoàn thiện sự chuẩn mực cho khoang tủ điện:

• Chiều dài 0.5 mét (50 cm / 500 mm): Độ dài vừa đủ để tạo một đường cong mềm mại từ cổng mạng của PLC sang cổng của Switch hoặc bộ biến tần servo đặt kế bên, không thừa một tấc dây nào làm chật máng.

• Cấu hình A20A20: Cả hai đầu đều là giắc RJ45 bọc kim loại IP20 đúc liền khối nguyên bản tại Đức. Vỏ kim loại của đầu giắc tiếp xúc trực tiếp với lớp giáp chống nhiễu của cáp, tạo thành lồng chắn sóng 360 độ xả thẳng xung nhiễu về vỏ switch mạng.

• Chụp bảo vệ lẫy khóa (Clip protection): Khi luồn dây qua máng nhựa răng lược chật chội, lẫy gạt nhựa của giắc RJ45 được bảo vệ hoàn toàn, không bao giờ bị vướng mắc gãy gập như các loại hạt mạng thông thường.

• Tiêu chuẩn cáp PROFINET Type C (IE-C5DD): Vỏ nhựa PUR (Polyurethane) chịu nhiệt tới +70°C bên trong tủ kín, không bắt lửa lan truyền và không sinh khí độc halogen nguy hiểm.

2. Thông số kỹ thuật chi tiết

Bảng thông số kỹ thuật được trích xuất từ tài liệu kỹ thuật chính hãng Weidmüller cho mã hàng 1173030005:

3. Đặc điểm kỹ thuật nổi bật: Sự vượt trội của cáp nhảy RJ45 công nghiệp Weidmüller

Nhiều thợ điện nghĩ rằng: “Trong tủ điện kín thì dùng dây mạng máy tính bấm tay cũng được”. Nhưng khi vận hành thực tế cạnh biến tần và khởi động từ, cáp Weidmüller khẳng định sự khác biệt đẳng cấp:

               CẤU TRÚC ĐẦU NỐI RJ45 CÔNG NGHIỆP WEIDMULLER
    [Chụp cao su bảo vệ lẫy] ──> Chống gãy lẫy gà khi luồn qua máng nhựa
                │
                ▼
    [Vỏ kim loại bọc ngoài]  ──> Tiếp địa 360° xả xung nhiễu biến tần vào vỏ switch
                │
                ▼
    [Chân tiếp điểm mạ vàng] ──> Chống oxy hóa do nồm ẩm, tiếp xúc điện tuyệt hảo
                │
                ▼
    [Cáp PUR Star-Quad 0.5m] ──> Dài vừa khít giữa 2 thiết bị trên DIN rail

Vỏ giắc kim loại tiếp địa 360° – Chống nhiễu sóng hài biến tần

Khác với hạt mạng RJ45 dân dụng bằng nhựa trong suốt hoàn toàn không có khả năng chống nhiễu, đầu giắc RJ45 của Weidmüller được bọc một lớp vỏ kim loại mạ niken sáng bóng. Lớp kim loại này kết nối trực tiếp với lưới đồng SF/UTP của thân cáp. Khi bạn cắm vào cổng mạng của switch công nghiệp hoặc PLC, toàn bộ xung điện áp cao tần (PWM) do biến tần phát tán vào dây cáp sẽ bị dẫn thẳng xuống tiếp địa vỏ thiết bị, bảo vệ dữ liệu truyền thông không bị lỗi khung (CRC error).

Chụp đúc liền khối bảo vệ lẫy khóa – Không bao giờ gãy lẫy gà

Nỗi bực mình lớn nhất khi đi dây mạng trong máng nhựa răng lược là lẫy khóa bằng nhựa của đầu RJ45 rất dễ bị vướng vào cạnh máng và gãy rời. Khi mất lẫy khóa, đầu cắm sẽ bị lỏng lẻo, chỉ cần máy móc rung lắc là tuột jack mạng. Đầu giắc đúc của Weidmüller có phần chụp cao su vát hình nón trùm kín lẫy khóa, giúp thao tác luồn kéo dây trong máng diễn ra trơn tru mà lẫy gà không bao giờ bị gãy.

Chiều dài 0.5m – Triệt tiêu hoàn toàn dây thừa trong máng

Khoảng cách 50 cm là “tỷ lệ vàng” cho việc đấu nối giữa các thiết bị lắp trên cùng một thanh ray hoặc giữa hai thanh ray liền kề:

• Dây đi thẳng từ cổng PLC xuống máng, lượn nhẹ một góc tròn và trồi lên cổng switch mạng.

• Không có búi dây thừa cuộn tròn làm nghẽn máng nhựa, giúp máng điện luôn thông thoáng, luồng khí đối lưu làm mát tủ điện hoạt động hiệu quả.

4. Ứng dụng thực tế tại Hà Nội và khu vực Hưng Yên

Cáp nhảy Profinet 0.5m hai đầu RJ45 Weidmüller là vật tư tiêu chuẩn trong các tủ điện tự động hóa:

• Tủ điều khiển PLC Siemens và Switch mạng tại Hưng Yên:

  Tại KCN Thăng Long II, Phố Nối A, Phố Nối B, các tủ điện điều khiển máy đóng gói, máy in nhãn sử dụng CPU Siemens S7-1200 hoặc S7-1500 kết nối với switch mạng Scalance hay Weidmüller EcoSwitch đặt cạnh nhau trên thanh ray DIN. Mã cáp 1173030005 nối trực tiếp giữa hai cổng RJ45, mang lại độ thẩm mỹ gọn gàng tuyệt đối và chống nhiễu hoàn hảo.

• Cầu nối mạng vòng (Ring Topology / MRP) giữa các cụm biến tần Servo:

  Trên các hệ thống điều khiển nhiều trục servo đồng bộ quanh trục đường Nguyễn Trãi, Thanh Xuân, các bộ servo drive được xếp sát sạt nhau trên thanh ray. Sợi cáp 0.5m đóng vai trò như cầu nhảy mạng (jumper) nối cổng Out của drive này sang cổng In của drive kế bên, tạo thành cấu trúc mạch vòng dự phòng Profinet MRP tin cậy.

• Tủ điều khiển trạm bơm và xử lý nước sạch tại KĐT Ecopark (Văn Giang, Phụng Công):

  Trong các tủ điện ngoài trời phơi mưa nắng, nhiệt độ mùa hè trong tủ kín có thể lên tới 50–60°C. Vỏ nhựa PUR chịu nhiệt tới +70°C của Weidmüller không bị chảy mềm hay lão hóa giòn vỏ như các loại dây mạng thông thường, bảo vệ đường truyền SCADA giữa PLC và modem truyền thông 4G luôn thông suốt.

5. Bảng so sánh: Cáp nhảy Weidmüller 0.5m PUR với cáp mạng tự bấm

Hãy cùng đối chiếu thực tế giữa cáp nhảy công nghiệp chính hãng Weidmüller và dây mạng tự bấm tay:

6. Hướng dẫn lắp đặt và quản lý dây mạng trong tủ điện chuẩn công nghiệp

Để tủ điện điều khiển đạt độ thẩm mỹ cao nhất và đường truyền mạng không bị suy hao, bạn hãy lưu ý các thao tác sau:

1. Thao tác cắm và khóa giắc RJ45:

   • Cắm thẳng giắc RJ45 vào cổng mạng của thiết bị cho đến khi nghe tiếng “tách” dứt khoát. Tiếng “tách” khẳng định lẫy khóa đã ngàm chặt vào cổng cắm.

   • Khi cần rút giắc, dùng đầu ngón tay ấn nhẹ vào phần đuôi chụp cao su để giải phóng lẫy khóa rồi rút thẳng ra ngoài. Không giật mạnh thân dây cáp khi chưa mở lẫy.

2. Quy tắc đi dây trong máng nhựa răng lược:

   • Cáp mạng Profinet nên được đi ở khoang trên cùng của máng dây hoặc đi trong máng tín hiệu riêng biệt, cách xa các bó cáp động lực cấp nguồn cho động cơ 3 pha tối thiểu 10–15 cm.

   • Uốn cong sợi cáp nhẹ nhàng theo góc lượn tự nhiên ($R \ge 5 \times D$, khoảng 35 mm). Tránh bẻ gập sợi cáp vuông góc 90° sắc cạnh vì sẽ làm biến dạng lớp cách điện và suy hao trở kháng đặc tính $100\,\Omega$.

7. Các câu hỏi thường gặp (FAQ)

Câu 1: Cáp nhảy Weidmüller IE-C5DD4UG0005A20A20-E (1173030005) dùng cho các thiết bị nào?

Mã sản phẩm 1173030005 được thiết kế chuyên dụng để liên kết mạng Industrial Ethernet giữa các thiết bị lắp đặt gần nhau bên trong tủ điện điều khiển hoặc giá rack, chẳng hạn như nối giữa CPU PLC sang Switch mạng, nối Switch sang màn hình HMI, hoặc nối chuỗi giữa các bộ điều khiển động cơ servo drive trang bị cổng cắm RJ45 tiêu chuẩn.

Câu 2: Ký hiệu “A20A20” trong mã sản phẩm có ý nghĩa kỹ thuật là gì?

Trong hệ thống mã hóa của Weidmüller, “A20” là mã đại diện cho đầu giắc cắm mạng RJ45 công nghiệp đạt cấp bảo vệ IP20 có vỏ bọc kim loại chống nhiễu và chụp đúc bảo vệ lẫy khóa. Ký hiệu “A20A20” khẳng định sợi cáp đúc sẵn cả hai đầu đều là giắc RJ45 bọc kim loại cao cấp, tạo thành sợi patch cord hoàn chỉnh cắm là chạy ngay lập tức.

Câu 3: Mua cáp nhảy Profinet Weidmüller 1173030005 chính hãng tại Hưng Yên và Hà Nội ở đâu?

ThanhCongTech là đại lý phân phối chính thức các dòng sản phẩm Industrial Ethernet và cáp đúc sẵn Weidmüller tại miền Bắc. Quý khách hàng có thể ghé văn phòng Hà Nội tại số 82 Nguyên Tuân (Thanh Xuân) hoặc kho Hưng Yên tại số 197 Thủy Nguyên Ecopark (Văn Giang, ngay cạnh xã Phụng Công). Hàng luôn có sẵn để phục vụ giao nhanh trong ngày cho các KCN Phố Nối, Thăng Long II, Yên Mỹ và các dự án nội thành Hà Nội.

Câu 4: Vì sao chiều dài 0.5 mét (50 cm) lại tối ưu nhất cho tủ điện PLC?

Khoảng cách giữa các thiết bị gắn trên cùng một thanh ray DIN rail hoặc giữa hai thanh ray liền kề thường chỉ từ 15 đến 35 cm. Chiều dài 0.5m vừa đủ để luồn qua máng dây mà không bị căng, đồng thời triệt tiêu hoàn toàn lượng dây thừa cuộn tròn trong máng – thủ phạm chính gây bắt nhiễu từ trường sóng hài biến tần và làm nghẽn luồng gió giải nhiệt trong tủ.

Câu 5: Vỏ nhựa Polyurethane (PUR) của sợi cáp này có ưu điểm gì trong tủ điện kín?

Trong tủ điện công nghiệp hoạt động liên tục, nhiệt độ bên trong có thể lên tới 50–60°C. Vỏ nhựa PUR của Weidmüller chịu được nhiệt độ từ -40°C đến +70°C, không bị lão hóa giòn vỏ như nhựa PVC, trơ trước hơi dầu mỡ và đạt tiêu chuẩn chống cháy lan IEC 60332-1, không chứa chất độc hại halogen (Halogen-free), đảm bảo an toàn PCCC cho nhà xưởng.

Câu 6: Cáp này có chịu được chuyển động uốn gập khi đi qua cánh tủ điện không?

Có. Thuộc dòng cáp PROFINET Type C (IE-C5DD), sợi cáp được chế tạo từ các sợi đồng mềm mạ thiếc bện nhiều sợi nhỏ ($4 \times \text{AWG 22/7}$) có độ bền mỏi cực cao, chịu được tới 3 triệu chu kỳ uốn gập liên tục. Do đó, cáp hoàn toàn an toàn khi đi từ thân tủ sang màn hình HMI gắn trên cánh cửa tủ thường xuyên đóng mở.

Câu 7: Cáp mạng này có dùng được cho mạng EtherCAT hoặc Modbus TCP không?

Hoàn toàn dùng được. Mặc dù cáp được gắn nhãn màu xanh lá cây theo chuẩn PROFINET, nhưng về mặt truyền dẫn vật lý, nó đáp ứng chuẩn Cat.5 / Cat.5e với tốc độ truyền 100 Mbit/s và trở kháng $100\,\Omega$. Do đó, cáp tương thích hoàn hảo với tất cả các giao thức mạng Ethernet công nghiệp sử dụng cổng RJ45 như EtherCAT, Ethernet/IP, Modbus TCP và BACnet IP.

Câu 8: Đầu giắc RJ45 bọc kim loại có giúp cải thiện độ ổn định đường truyền mạng không?

Rất lớn. Vỏ kim loại của đầu giắc RJ45 Weidmüller tiếp xúc trực tiếp 360 độ với lớp lưới đồng bọc giáp của thân cáp và vỏ kim loại của cổng cắm switch. Kết cấu này tạo ra một đường tiếp địa liên tục xả thẳng mọi xung nhiễu điện từ do đóng cắt khởi động từ hoặc biến tần xuống đất, triệt tiêu hiện tượng rớt gói tin chập chờn.

8. Kết luận

Trong các tủ bảng điện điều khiển thông minh, sự chuyên nghiệp và độ tin cậy vận hành được thể hiện rõ nét nhất qua cách bố trí các tuyến cáp truyền thông nội bộ. Cáp nhảy mạng công nghiệp Weidmüller IE-C5DD4UG0005A20A20-E (Mã 1173030005) với chiều dài 0.5 mét chuẩn mực, hai đầu giắc RJ45 bọc kim loại chống nhiễu có bảo vệ lẫy khóa, vỏ nhựa PUR siêu bền chịu 3 triệu chu kỳ uốn và kết cấu chống nhiễu kép SF/UTP là giải pháp kỹ thuật tinh gọn, đẳng cấp và an toàn tuyệt đối cho mọi khoang tủ điện tự động hóa hiện đại.

Quý khách hàng, xưởng lắp ráp tủ bảng điện, nhà thầu tự động hóa và các kỹ sư cơ điện tại Hà Nội cũng như tỉnh Hưng Yên (Văn Giang, Phụng Công, Ecopark, Phố Nối, Thăng Long II) có thể liên hệ ngay với ThanhCongTech để nhận mẫu trải nghiệm thực tế, tư vấn kỹ thuật mạng công nghiệp chuyên sâu và nhận bảng báo giá dự án ưu đãi nhất.
