Weidmuller LM 3.50/05/135 1845230000 Hưng Yên

Cầu đấu bo mạch Weidmuller LM 3.50/05/135 mã 1845230000 bước 3.5mm góc 135 độ, 5 cực bắt vít cho kỹ sư tủ bảng điện Hà Nội, Hưng Yên từ ThanhCongTech.

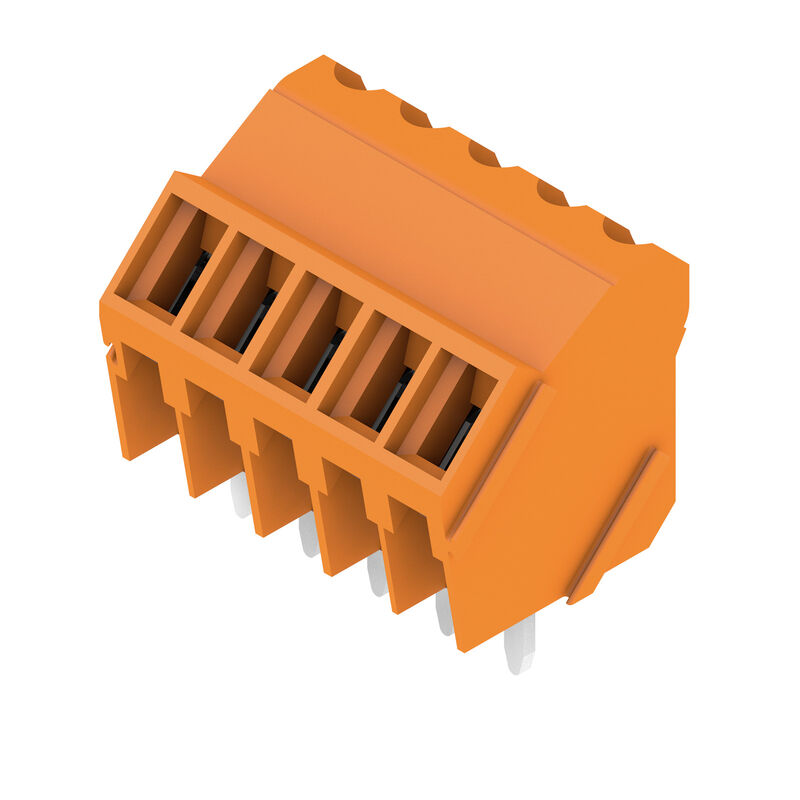

Weidmuller LM 3.50/05/135 3.2SN OR BX (mã đặt hàng quốc tế: 1845230000) là khối cầu đấu dây bắt vít gắn bo mạch in (PCB Terminal Block) 5 cực (5-pole) bước chân siêu nhỏ 3.50 mm do Weidmüller (CHLB Đức) sản xuất. Khối cầu đấu sở hữu góc thoát dây chéo nghiêng 135° (tương đương góc 45° chếch lên trên so với mặt phẳng bo mạch), giải quyết triệt để sự cố kẹt tay vặn vít và uốn gãy dây dẫn trong các không gian hộp kín chật hẹp. Khác với các dòng domino giá rẻ dùng lưỡi gà dễ tuột, linh kiện sử dụng cơ cấu khung kẹp kẹp ép ren thép M2 (clamping yoke) tiêu chuẩn công nghiệp, giữ chắc ruột dây mà không làm đứt dập tao cáp đồng, chịu tải dòng định mức lên tới 16 A ở điện áp 320 V (theo chuẩn IEC) cho tiết diện dây tới 1.5 mm² (AWG 14). Chân hàn THT bằng đồng mạ thiếc có chiều dài 3.2 mm, xuyên sâu vào phôi bo mạch tạo mối hàn ngấu chịu lực cơ học cao.

Linh kiện được sản xuất phục vụ các kỹ sư thiết kế bo mạch điều khiển nguồn, module truyền thông công nghiệp, bo mạch I/O cho PLC, bộ chuyển đổi tín hiệu cảm biến và các bộ điều khiển tự động hóa tòa nhà. Nhu cầu ứng dụng mã sản phẩm này tại Hưng Yên và Hà Nội rất lớn khi các xưởng sản xuất tủ bảng điện, cụm công nghiệp tại huyện Văn Giang (liền kề Khu đô thị Ecopark), KCN Phố Nối và các trung tâm nghiên cứu điện tử tại Thanh Xuân, Hoàng Mai, Cầu Giấy (Hà Nội) liên tục thu nhỏ kích thước vỏ hộp thiết bị nhưng vẫn phải đảm bảo an toàn đấu nối dây tín hiệu công suất.

Tóm tắt nhanh (Quick Fact Sheet)

• Sản phẩm: Cầu đấu bo mạch in Weidmuller LM 3.50/05/135 3.2SN OR BX (Mã đặt hàng: 1845230000).

• Công dụng: Khối cầu đấu 5 cực bước chân 3.50 mm, góc cắm dây nghiêng 135°, bắt vít cơ cấu clamping yoke M2 chống đứt dây, tải dòng 16A/320V.

• Đối tượng: Kỹ sư thiết kế phần cứng, xưởng lắp ráp thiết bị đo lường, bo mạch điều khiển tự động hóa, module mở rộng PLC và nhà tích hợp hệ thống.

• Khu vực phục vụ: Văn Giang, Ecopark (Hưng Yên), Thanh Xuân, Cầu Giấy, Hoàng Mai (Hà Nội) và giao hàng toàn quốc.

• Liên hệ: ThanhCongTech – Hotline: 02435202636 – Website: thanhcongtech.vn.

1. Tổng quan về cầu đấu bo mạch Weidmuller LM 3.50/05/135 (1845230000)

Khi thiết kế các bo mạch điện tử công nghiệp, không gian trên mặt mạch in (PCB real estate) luôn là tài nguyên quý giá. Nếu sử dụng các loại cầu đấu bước chân lớn 5.00 mm hay 5.08 mm thông thường, diện tích hàng kẹp dây sẽ chiếm tới một phần ba bo mạch. Ngược lại, nếu chọn các loại domino bước nhỏ 2.54 mm hoặc 3.5 mm rẻ tiền trên thị trường, kỹ sư lại đối mặt với hiểm họa tuột dây, cháy mối nối khi chạy dòng lớn trên 5A hoặc ốc vít ren nhôm bị trờn ren ngay lần siết đầu tiên.

Mã linh kiện 1845230000 của Weidmüller thuộc dòng OMNIMATE® Signal – series LM ra đời để cân bằng hoàn hảo giữa kích thước nhỏ gọn và độ an toàn điện cơ:

• LM 3.50: Dòng sản phẩm cầu đấu dây bắt vít với bước chân tiêu chuẩn 3.50 mm (0.138 inch).

• /05/: Cấu hình khối đơn gồm 5 vị trí đấu dây (5 poles) với tổng chiều ngang chỉ 18.1 mm.

• /135: Góc thoát dây 135° (Conductor outlet direction) – dây cáp đi vào nghiêng 45° so với bề mặt phẳng bo mạch.

• 3.2SN: Chiều dài chân hàn cắm xuyên bo l = 3.2 mm, bề mặt chân mạ thiếc nguyên chất (Pure Tin – SN) dễ bắt chì hàn.

• OR: Thân nhựa cách điện mang màu Cam công nghiệp (Orange – RAL 2000) đặc trưng của Weidmüller, giúp kỹ thuật viên nhận diện nhanh hàng kẹp tín hiệu I/O ngoài hiện trường.

• BX (Box): Đóng gói hộp giấy công nghiệp tiêu chuẩn.

Sản phẩm có mã vạch định danh toàn cầu GTIN / EAN 4032248357949, xuất xứ chính hãng từ tập đoàn Weidmüller.

2. Vì sao góc nghiêng 135° và cơ cấu Clamping Yoke lại đáng giá?

Góc thoát dây 135°: Cứu tinh của những không gian hộp chật hẹp

Trong thực tế thi công tủ điện hoặc đóng vỏ nhôm hộp thiết bị:

• Cổng cắm dây ngang 90° thường ép dây cáp phải uốn cong gấp khúc một góc 90 độ ngay trước thành vỏ hộp, dễ gây đứt gãy lõi đồng bên trong cáp sau một thời gian chịu rung động.

• Cổng cắm dây đứng 180° lại khiến đầu tuốc nơ vít cấn vào các linh kiện cao tầng (như tụ lọc nguồn, cuộn cảm hoặc biến áp xung) nằm sát bên cạnh.

• Góc thoát dây 135° tạo ra hướng đi dây xiên 45° chếch lên trên. Vị trí đầu vít M2 cũng nghiêng cùng góc 45°, tạo hành lang thao tác mở rộng: mũi tuốc nơ vít tiếp cận ốc siết dễ dàng mà không bị che khuất tầm nhìn, đồng thời dây điện từ ngoài đi vào được dẫn hướng tự nhiên, không bị bẻ quăn gập khúc.

Cơ cấu kẹp ép Clamping Yoke: Siết chặt mà không làm gãy lõi dây đồng

Nhiều loại cầu đấu giá rẻ sử dụng ốc vít vặn thẳng trực tiếp lên lõi dây điện hoặc chỉ có một lá lúa mỏng ngăn cách. Khi người thợ vặn mạnh tay, đầu nhọn của trục ốc sẽ xoay tròn và nghiền nát các tao dây đồng mảnh (đặc biệt là dây nhiều sợi stranded wire), làm giảm tiết diện tiếp xúc dẫn đến phát nóng cục bộ.

Weidmüller áp dụng cơ cấu khung kẹp kéo (Clamping Yoke):

1. Trục ốc ren M2 khi siết sẽ kéo khung kẹp bằng thép tôi cứng đi lên từ phía dưới.

2. Dây điện được kẹp chặt giữa đáy khung thép và thanh dẫn dòng bằng đồng mạ thiếc. Lực ép phân bố đều trên toàn bộ bề mặt dây, không có chuyển động xoay ma sát tác động lên ruột cáp.

3. Độ đàn hồi tự nhiên của khung kẹp đóng vai trò như một vòng đệm lò xo khóa lỏng, chống hiện tượng lỏng ốc do rung động cơ học (vibration-proof) trong quá trình vận chuyển hoặc đặt gần động cơ máy móc.

Dòng định mức 16A trên bước chân siêu nhỏ 3.5 mm

Mặc dù có bước chân rất hẹp (3.5 mm), cầu đấu Weidmuller 1845230000 vẫn đạt dòng tải liên tục 16 A ở cấp điện áp 320 V theo tiêu chuẩn IEC 60664-1 (đối với cáp 1.5 mm²). Chân tiếp xúc bằng hợp kim đồng có độ dẫn điện cực cao, tổng trở tiếp xúc nội (volume resistance) cực thấp chỉ 3.60 mΩ, đảm bảo thiết bị hoạt động mát mẻ, không sụt áp trên đường tín hiệu nguồn.

3. Bảng thông số kỹ thuật chi tiết Weidmuller 1845230000

Dữ liệu kỹ thuật xuất xưởng của Weidmüller đối với mã sản phẩm LM 3.50/05/135 3.2SN OR BX:

4. Ứng dụng thực tế của cầu đấu 5 cực Weidmuller 1845230000

Cấu hình 5 cực bước 3.5 mm góc nghiêng 135° đặc biệt phù hợp với các chuẩn kết nối điều khiển công nghiệp:

• Đầu nối giao tiếp truyền thông RS485 / Modbus có cấp nguồn: 5 chân cực kỳ lý tưởng cho sơ đồ đấu nối: Chân 1 (VBUS/24V), Chân 2 (Data A+), Chân 3 (Data B-), Chân 4 (GND), Chân 5 (Shield tiếp địa chống nhiễu). Toàn bộ cụm truyền thông được gói gọn trong 18 mm chiều dài mạch.

• Module ngõ vào/ngõ ra tương tự (Analog I/O 4-20mA, 0-10V): Dùng để kết nối cảm biến áp suất, cảm biến nhiệt độ RTD PT100 3 dây/4 dây về vi điều khiển, dây đi vào nghiêng 45° giúp kỹ thuật viên dễ dàng đo kẹp dòng mà không cần tháo dây.

• Bộ điều khiển van và rơ le trong hệ thống HVAC / Smart Building: Bố trí dọc theo mép dưới của vỏ hộp gắn thanh ray DIN. Góc nghiêng giúp các kỹ thuật viên luồn dây điện đơn lõi hoặc nhiều lõi dễ dàng từ đáy tủ lên.

• Mạch điều khiển động cơ bước (Stepper Driver) và Servo loại nhỏ: 5 chân phục vụ cấp nguồn DC (V+, GND) và 3 pha điều khiển động cơ hoặc các tín hiệu xung hướng Step/Dir/Enable.

5. Ưu điểm và nhược điểm thực chiến của linh kiện

Ưu điểm

• Thao tác nhanh, không sợ tuột dây: Cơ cấu Clamping Yoke giữ dây chặt tuyệt đối. Thử nghiệm thực tế kéo dây với lực căng 30 N vẫn không làm xê dịch lõi cáp.

• Tiết kiệm tới 30% diện tích bo mạch: So với các cầu đấu pitch 5.08 mm truyền thống, bước chân 3.5 mm giải phóng lượng lớn không gian cho các linh kiện bán dẫn và đường mạch tín hiệu.

• Thân nhựa Wemid cao cấp: Khác với nhựa tái sinh giá rẻ dễ bị nứt giòn khi siết ốc quá tay, vật liệu Wemid của Weidmüller đàn hồi tốt, chịu được dải nhiệt rộng từ −50 °C tới tận 120 °C, chống biến dạng ngay cả khi bo mạch hoạt động liên tục trong môi trường nhà máy nhiệt đới ẩm.

Nhược điểm

• Yêu cầu tuốc nơ vít đúng kích cỡ: Do ốc M2 có kích thước nhỏ, người thợ bắt buộc phải sử dụng đầu tuốc nơ vít dẹt kích thước 0.4 x 2.5 mm. Nếu dùng tuốc nơ vít quá to (loại 3 mm hoặc 4 mm), cạnh vít có thể cọ xát làm trầy xước thành vách nhựa bảo vệ IP20.

• Không hỗ trợ cắm rút nóng nhanh: Đây là cầu đấu cố định hàn chết lên bo (Direct PCB Soldering). Nếu hệ thống của bạn đòi hỏi phải tháo rời bo mạch thường xuyên để bảo trì, bạn nên cân nhắc dòng cầu đấu cắm rút (Pluggable connector) như OMNIMATE BL 3.50.

6. So sánh: Weidmuller LM 3.50/05/135 vs Domino kẹp lá lúa chợ trời vs Cầu đấu cắm rút 3.5mm

Ma trận đối chiếu kỹ thuật giữa các giải pháp kết nối dây:

┌───────────────────────┬─────────────────────────┬─────────────────────────┬─────────────────────────┐
│ Tiêu chí kỹ thuật     │ Domino lá lúa chợ trời  │ Weidmuller 1845230000   │ Cầu đấu cắm rút 3.5mm   │
│                       │ (Giá rẻ không rõ nguồn) │ (LM 3.50/05/135 OR)     │ (Pluggable Terminal)    │
├───────────────────────┼─────────────────────────┼─────────────────────────┼─────────────────────────┤
│ Cơ cấu giữ dây        │ Ốc đè trực tiếp / lá lúa│ Khung kẹp Clamping Yoke │ Khung kẹp hoặc lò xo    │
│ Độ an toàn lõi dây    │ Dễ dập đứt sợi đồng nhỏ │ Bảo vệ 100% sợi cáp     │ Tốt                     │
│ Hướng cắm dây         │ Chỉ có 90° hoặc 180°    │ 135° nghiêng cực thoáng │ Thường là 90° hoặc 180° │
│ Chịu dòng liên tục    │ 3 A - 5 A (nóng vỏ)     │ 16 A (IEC chuẩn)        │ 8 A - 10 A              │
│ Chống rung xóc        │ Dễ lỏng ốc sau vài tháng│ Khung kẹp tự hãm chống rung│ Tốt (nhưng có khớp nối)│
│ Vật liệu nhựa vỏ      │ Nhựa ABS / PA tái sinh  │ Nhựa kỹ thuật Wemid V-0 │ Nhựa PA66 chống cháy    │
│ Chi phí linh kiện     │ Rất rẻ                  │ Hợp lý, tối ưu chất lượng│ Cao hơn (gồm 2 phần)   │
└───────────────────────┴─────────────────────────┴─────────────────────────┴─────────────────────────┘

Rõ ràng, việc lựa chọn cầu đấu Weidmuller chính hãng là khoản đầu tư bảo hiểm vững chắc nhất cho tuổi thọ bo mạch, loại bỏ hoàn toàn các lỗi bảo hành tủ điện do lỏng tiếp xúc dây ngoài hiện trường.

7. Hướng dẫn thiết kế Footprint và bố trí hàng chân trên bo mạch (Layout Guide)

Để bo mạch gia công đạt độ chuẩn xác cơ khí cao nhất, kỹ sư layout Altium / KiCad cần lưu ý:

1. Kích thước lỗ khoan chân hàn (Drill Size):

   • Chân hàn của LM 3.50 có tiết diện 1.0 x 0.6 mm. Đường chéo chân hàn là khoảng 1.17 mm.

   • Lỗ khoan trên bo mạch (Finished Hole Diameter) khuyến nghị là 1.3 mm (+0.1 mm).

   • Đường kính vành đồng pad hàn tối thiểu 2.0 mm để tạo chỏm hàn ngấu đều hình nón ở cả 2 mặt theo tiêu chuẩn IPC Class 2/3.

2. Khoảng cách hàng chân (Pitch Spacing):

   • Khoảng cách giữa tâm hai chân liền kề là chính xác 3.50 mm.

   • Với phiên bản 5 cực, khoảng cách từ tâm chân số 1 đến tâm chân số 5 (kích thước L1) là:

     $$\text{L1} = (5 – 1) \times 3.50\text{ mm} = 14.0\text{ mm}$$

   • Tổng chiều dài thân vỏ nhựa là 18.1 mm.

3. Khoảng cách ly an toàn (Creepage & Clearance):

   • Mặc dù bước chân là 3.5 mm, nếu bo mạch chạy điện áp trên 220 V AC, hãy phay rãnh cách điện (isolation slot) rộng 1.0 mm giữa các pad hàn điện áp cao để ngăn ngừa hiện tượng phóng điện bề mặt khi độ ẩm môi trường tăng cao.

8. Năng lực cung ứng và hỗ trợ kỹ thuật tại Hà Nội và Hưng Yên

Đối với các dự án chế tạo thiết bị điều khiển và sản xuất tủ bảng điện công nghiệp, việc thiếu hụt cầu đấu chính hãng thường gây đình trệ toàn bộ tiến độ bàn giao công trình.

ThanhCongTech là đơn vị phân phối và hỗ trợ kỹ thuật chuyên sâu về các thiết bị kết nối Weidmüller tại miền Bắc:

• Tại Hưng Yên (Số 197 Thủy Nguyên Ecopark, Văn Giang): Tọa lạc ngay vị trí trung tâm kết nối giữa thủ đô Hà Nội và các cụm công nghiệp mũi nhọn của tỉnh Hưng Yên (KCN Phố Nối A, Phố Nối B, KCN Thăng Long II, KCN Yên Mỹ). Kho hàng sẵn sàng cung ứng nhanh chóng các mã cầu đấu Weidmuller theo hộp nguyên chiếc hoặc theo lô dự án tới các xưởng lắp ráp bo mạch và nhà máy tự động hóa trong ngày.

• Tại Hà Nội (82 Nguyên Tuân, Thanh Xuân): Nằm sát nút giao thông trọng điểm Nguyễn Trãi – Vành đai 3, văn phòng kỹ thuật ThanhCongTech là địa chỉ quen thuộc của cộng đồng kỹ sư thiết kế phần cứng tại Thanh Xuân, Cầu Giấy, Nam Từ Liêm và Hoàng Mai. Kỹ sư có thể ghé trực tiếp để nhận linh kiện mẫu, đo kiểm kích thước thực tế và thảo luận giải pháp tích hợp phần cứng.

Đội ngũ kỹ sư ThanhCongTech hỗ trợ cung cấp đầy đủ: File mô hình 3D STEP phục vụ thiết kế vỏ hộp cơ khí, bộ thư viện Footprint chuẩn xác cho Altium/KiCad và bảng thông số chứng nhận nguồn gốc xuất xứ (CO/CQ) cho các hồ sơ dự án lớn.

9. Các câu hỏi thường gặp (FAQ)

Cầu đấu Weidmuller LM 3.50/05/135 mã 1845230000 là gì?

Đây là khối cầu đấu bắt vít gắn bo mạch in (PCB Terminal Block) 5 cực, bước chân 3.50 mm, góc thoát dây nghiêng 135° (45° so với mặt bo) do Weidmüller (Đức) sản xuất. Linh kiện tích hợp cơ cấu kẹp ép Clamping Yoke chống đứt lõi dây, chịu dòng tới 16A/320V và được đóng gói dạng hộp công nghiệp.

Góc nghiêng 135° mang lại lợi thế gì so với góc 90° và 180°?

Góc nghiêng 135° hướng cáp và đầu vít chếch lên trên 45°. Thiết kế này giúp kỹ thuật viên dễ dàng đưa mũi tuốc nơ vít vào vặn siết trong các vỏ hộp có nắp đậy chật hẹp mà không bị cấn các linh kiện xung quanh, đồng thời dây dẫn đi vào tự nhiên, không bị bẻ cong gãy lõi.

Cơ cấu kẹp ép Clamping Yoke bảo vệ dây điện như thế nào?

Cơ cấu Clamping Yoke sử dụng khung thép kéo ép dây lên thanh dẫn điện phẳng khi siết ốc M2. Dây được giữ chặt hoàn toàn bằng lực ép phẳng, loại bỏ lực ma sát xoay tròn của đầu ốc lên ruột cáp, ngăn ngừa hiện tượng cắt đứt các sợi đồng nhỏ của dây nhiều lõi.

Cầu đấu này kẹp được loại dây có tiết diện bao nhiêu?

Linh kiện kẹp được dải dây rất rộng từ 0.5 mm² đến 1.5 mm² (tương đương chuẩn cáp Mỹ AWG 28 đến AWG 14). Với dây đơn cứng (solid wire), khối kẹp có thể tiếp nhận tiết diện tối đa lên tới 2.08 mm².

Chiều dài chân hàn 3.2 mm có phù hợp với bo mạch 2 mặt thông thường không?

Rất tối ưu. Chiều dài chân hàn 3.2 mm được thiết kế chuẩn mực cho các phôi bo mạch in FR4 tiêu chuẩn độ dày 1.6 mm hoặc 2.0 mm, giúp đầu chân cọc nhô vừa đủ qua mặt dưới để hình thành mối hàn ngấu trũng tròn đều đạt chuẩn kiểm định IPC-A-610.

Thân vỏ nhựa của cầu đấu có chịu được nhiệt độ cao khi hàn sóng không?

Có. Vỏ cách điện được chế tạo từ vật liệu nhựa kỹ thuật Wemid độc quyền của Weidmüller, có cấp chống cháy UL 94 V-0 và chịu được dải nhiệt làm việc liên tục từ −50 °C đến +120 °C, chịu được nhiệt độ hàn sóng (Wave Soldering) và sấy súng nhiệt mà không bị biến dạng.

Tôi ở khu vực Hà Nội hoặc Hưng Yên thì nhận hàng trong bao lâu?

Với các đơn hàng có sẵn tại kho ThanhCongTech tại 82 Nguyên Tuân (Thanh Xuân, Hà Nội) hoặc Ecopark (Văn Giang, Hưng Yên), hàng sẽ được giao ngay trong ngày. Đối với các đơn hàng số lượng lớn cho dự án sản xuất, chúng tôi hỗ trợ lịch giao hàng linh hoạt theo tiến độ của khách hàng.

Cầu đấu có đạt các chứng nhận an toàn quốc tế để xuất khẩu máy móc không?

Có. Sản phẩm được chứng nhận đầy đủ theo chuẩn quốc tế khắt khe bao gồm tiêu chuẩn IEC 60664-1, chứng nhận an toàn chống giật UL 1059 (Mỹ – mã E60693), chứng nhận CSA (Canada) và hoàn toàn tuân thủ tiêu chuẩn môi trường RoHS của châu Âu.

10. Lời kết

Khối cầu đấu Weidmuller LM 3.50/05/135 3.2SN OR BX (1845230000) là minh chứng cho sự tinh tế trong kỹ thuật cơ điện của Đức: bước chân nhỏ gọn 3.5 mm, góc nghiêng 135° thao tác cực thoáng, dòng tải mạnh mẽ 16A và cơ cấu Clamping Yoke bảo vệ dây điện tuyệt đối. Đây là linh kiện hoàn hảo nâng tầm chất lượng và độ bền bỉ cho các sản phẩm bo mạch tự động hóa công nghiệp.

Để nhận file thư viện Footprint Altium/KiCad, file mô hình 3D STEP hoặc nhận báo giá dự án, bạn hãy liên hệ ngay với đội ngũ kỹ thuật của ThanhCongTech.
