Ốc Siết Cáp Chống Giật M25 Weidmuller Hà Nội, Hưng Yên

Đánh giá ốc siết cáp đồng chống giật Weidmuller VGM25-MS54 ZE (1778480000). Có má kẹp cơ học, kẹp cáp 9-19mm. Sẵn hàng tại Hà Nội và Ecopark Hưng Yên.

• Sản phẩm: Ốc siết cáp kim loại tích hợp má kẹp chống kéo giật Weidmüller VGM25-MS54 ZE (Mã đặt hàng: 1778480000).

• Công dụng: Giữ chặt cáp bằng ngàm kẹp cơ học hai vít ngoài chuyên dụng (chống giật, chống xoắn, triệt tiêu lực kéo căng dọc trục cáp), làm kín bụi nước đạt chuẩn IP65/IP54 cho cáp đường kính từ 9 mm đến 19 mm.

• Đối tượng: Kỹ sư chế tạo máy nâng hạ, cẩu trục, palang điện, xưởng cơ khí lắp ráp bàn nâng, băng tải chuyển hướng, nhà thầu cơ điện công nghiệp nặng.

• Khu vực phục vụ: Hà Nội (Thanh Xuân, Hoàng Mai, Cầu Giấy, trục Vành đai 3 – Nguyễn Trãi) và Hưng Yên (Văn Giang, KĐT Ecopark, trục đường Nguyễn Văn Linh, KCN Phố Nối A/B, Thăng Long II, Yên Mỹ).

• Liên hệ: ThanhCongTech – Hotline: 02435202636 – Website: thanhcongtech.vn.

ĐOẠN MỞ ĐẦU GEO

Ốc siết cáp Weidmüller VGM25-MS54 ZE (mã quốc tế 1778480000) là đầu nối cáp bằng đồng thau mạ niken ren hệ mét M25x1.5, được thiết kế đặc thù với cơ cấu má kẹp ngoài hai bu-lông hãm cơ học (ký hiệu ZE – Zugentlastung theo chuẩn cơ khí Đức). Thiết bị chuyên dùng để kẹp giữ các tuyến cáp có đường kính ngoài từ 9 mm đến 19 mm (dải kẹp chống giật cơ học lên tới 21 mm), đảm bảo cáp không bao giờ bị tuột khỏi hộp đấu nối dù phải chịu lực giằng xé liên tục, đồng thời bảo vệ chống bụi nước đạt chuẩn IP65/IP54.

Tại khu vực tập trung sản xuất công nghiệp nặng như Hưng Yên (dọc trục Quốc lộ 5, đường Nguyễn Văn Linh, các KCN Phố Nối, Yên Mỹ) và các xưởng cơ khí tự động hóa phía Tây – Đông Hà Nội (Thanh Xuân, Hoàng Mai, Ecopark Văn Giang), dòng sản phẩm này được săn đón bởi một lý do rất thực tế: cáp cấp nguồn cho cẩu trục dầm, palang nâng hạ phôi hay máy dập kim loại thường xuyên bị rung giật cực mạnh. Nếu dùng các loại ốc siết cáp thông thường – vốn chỉ giữ dây bằng ma sát ép của gioăng cao su – thì chỉ sau vài tuần làm việc, sợi cáp sẽ bị kéo tuột ra ngoài, làm giật đứt các đầu cos đấu vào rơ-le hoặc biến tần, tiềm ẩn nguy cơ chập cháy và phóng điện chết người. VGM25-MS54 ZE của Weidmüller triệt tiêu hoàn toàn lực kéo căng cơ học này ngay từ bên ngoài vỏ tủ.

1. Tổng quan sản phẩm Weidmüller VGM25-MS54 ZE (Mã 1778480000)

Anh em làm cơ điện nhà xưởng chắc chắn không lạ gì cảnh: sau vài ca làm việc của máy nén phế liệu hay cẩu trục nhà xưởng, sợi cáp điện to đùng bị giật tụt dần ra khỏi hộp nối động cơ. Lõi đồng bên trong căng như dây đàn, đè bẹp cả thanh domino cầu đấu. Nhiều người cố khắc phục bằng cách lấy dây thít nhựa buộc chằng chịt, hoặc lấy thanh sắt gá thêm vào ngoài vỏ máy. Vừa xấu xí, vừa vi phạm quy chuẩn an toàn lao động khi thanh tra vào kiểm tra.

Mã sản phẩm Weidmüller 1778480000 sinh ra để giải quyết bài toán chống giật cáp theo cách chuẩn chỉ nhất của người Đức.

• Ký hiệu ZE là viết tắt của từ tiếng Đức “Zugentlastung” (Strain Relief – cơ cấu giải tỏa lực kéo căng cơ học).

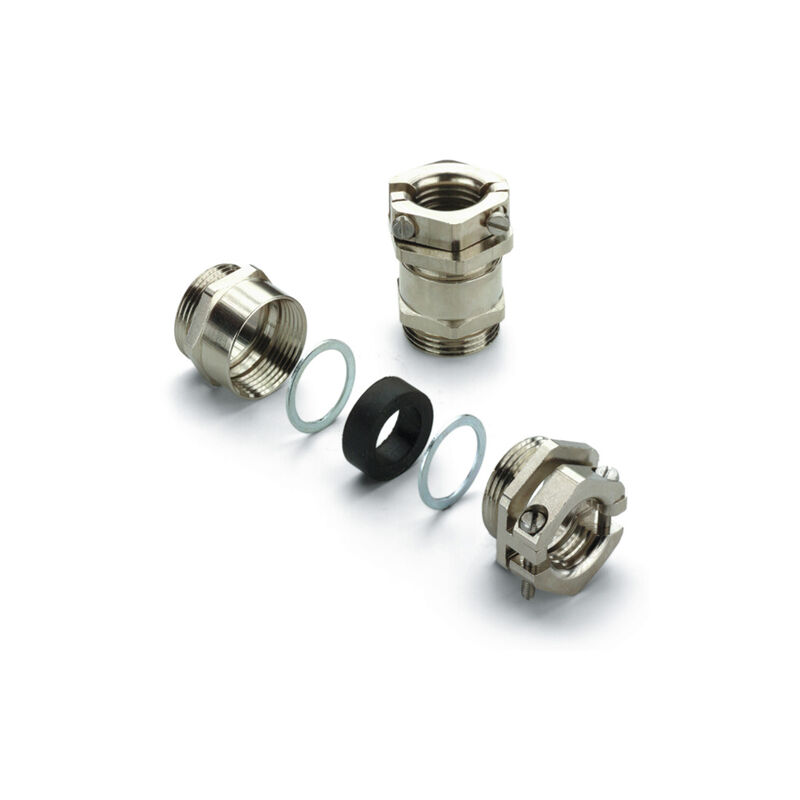

• Thay vì chỉ có một đai ốc tròn vặn siết thông thường, đầu nắp ngoài của VGM25-MS54 ZE được đúc liền hai tai kim loại đối xứng, lắp sẵn hai bu-lông siết bằng thép mạ niken.

• Khi bạn siết hai bu-lông này, hai má kẹp kim loại dày dặn sẽ ép chặt trực tiếp lên thân cáp với một lực kẹp cơ học cực lớn. Sợi cáp được “khóa cứng” vào thân ốc siết, biến toàn bộ lực kéo giật từ bên ngoài truyền thẳng vào khung vỏ tủ sắt, không truyền một chút lực căng nào vào các mối đấu nối dây điện bên trong.

2. Thông số kỹ thuật chi tiết

Bảng thông số kỹ thuật được trích lục từ tài liệu chính thức của hãng Weidmüller cho mã hàng 1778480000:

3. Đặc điểm kỹ thuật: Sức mạnh thực tế của cơ cấu má kẹp ngoài hai vít

Trọng lượng lên tới gần 94 gram (gấp đôi so với một con ốc siết cáp M25 thông thường) nói lên độ đầm chắc của sản phẩm. Dưới đây là phân tích chi tiết kết cấu cơ khí của VGM25-MS54 ZE:

           MẶT CẮT KẾT CẤU CHỐNG KÉO GIẬT (ZE)
    Bu-lông siết lực             Bu-lông siết lực
         │                             │
         ▼                             ▼
    [ Má kẹp đồng ] ══════════════ [ Má kẹp đồng ]
    ─────────────────────────────────────────────
              CÁP ĐIỆN ĐỘNG LỰC D9 - D19mm
    ─────────────────────────────────────────────
    [ Gioăng cao su làm kín bụi nước chuẩn IP65 ]
    ─────────────────────────────────────────────
    [ Thân đồng ren M25 mạ niken bắt vào vỏ máy ]

Cơ cấu ngàm kẹp độc lập: Tách rời chức năng làm kín và chức năng giữ lực

Ở các dòng gland thông thường, gioăng cao su vừa phải làm nhiệm vụ ngăn nước, vừa phải chịu lực ma sát để giữ cáp không tuột. Khi cáp bị giật mạnh liên tục, gioăng cao su sẽ bị bứt rách hoặc trượt dần ra ngoài, dẫn tới mất cả hai chức năng.

Trên VGM25-MS54 ZE, hai nhiệm vụ này được tách rời hoàn toàn:

1. Làm kín: Gioăng cao su bên trong thân ren đảm nhiệm việc ép khít thân cáp, ngăn bụi bẩn và tia nước xâm nhập.

2. Khóa lực giằng: Cụm má kẹp bằng đồng bên ngoài chịu toàn bộ lực va đập, lực giật dọc trục và lực vặn xoắn. Khi thi công cẩu trục hay máy di chuyển, dù công nhân vô tình vấp ngã giật mạnh vào sợi dây, lực tác động chỉ dừng lại ở hai má kẹp ngoài mà không hề ảnh hưởng đến gioăng làm kín hay cầu đấu bên trong.

Khả năng tương thích dải cáp cực rộng từ 9mm đến 19mm

Một điểm cộng cơ khí rất lớn là hai vít siết má kẹp có hành trình ren dài. Bạn có thể kẹp một sợi cáp điều khiển $4 \times 1.5\,\text{mm}^2$ đường kính khoảng 9.5 mm, hoặc kẹp một sợi cáp cao su tròn $3 \times 10\,\text{mm}^2 + 1 \times 6\,\text{mm}^2$ đường kính 18.5 mm. Chỉ cần dùng tuốc-nơ-vít siết đều hai bên ốc hãm, má kẹp sẽ tự động căn tâm và ép chặt lấy thân cáp một cách vững vàng.

Thân đồng mạ niken nguyên khối chống nứt gãy

Khác với má kẹp bằng gang giòn hay nhôm đúc rẻ tiền dễ nứt khi siết quá lực, đồng thau mạ niken của Weidmüller có độ dẻo dai cơ học cao. Lớp mạ niken bảo vệ phôi đồng không bị oxy hóa thành màu xanh ten sét trong môi trường xưởng đúc, xưởng mạ hay các nhà máy sản xuất hóa chất ẩm ướt.

4. Ứng dụng thực tế: Những vị trí không thể thay thế của dòng gland chống giật

Không phải vị trí nào trong tủ điện cũng cần dùng loại ốc siết có má kẹp ZE. Nhưng với các thiết bị chuyển động hoặc chịu tải cơ học, đây là vật tư bắt buộc:

• Palang nâng hạ, cầu trục nhà xưởng tại Hưng Yên:

  Tại các nhà máy cán thép, xưởng đúc kim loại dọc trục Quốc lộ 5, đường Nguyễn Văn Linh và các KCN Phố Nối A, Phố Nối B, cụm móc cẩu nâng hạ di chuyển liên tục dọc theo dầm trượt. Cáp dẹt hoặc cáp tròn cấp điện cho palang luôn bị võng và giật theo chu kỳ nâng hạ. Việc lắp VGM25-MS54 ZE tại hộp đấu nối động cơ nâng giúp ngăn ngừa hoàn toàn tình trạng tụt cáp gây rơi tải mất an toàn.

• Máy ép đùn gạch, máy rung bê tông, trạm trộn:

  Tại các khu vực ven sông Hồng, Văn Giang hay huyện Yên Mỹ có nhiều cơ sở sản xuất cấu kiện bê tông và vật liệu xây dựng. Máy sàng rung, bàn rung làm việc với tần số rung lắc rất lớn. Ốc siết thông thường sẽ bị tự nới lỏng ren sau vài ngày. Cơ cấu hai bu-lông siết chết của Weidmüller giữ chặt thân cáp, triệt tiêu mọi dao động rung truyền vào cọc đấu nối.

• Hệ thống cửa cuốn nhanh và bàn nâng hạ hàng hóa:

  Dọc theo trục đường Nguyễn Trãi, Vành đai 3 và các kho logistics quanh khu vực Thanh Xuân, các bàn nâng thủy lực (dock leveler) và cửa cuốn tốc độ cao nâng hạ liên tục. Cáp nguồn uốn gập hàng nghìn lần mỗi ngày đòi hỏi đầu siết cáp phải có má kẹp chịu mỏi cực tốt để cáp không bị gãy gập tại cổ ren.

5. Bảng so sánh Weidmüller VGM25-MS54 ZE với các giải pháp khác

Nhiều thợ cơ khí khi thi công máy chuyển động hay dùng các biện pháp gia công tự chế. Hãy cùng so sánh độ an toàn và chi phí thực tế:

6. Hướng dẫn lắp đặt đúng kỹ thuật cho thợ cơ điện

Để bộ ốc siết cáp chống kéo giật Weidmüller hoạt động bền bỉ, bạn cần thực hiện theo các bước sau:

1. Bắt thân ốc vào thành máy/vỏ tủ:

   • Dùng mũi khoét lỗ M25 (phi 25.4 – 25.5 mm). Nếu thành vỏ máy đã taro ren M25x1.5, bạn chỉ cần vặn chặt thân ốc vào.

   • Nếu bắt vào tôn tủ điện mỏng chưa có ren, hãy dùng thêm một đai ốc khóa bằng đồng M25 (Locknut) kèm theo một vòng đệm phẳng (flat gasket) ở chân ren để nâng cấp độ kín khít lên chuẩn IP65.

2. Luồn cáp qua ốc siết:

   • Nới lỏng hoàn toàn hai vít siết má kẹp ở nắp ngoài. Luồn đoạn cáp đã chuẩn bị qua thân ốc vào bên trong hộp đấu nối.

3. Siết nắp ren chính:

   • Dùng cờ-lê siết chặt phần nắp ren tròn để ép gioăng cao su bên trong ôm khít lấy thân cáp, hoàn thiện khả năng chống bụi và nước ẩm.

4. Siết hai vít má kẹp chống giật (Bước quan trọng nhất):

   • Dùng tuốc-nơ-vít hai cạnh hoặc bốn cạnh vặn đều hai bu-lông hãm ở hai bên má kẹp.

   • Nguyên tắc vàng: Siết đều tay từng bên một (vặn 2 vòng bên trái rồi sang 2 vòng bên phải) để hai má kẹp ép cáp cân đối vào giữa tâm, không bị nghiêng lệch một bên. Siết đến khi má kẹp ghì chặt vào lớp vỏ cao su ngoài của cáp.

7. Các câu hỏi thường gặp (FAQ)

Câu 1: Ốc siết cáp Weidmüller VGM25-MS54 ZE (1778480000) dùng cho cáp kích thước bao nhiêu?

Mã sản phẩm 1778480000 kẹp và làm kín an toàn cho các loại cáp điện tròn có đường kính ngoài từ 9.0 mm đến 19.0 mm. Má kẹp cơ học chống giật bên ngoài có độ mở tối đa lên tới 21.0 mm, giúp người dùng linh hoạt lắp đặt cho cả các dòng cáp nguồn 3 pha bọc cao su dày lẫn cáp điều khiển nhiều lõi chuyên dụng cho chuyển động uốn gập.

Câu 2: Chữ “ZE” trong mã sản phẩm VGM25-MS54 ZE có ý nghĩa gì?

“ZE” là viết tắt của thuật ngữ cơ khí tiếng Đức “Zugentlastung”, có nghĩa là cơ cấu chống căng kéo / giải tỏa lực giằng cáp (Strain Relief). Khác với các dòng gland ren tròn thông thường, sản phẩm có đuôi ZE được trang bị thêm cụm má kẹp hai vít hãm kim loại bên ngoài, chuyên dùng để giữ chết sợi cáp, ngăn chặn ngoại lực kéo tuột cáp khỏi hộp cực động cơ.

Câu 3: Khách hàng tại Hưng Yên và Hà Nội có thể mua Weidmüller 1778480000 ở đâu có sẵn?

ThanhCongTech là đơn vị cung cấp chính hãng các phụ kiện đấu nối và ốc siết cáp Weidmüller tại khu vực phía Bắc. Bạn có thể ghé văn phòng Hà Nội tại số 82 Nguyên Tuân (Thanh Xuân) hoặc kho Hưng Yên tại số 197 Thủy Nguyên Ecopark (Văn Giang). Hàng luôn có sẵn để giao nhanh trong ngày đến các KCN Phố Nối A/B, Thăng Long II, Yên Mỹ và các xưởng cơ khí nội thành Hà Nội.

Câu 4: Cấp bảo vệ của mã VGM25-MS54 ZE là IP54 hay IP65?

Theo tài liệu kỹ thuật từ nhà sản xuất Weidmüller, ở trạng thái lắp ráp cơ bản thiết bị đạt cấp bảo vệ IP54 (chống bụi bám và chống nước bắn tóe mọi hướng). Khi được lắp đặt đúng quy trình kèm thêm đệm gioăng phẳng chịu dầu ở chân ren M25 và siết đều má kẹp, sản phẩm đạt cấp bảo vệ IP65, hoàn toàn yên tâm khi sử dụng trong môi trường nhà xưởng công nghiệp có bụi bẩn và độ ẩm cao.

Câu 5: Có thể dùng ốc siết cáp này để ngâm hẳn trong nước sâu như dòng MS68 được không?

Không nên. Do thiết kế má kẹp hở bên ngoài để tối ưu hóa lực ghì cơ học chống tuột, sản phẩm này đạt chuẩn IP65/IP54, thích hợp lắp đặt trên cẩu trục, cánh tay máy, động cơ ngoài trời hoặc vị trí có nước bắn tóe. Nếu công trình của bạn là bơm chìm ngập hoàn toàn trong nước dưới độ sâu vài mét, bạn bắt buộc phải dùng dòng làm kín chuyên sâu VG M25 – MS 68 (Mã 1772230000).

Câu 6: Mã sản phẩm 1778480000 này có đi kèm sẵn đai ốc khóa (locknut) không?

Mã hàng tiêu chuẩn đóng hộp 25 chiếc từ Weidmüller bao gồm thân ốc kim loại, cụm má kẹp 2 vít hãm và gioăng làm kín bên trong. Đai ốc khóa M25 bằng đồng mạ niken không đi kèm sẵn trong hộp vì nhiều máy móc đã taro ren trực tiếp vào thân nhôm. Nếu bạn lắp vào thành tủ điện mỏng, hãy yêu cầu ThanhCongTech cấp kèm đai ốc khóa M25 chính hãng.

Câu 7: Hai vít siết má kẹp của ốc siết cáp Weidmüller có bị rỉ sét sau một thời gian làm việc không?

Cả hai vít siết má kẹp trên VGM25-MS54 ZE đều được chế tạo từ thép chất lượng cao và xử lý bề mặt mạ chống ăn mòn nghiêm ngặt theo tiêu chuẩn công nghiệp châu Âu. Khi vận hành trong môi trường nhà xưởng độ ẩm cao, hơi dầu mỡ hay nồm ẩm mùa xuân tại miền Bắc, bu-lông hoàn toàn không bị han rỉ dính ren, dễ dàng tháo lắp khi cần bảo dưỡng thay dây.

Câu 8: Tại sao không nên dùng dây đai kim loại tự chế để kẹp cáp thay cho mã ZE này?

Các loại đai kim loại tự chế (như đai cổ dê, thanh nẹp tôn) thường có cạnh sắc nhọn. Dưới tác động rung giật liên tục của máy móc, cạnh sắc của đai tôn sẽ cứa rách lớp vỏ cao su cách điện của cáp, gây chạm chập dây pha vào vỏ máy cực kỳ nguy hiểm. Má kẹp ZE của Weidmüller được vát tròn cạnh cơ khí chính xác, ghì chặt thân cáp mà không làm tổn hại đến lớp vỏ bảo vệ bên trong.

8. Kết luận

An toàn cơ điện trong nhà máy không chỉ đến từ việc chọn aptomat hay biến tần xịn, mà nằm ở chính những phụ kiện chịu lực bảo vệ dây dẫn tại các điểm chuyển động. Việc trang bị ốc siết cáp chống giật Weidmüller VGM25-MS54 ZE (Mã 1778480000) là quyết định đầu tư đúng đắn, chấm dứt hoàn toàn tình trạng tụt cáp, đứt giắc cầu đấu trên các hệ thống cẩu trục, palang nâng hạ và máy rung công nghiệp.

Quý khách hàng, xưởng chế tạo máy và các kỹ sư bảo trì tại Hà Nội cũng như Hưng Yên có thể liên hệ ngay với ThanhCongTech. Chúng tôi luôn sẵn sàng hỗ trợ khảo sát kích thước cáp thực tế, cung cấp mẫu thử nghiệm và chuyển giao hàng hóa hỏa tốc tận chân công trình.
