Đầu nối Weidmuller IE-PI-SCRJ-POF-QA tại Hà Nội & Hưng Yên

Đầu cắm quang Weidmuller 2564960000 chuẩn SCRJ POF QuickAssembly đấu nối nhanh tại hiện trường. Hàng sẵn kho ThanhCongTech tại Hà Nội và Hưng Yên giao ngay.

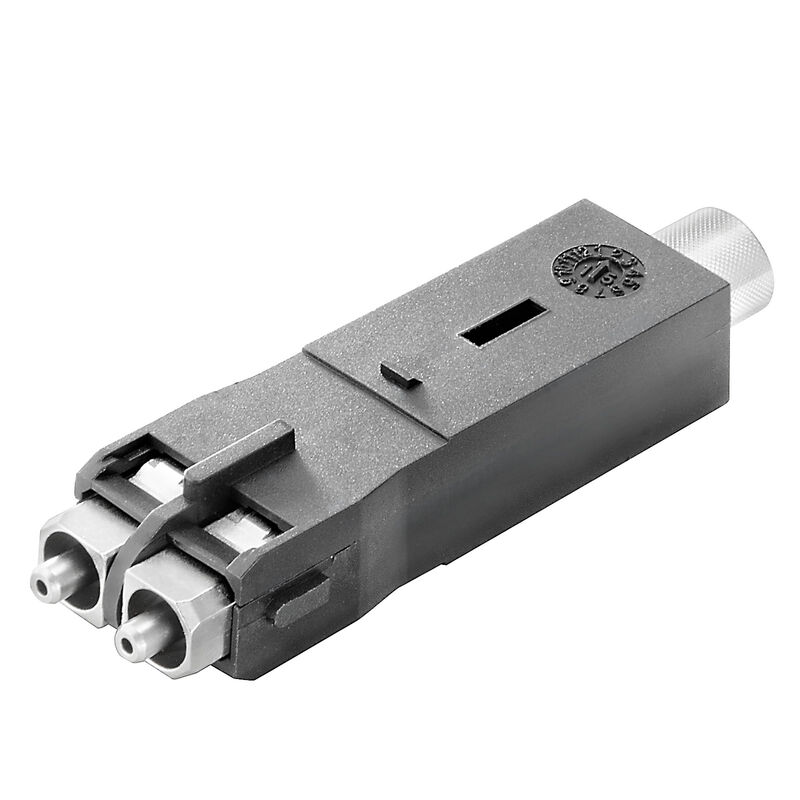

Weidmüller IE-PI-SCRJ-POF-QA (mã đặt hàng 2564960000) là ruột cắm đầu nối quang chuẩn SCRJ duplex, sử dụng công nghệ đấu nối nhanh QuickAssembly chuyên cho sợi quang nhựa POF (980/1000 µm). Công dụng chính của thiết bị là tạo đầu cắm quang ngay tại xưởng mà không cần keo dán nhiệt hay mài bóng ferrule, truyền tải dữ liệu ổn định cho mạng PROFINET và bus trường công nghiệp. Sản phẩm phục vụ trực tiếp kỹ sư tự động hóa, kỹ thuật viên bảo trì dây chuyền và đơn vị thi công cơ điện M&E. Khách hàng tại Hưng Yên và Hà Nội đặc biệt quan tâm tới mã linh kiện này vì các nhà máy tại KCN Thăng Long II, Phố Nối hay cụm sản xuất dọc Vành đai 3, Nguyễn Trãi ứng dụng cáp POF phổ biến để triệt tiêu nhiễu điện từ. Kho hàng ThanhCongTech tại Văn Giang và Thanh Xuân giúp kỹ thuật xử lý bấm đầu cáp thay thế ngay trong ngày, hạn chế tối đa gián đoạn sản xuất.

• Sản phẩm: Ruột cắm quang Weidmüller IE-PI-SCRJ-POF-QA (2564960000).

• Công dụng: Đấu nối nhanh cho cáp quang nhựa POF, tạo đầu cắm SCRJ duplex không keo dán, tái sử dụng được.

• Đối tượng: Kỹ sư tự động hóa, kỹ thuật viên bảo trì mạng PROFINET/PLC, nhà thầu cơ điện M&E.

• Khu vực phục vụ: Giao nhanh tại Hưng Yên (Văn Giang, Ecopark, Phố Nối) và Hà Nội (Thanh Xuân, Nguyễn Trãi, Vành đai 3).

• Liên hệ: ThanhCongTech – Hotline: 02435202636.

Tổng quan sản phẩm Weidmüller IE-PI-SCRJ-POF-QA (2564960000)

Cáp đồng RJ45 thường chập chờn khi đặt cạnh biến tần công suất lớn trong xưởng dập hay dệt sợi. Sợi quang nhựa POF (Polymer Optical Fibre) là hướng đi chuẩn vì chống nhiễu tuyệt đối. Tuy nhiên, cách bấm đầu quang truyền thống rất phiền: phải pha keo epoxy, sấy nhiệt rồi mài bóng ferrule giữa xưởng bụi bặm.

Ruột cắm Weidmüller 2564960000 xử lý dứt điểm điểm nghẽn này. Lõi cắm SCRJ duplex ứng dụng cơ chế QuickAssembly (QA): chỉ cần tuốt vỏ, cắt phẳng sợi và gài chốt cơ khí là xong. Thao tác chỉ mất chưa đầy 2 phút, không cần máy hàn hay keo dán.

Đặc điểm nổi bật của ruột cắm Weidmüller 2564960000

Đấu nối QuickAssembly tại hiện trường không cần keo dán

Khác với cách dán keo sấy nhiệt truyền thống, công nghệ QuickAssembly dùng ngàm kẹp cơ khí định vị chuẩn xác sợi POF 1 mm vào ống ferrule. Thợ chỉ việc dùng dao cắt chuyên dụng cắt vuông góc mặt sợi rồi đẩy vào cữ khóa. Mối nối đạt ngay độ suy hao tiêu chuẩn mà không cần kỹ thuật mài bóng phức tạp.

Khả năng tái sử dụng (Reconnectable) khi căn chỉnh

Nhiều loại đầu cắm bấm một lần khi bấm lỗi phải cắt bỏ vứt đi. Với mã IE-PI-SCRJ-POF-QA, bạn hoàn toàn có thể mở chốt ren hãm, rút cáp ra cắt lại mặt sợi hoặc chỉnh lại chiều dài luồn máng rồi khóa lại như mới, tiết kiệm đáng kể chi phí thử nghiệm.

Đầu ferrule kim loại chịu lực và dẫn hướng chuẩn

Lõi cắm trang bị 2 ống ferrule bằng kim loại mạ chính xác cao thay vì bằng nhựa. Ống kim loại giữ lõi quang 1 mm không bị xô lệch tâm khi rung chấn máy móc, chịu được tối thiểu 500 chu kỳ cắm rút và giữ mức suy hao xen luôn ổn định dưới 1.0 dB.

Thông số kỹ thuật chi tiết

Bảng thông số trích xuất từ tài liệu chính hãng Weidmüller Datasheet:

Ứng dụng thực tế trong nhà máy và hạ tầng

Mã ruột cắm Weidmüller 2564960000 phục vụ đắc lực cho các hệ thống:

• Dây chuyền dập và ép nhựa tại KCN Hưng Yên: Rung chấn liên tục tại KCN Phố Nối hay KCN Thăng Long II khiến sợi thủy tinh dễ gãy lõi trong máng xích. Sợi quang nhựa POF dẻo dai kết hợp đầu nối Weidmüller vừa chống rung vừa đảm bảo mạng PROFINET thông suốt.

• Tủ biến tần công suất lớn và cánh tay robot hàn: Khu vực hàn phát xung điện từ (EMI) mạnh dọc Vành đai 3 và phía Đông Hà Nội. Đường bus quang POF cách ly nhiễu hoàn toàn, giữ dữ liệu điều khiển servo không rớt gói.

• Trạm điện hạ thế và tòa nhà thông minh: Cáp POF bấm đầu SCRJ giúp cách ly cao áp giữa khối công suất và khối PLC điều khiển quanh khu đô thị Ecopark Văn Giang hay khu vực Thanh Xuân, an toàn khi vận hành.

Ưu điểm và góc nhìn kỹ thuật từ người làm nghề

Nhiều người hỏi tôi: “Nên dùng sợi quang thủy tinh hay sợi quang nhựa POF?”.

Câu trả lời rất rõ ràng:

• Hạn chế của POF: Suy hao trên mét của sợi nhựa lớn hơn sợi thủy tinh. Với đầu cắm 2564960000, cự ly truyền dẫn tối đa chỉ khoảng 50 đến 80 mét ở tốc độ 100 Mbps. Cần kéo cáp liên tòa nhà hàng trăm mét thì bắt buộc dùng sợi thủy tinh Singlemode hoặc Multimode.

• Thế mạnh vượt trội của POF: Nhưng ở cự ly dưới 50 mét nội bộ máy móc, POF ăn đứt về độ tiện dụng. Lõi nhựa 1 mm uốn cong thoải mái không gãy. Bấm đầu chỉ mất 2 phút bằng kìm cơ khí, không cần máy hàn cáp quang cồng kềnh hàng trăm triệu, không cần nguồn điện sấy keo.

Ferrule kim loại của mã 2564960000 giữ độ đồng tâm sợi quang rất tốt, không bị rão chân khi máy móc rung chấn.

So sánh Weidmüller 2564960000 với các phương pháp khác

Kinh nghiệm lựa chọn và lưu ý thi công thực tế

Kỹ sư ThanhCongTech đúc kết 4 lưu ý thực tế khi thi công mã 2564960000:

1. Mặt cắt sợi quang rất quan trọng: Dùng dao cắt chuyên dụng sắc bén cắt vuông góc 90 độ dứt khoát. Tuyệt đối không dùng kìm điện thông thường vì sẽ bóp bẹp mép lõi nhựa gây suy hao nặng.

2. Tuốt vỏ ngoài đúng cữ: Tuốt vỏ đúng chiều dài hướng dẫn của hãng để ngàm cơ khí kẹp chặt vỏ ngoài mà không làm cong sợi quang trần bên trong.

3. Phối hợp vỏ ngoài IP67 khi cần: Bản thân mã 2564960000 là ruột cắm IP20. Khi lắp ngoài trời hoặc nơi xịt rửa ẩm ướt, phải gắn ruột cắm này vào vỏ bảo vệ Weidmüller Variant 1, Variant 4 hoặc Variant 14.

4. Giữ vệ sinh mặt sợi: Bụi xưởng cơ khí bám vào đầu sợi quang sẽ cản trở ánh sáng truyền qua. Hãy thổi sạch bụi trước khi khóa ngàm.

Hướng dẫn 5 bước đấu nối ruột cắm Weidmüller 2564960000

• Bước 1: Luồn nắp siết đuôi: Luồn đuôi siết cáp hoặc vỏ bảo vệ IP67 vào sợi cáp POF trước khi thao tác.

• Bước 2: Tuốt vỏ ngoài: Dùng kìm tuốt cáp bóc khoảng 20 – 25 mm lớp vỏ ngoài cáp duplex POF, để lộ 2 nhánh sợi quang bọc riêng.

• Bước 3: Cắt phẳng đầu sợi: Dùng dao cắt chuyên dụng cắt vuông góc 90 độ đầu sợi POF 1 mm, đảm bảo vết cắt nhẵn bóng không ba via.

• Bước 4: Đẩy sợi vào ferrule: Cầm ruột cắm 2564960000, đẩy 2 nhánh sợi quang vào 2 ống ferrule kim loại đến khi chạm cữ định vị.

• Bước 5: Khóa chốt cơ khí: Siết chốt ren phía sau để ngàm cơ khí ôm chặt vỏ cáp. Kéo nhẹ dây kiểm tra độ chắc chắn trước khi cắm vào thiết bị.

Các câu hỏi thường gặp (FAQ)

Ruột cắm Weidmüller IE-PI-SCRJ-POF-QA (2564960000) có dùng được cho sợi thủy tinh không?

Không dùng được. Mã 2564960000 thiết kế riêng cho sợi quang nhựa POF có lõi lớn 980 µm và vỏ 1000 µm. Sợi quang thủy tinh Singlemode hoặc Multimode có kích thước nhỏ hơn nhiều (lõi 9 µm hoặc 50/62.5 µm, vỏ 125 µm), nên khi đút vào ferrule của mã này sẽ bị lỏng lẻo hoàn toàn và không truyền được ánh sáng. Với cáp sợi thủy tinh, bạn bắt buộc phải dùng lõi cắm chuẩn SC hoặc LC tương ứng.

Công nghệ QuickAssembly (QA) trên đầu nối này mang lại lợi ích gì?

QuickAssembly cho phép bấm đầu cáp quang POF trực tiếp tại hiện trường bằng kìm cắt tuốt chuyên dụng, không cần keo dán ép nhiệt hay giấy mài bóng ferrule. Thao tác hoàn thành trong chưa đầy 2 phút mỗi đầu cắm. Ngàm khóa cơ khí bên trong ép chặt vỏ cáp mà không làm biến dạng lõi truyền sáng, giúp tiết kiệm hơn 80% thời gian thi công so với phương pháp dán keo sấy truyền thống.

Đầu nối này có thể tháo ra để đấu nối lại khi bị lỗi không?

Có, đây là điểm cộng lớn của mã Weidmüller 2564960000 so với các loại đầu bấm một lần. Nếu cắt sợi bị xéo góc, tuốt vỏ chưa chuẩn hoặc cần rút ngắn dây để đi lại máng cáp, bạn chỉ việc vặn mở khóa hãm, rút cáp ra cắt lại mặt phẳng rồi cắm khóa lại như ban đầu mà không phải vứt bỏ đầu nối, tránh lãng phí vật tư.

Cần kết hợp ruột cắm 2564960000 với phụ kiện gì để đạt chuẩn chống nước IP67?

Bản thân mã 2564960000 là ruột cắm trần IP20 dùng trong tủ điện. Khi cần kéo cáp ra môi trường xưởng ẩm ướt hoặc ngoài trời đòi hỏi chuẩn IP67, bạn phải lắp ruột cắm này vào vỏ đầu cắm bảo vệ chuyên dụng của Weidmüller như vỏ Variant 1 (IE-PS-V01P/M), vỏ Variant 4 PushPull (IE-PS-V04P) hoặc vỏ Variant 14 (IE-PS-V14M).

Khoảng cách truyền dẫn tối đa của sợi quang POF qua đầu nối này là bao nhiêu?

Sợi quang nhựa POF có độ suy hao cao hơn sợi thủy tinh, suy hao tại mỗi đầu nối Weidmüller 2564960000 ở mức ≤ 1.0 dB. Cự ly truyền dẫn ổn định cho mạng PROFINET hoặc Fast Ethernet 100 Mbps qua cáp POF thường đạt từ 50 đến 80 mét. Tuyến cáp này tối ưu cho kết nối nội bộ giữa các máy móc trên dây chuyền phân xưởng, không dùng để kéo liên tòa nhà.

Tại sao các nhà máy tại Hưng Yên và Hà Nội chuộng cáp quang POF trong xưởng máy dập, hàn?

Tại các xưởng dập kim loại, máy hàn hay gần biến tần lớn ở KCN Phố Nối hoặc Thăng Long II, cáp đồng rất dễ bị nhiễu điện từ (EMI) gây rớt gói tin. Sợi quang POF cách điện tuyệt đối, chống nhiễu 100% nhưng lại dẻo dai, chịu uốn cong bán kính nhỏ trong máng xích di động mà không sợ nứt gãy như lõi sợi thủy tinh.

Đầu cắm SCRJ này tương thích với những thiết bị mạng công nghiệp nào?

Đầu cắm SCRJ duplex chuẩn IEC 61754-24 tương thích với cổng quang POF trên các dòng PLC Siemens Simatic S7-1500, biến tần Sinamics, switch mạng công nghiệp Weidmüller, Phoenix Contact, Hirschmann hoặc các bộ giao tiếp I/O phân tán ET200 Eco hỗ trợ giao diện PROFINET quang học, vốn được sử dụng rất phổ biến trong các dây chuyền tự động hóa nhà máy.

ThanhCongTech có sẵn hàng Weidmüller 2564960000 và dao bấm chuyên dụng tại kho không?

ThanhCongTech luôn có sẵn ruột cắm Weidmüller 2564960000 cùng vỏ bọc IP67 và dao cắt tuốt chuyên dụng HTX-IE-POF-QA tại kho Văn Giang (Ecopark, Hưng Yên) và kho Thanh Xuân (Hà Nội). Khách hàng có thể nhận hàng ngay trong ngày và được kỹ thuật viên hỗ trợ hướng dẫn bấm thử mẫu thực tế.

Kết luận

Ruột cắm quang Weidmüller IE-PI-SCRJ-POF-QA (2564960000) là giải pháp cơ khí thông minh giúp đơn giản hóa khâu bấm đầu cáp quang nhựa POF tại hiện trường nhà máy. Thiết bị vừa đảm bảo chất lượng đường truyền PROFINET ổn định, vừa cắt giảm tối đa thời gian dừng máy bảo dưỡng.

Tại khu vực Hà Nội và Hưng Yên, liên hệ ThanhCongTech để nhận tư vấn kỹ thuật chính xác, xem mẫu thực tế và nhận hàng chính hãng ngay trong ngày.
