Công tắc chạm Metrol CSJ055A-L chính hãng tại Hà Nội

Công tắc định vị siêu chính xác Metrol CSJ055A-L chuẩn IP65, độ lặp lại 5µm, ren M5 có đèn LED. Phân phối chính hãng ThanhCongTech tại Hà Nội, Hưng Yên.

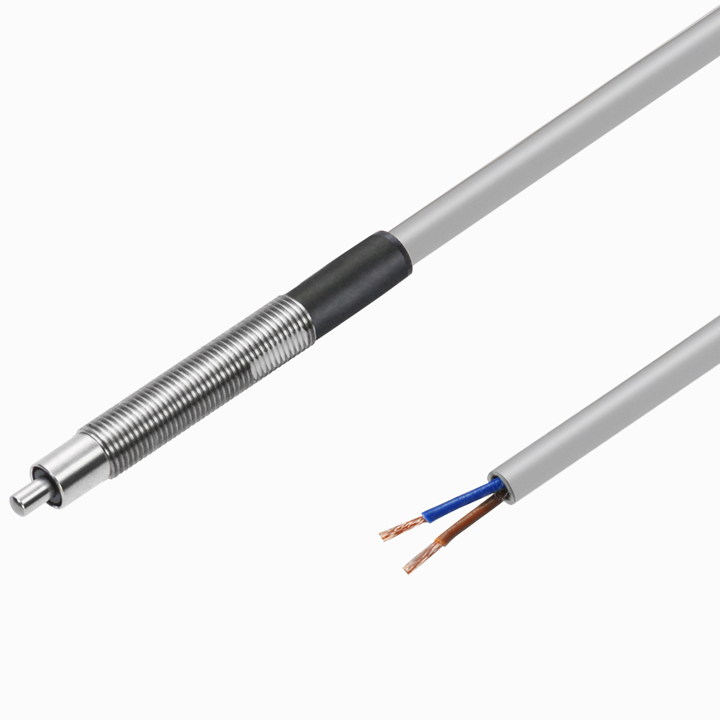

Công tắc định vị siêu chính xác Metrol CSJ055A-L là dòng cảm biến chạm cơ khí (CS-Touch Switch) chuẩn công nghiệp, do thương hiệu Metrol (Nhật Bản) sản xuất. Thiết bị có công dụng xác định điểm dừng cơ học, phát hiện chạm phôi và định vị vị trí với độ lặp lại chính xác tới 5 µm (0.005 mm) cùng độ trễ hành trình bằng 0 (Movement differential = 0 mm). Sản phẩm được thiết kế cho kỹ sư chế tạo máy, thợ vận hành máy phay tiện CNC, kỹ sư thiết kế đồ gá JIG, khuôn dập và các đơn vị tích hợp hệ thống cánh tay robot công nghiệp. Tại Hà Nội và Hưng Yên, Metrol CSJ055A-L được các nhà xưởng cơ khí chính xác, nhà máy phụ tùng ô tô xe máy tại KCN Phố Nối, Thăng Long II, Như Quỳnh và các cụm công nghiệp cơ khí phía Đông Hà Nội đặc biệt quan tâm. Các dây chuyền gia công tại đây đòi hỏi độ chính xác kích thước khắt khe, không gian gá đặt chật hẹp và môi trường làm việc ngập tràn dầu mài, phoi kim loại xối xả

Tóm tắt nhanh thông tin

• Sản phẩm: Công tắc định vị chạm siêu chính xác Metrol CSJ055A-L (CS-Touch Switch).

• Công dụng: Xác định gốc phôi, phát hiện kẹp phôi, kiểm soát kích thước gia công, độ lặp lại 5 µm không trôi điểm.

• Đối tượng: Thợ tiện phay CNC, kỹ sư đồ gá JIG, kỹ sư chế tạo máy tự động hóa, xưởng khuôn mẫu.

• Khu vực phục vụ: Hà Nội (Thanh Xuân, Cầu Giấy, Hoàng Mai…), Hưng Yên (Văn Giang, Mỹ Hào, KCN Phố Nối) và toàn quốc.

• Liên hệ: ThanhCongTech – Hotline: 02435202636 – Website: https://thanhcongtech.vn.

  1. Tổng quan sản phẩm: Điểm tựa cơ khí và vai trò của Metrol CSJ055A-L

  Trong gia công cơ khí chính xác, chỉ cần phôi bị kênh 0.02 mm trên bàn gá là cả lô hàng tiện phay coi như phế phẩm. Nhiều xưởng thường dùng cảm biến tiệm cận từ hoặc công tắc hành trình microswitch để phát hiện kẹp phôi. Nhưng cảm biến từ rất dễ bị mạt phoi sắt bám dính gây báo ảo, còn microswitch lại có độ rơ lớn, làm trôi điểm dừng sau một thời gian vận hành.

  Dòng công tắc chạm Metrol CSJ055A-L (Nhật Bản) giải quyết dứt điểm vấn đề này.

  Với thân ren siêu nhỏ M5x0.5 và cơ cấu tiếp xúc cơ học trực tiếp (tiếp điểm khô), thiết bị đạt độ lặp lại ấn tượng 5 µm (0.005 mm) cùng độ trễ hành trình bằng 0. Khi đầu đo chạm vào bề mặt phôi, tín hiệu điện lập tức kích hoạt chính xác mà không có bất kỳ độ trễ cơ học nào.

  2. Đặc điểm kỹ thuật nổi bật của công tắc Metrol CSJ055A-L

  2.1. Độ lặp lại 5 µm và độ trễ hành trình bằng 0 (Movement differential = 0 mm)

  Microswitch thông thường dùng lá đồng đàn hồi nên luôn có khoảng trễ giữa điểm đóng và điểm ngắt. Metrol CSJ055A-L sử dụng tiếp điểm cơ khí vi mô, điểm đóng ngắt trùng khớp hoàn toàn với sai số lặp lại chỉ 5 µm. Nhờ đó, hệ thống gá kẹp phát hiện chuẩn xác vị trí phôi tới từng micromet.

  2.2. Thân ren M5x0.5 siêu nhỏ bằng inox SUS303

  Trong các bộ đồ gá JIG kiểm tra linh kiện hay khuôn ép nhựa, không gian gá đặt rất chật chội. Thân vỏ CSJ055A-L có ren ngoài M5x0.5, dài chỉ 42 mm bằng inox SUS303, đầu tiếp xúc bằng thép tôi cứng HRC50 chống mài mòn va đập.

  2.3. Kháng dầu tưới nguội và phoi tiện chuẩn IP65

  Bàn máy phay CNC luôn ngập dung dịch làm nguội và phoi kim loại. CSJ055A-L làm kín đạt chuẩn IP65, đi kèm dây cáp chịu dầu chuyên dụng (oil-resistant cabtyre cable), cho phép lắp chìm trong lòng bàn gá mà không lo ngấm dầu làm hỏng tiếp điểm.

  2.4. Đèn LED chỉ thị và không trôi nhiệt

  Công tắc tích hợp sẵn đèn LED đỏ báo trạng thái tiếp xúc giúp căn chỉnh cữ gá dễ dàng. Cấu trúc cơ khí khô không sinh nhiệt nội bộ, triệt tiêu hoàn toàn hiện tượng trôi nhiệt độ (temperature drift) suốt cả ca sản xuất.

  3. Bảng thông số kỹ thuật chi tiết

  Tiêu chí	Thông số kỹ thuật chi tiết
  Mã sản phẩm (Part No.)	CSJ055A-L
  Xuất xứ & Thương hiệu	METROL CO., LTD. (Tokyo, Nhật Bản)
  Dòng sản phẩm	CS-Touch Switch (Công tắc định vị chạm siêu chính xác)
  Độ lặp lại (Repeatability)	5 µm (0.005 mm)
  Độ trễ hành trình	0 mm (Movement differential = 0)
  Tổng hành trình (Stroke)	2.8 mm (Hành trình trước chạm: ~0.3 mm)
  Lực tiếp xúc	1 N (Khoảng 100 gf)
  Chế độ ngõ ra	Tiếp điểm khô (Dry contact); Ngõ ra A: NO (Thường mở)
  Đèn LED chỉ thị	Có đèn LED báo trạng thái tiếp xúc
  Kích thước ren	Ren ngoài M5 × 0.5 (Chiều dài tổng 42 mm)
  Đầu tiếp xúc	Pít-tông đầu cầu tròn φ2 mm (Bán kính SR1.5)
  Vật liệu thân & Đầu đo	Thân: Inox SUS303; Đầu đo: Thép tôi cứng SUS HRC50
  Cấp bảo vệ	IP65 (Chống bụi, kháng dầu tưới nguội)
  Dây cáp tín hiệu	Cáp chịu dầu φ2.8 mm, 2 lõi, dài 3m, uốn cong R7 mm
  Tuổi thọ cơ học	3.000.000 lần kích hoạt (3 million operations)
  Dòng điện & Điện áp	DC 5V – 24V; Dòng ổn định ≤ 10 mA (Dòng đỉnh ≤ 20 mA)
  Nhiệt độ vận hành	0°C đến 80°C (Không đóng băng)

  4. Ứng dụng thực tế: Giải quyết bài toán tại nhà máy gia công cơ khí

  Trong thực tế nhà xưởng tại miền Bắc, Metrol CSJ055A-L phát huy hiệu quả rõ rệt ở các kịch bản:

  1. Phát hiện kẹp phẳng sát đáy phôi trên đồ gá JIG CNC:

     Tại các xưởng phụ tùng ô tô xe máy ở KCN Phố Nối (Hưng Yên), phôi đúc khi gá kẹp dễ bị cấn mạt phoi dưới đáy. Lắp CSJ055A-L dưới mặt tựa đồ gá: nếu cấn mạt phoi dù chỉ 0.01 mm, công tắc chưa đóng, máy CNC lập tức dừng báo lỗi, tránh làm mẻ dao phay đắt tiền.

  2. Cữ chặn đo chiều dài thanh phôi máy tiện tự động:

     Các xưởng tiện linh kiện quanh trục Vành đai 3 và Nguyễn Trãi (Thanh Xuân) dùng CSJ055A-L làm điểm cữ chặn cấp phôi tự động. Độ lặp lại 5 µm giúp kích thước cắt phôi luôn đồng đều mà không cần đo thủ công từng thanh.

  3. Phát hiện phôi trong khuôn dập kim loại:

     Trong khuôn dập tấm, cảm biến quang dễ bị dầu mỡ che mắt đọc. CSJ055A-L lắp chìm trong cối dập, tiếp xúc cơ khí trực tiếp với mép phôi, đảm bảo tôn vào đúng cữ trước khi cối trên hạ xuống.

  4. Định vị điểm dừng tay gắp robot:

     Tại các dây chuyền lắp ráp phía Đông Hà Nội, tay gắp robot dùng CSJ055A-L kiểm tra phôi đã kẹp đúng vị trí chưa. Lực chạm nhẹ 1 N không làm trầy xước hay móp méo chi tiết mỏng.

  5. Ưu điểm và hạn chế: Đánh giá thực chiến

  Ưu điểm

  • Độ chính xác vượt trội: Sai số lặp lại 5 µm cùng độ trễ bằng 0, loại bỏ hoàn toàn sai số cơ khí.

  • Kích thước siêu nhỏ M5: Bắt ren trực tiếp vào các vị trí gá JIG chật hẹp nhất.

  • Không trôi nhiệt và không nhiễu: Tiếp điểm cơ khí khô không bị ảnh hưởng bởi biến tần hay nhiệt độ môi trường.

  • Kháng dầu IP65: Vỏ inox SUS303 và cáp chịu dầu bền bỉ trong máy CNC ngập dung dịch tưới nguội.

  Hạn chế

  • Giới hạn dòng điện 10 mA: Chỉ dùng đấu nối về ngõ vào PLC số (Digital Input), không đấu trực tiếp vào tải cuộn hút rơ le hay van khí nén.

  • Hướng va chạm dọc trục: Thích hợp nhất cho va chạm thẳng hướng trục pít-tông. Nếu phôi trượt ngang với lực lớn, cần thiết kế thêm cơ cấu dẫn hướng.

  6. So sánh Metrol CSJ055A-L với các giải pháp khác trên thị trường

  Tiêu chí	Cảm biến tiệm cận từ M5	Công tắc hành trình microswitch	Metrol CSJ055A-L
  Nguyên lý	Cảm ứng từ trường (không chạm)	Tiếp điểm lá đồng đàn hồi	Tiếp điểm cơ học vi mô chính xác
  Độ lặp lại	20 µm – 50 µm (phụ thuộc kim loại)	50 µm – 100 µm	5 µm (0.005 mm) ổn định mọi vật liệu
  Độ trễ hành trình	Trễ từ 10% – 20% khoảng đo	Trễ lớn (0.2 mm – 0.5 mm)	0 mm (Nhả ra ngắt tiếp điểm tức thì)
  Ảnh hưởng phoi sắt/dầu	Dễ báo ảo khi dính mạt phoi	Dễ kẹt lẫy cơ và rỉ sét	Chuẩn IP65, chỉ nhận lực chạm cơ học
  Trôi nhiệt	Có trôi điểm đo theo nhiệt độ	Có biến dạng nhiệt lá đồng	Không trôi nhiệt (tiếp điểm không sinh nhiệt)

  7. Kinh nghiệm lựa chọn và lưu ý lắp đặt

  • Lực siết đai ốc ren M5: Thân ren M5x0.5 khá mỏng. Khi siết hai đai ốc hãm đi kèm, chỉ dùng lực siết vừa phải dưới 1.5 Nm để tránh bẹp thân ren gây kẹt pít-tông.

  • Đấu nối nguồn điện qua tải PLC: Tiếp điểm là dạng tiếp điểm khô (A: NO). Luôn đấu nối tiếp công tắc với ngõ vào PLC (dòng 3-7 mA). Tuyệt đối không cấp trực tiếp 24V mà không qua tải vì dòng lớn sẽ làm cháy tiếp điểm và đèn LED.

  • Góc tiếp xúc của phôi: Bố trí hướng di chuyển của phôi thẳng góc với trục đầu đo. Nếu phôi trượt ngang, góc vát mép phôi không nên vượt quá 30 độ và bề mặt cần trơn nhẵn.

  8. Hướng dẫn các bước lắp đặt và kiểm tra nhanh

  1. Bước 1 – Taro lỗ ren M5x0.5: Khoan và taro lỗ ren M5x0.5 trên đồ gá JIG tại vị trí cần kiểm tra phôi.

  2. Bước 2 – Căn cữ và bắt ren: Vặn thân CSJ055A-L vào lỗ ren, chỉnh độ nhô sao cho phôi mẫu ép sát mặt chuẩn đẩy đầu đo lùi vào khoảng 0.5 – 1.0 mm (trong hành trình 2.8 mm).

  3. Bước 3 – Khóa đai ốc cố định: Dùng cờ lê siết nhẹ hai đai ốc hãm hai bên để cố định chắc chắn vị trí cảm biến.

  4. Bước 4 – Đấu dây vào PLC: Nối 2 dây cáp vào ngõ vào số PLC (Digital Input 24VDC), chú ý đúng cực tính để đèn LED sáng khi tiếp xúc.

  5. Bước 5 – Kiểm tra tín hiệu: Đưa phôi vào kẹp thử, quan sát đèn LED đỏ bật sáng dứt khoát khi phôi ép sát mặt chuẩn và kiểm tra tín hiệu trên PLC.

  9. Câu hỏi thường gặp (FAQ)

  Công tắc Metrol CSJ055A-L có gì khác biệt so với cảm biến tiệm cận từ M5?

  Cảm biến tiệm cận từ M5 nhận biết không chạm nhưng độ lặp lại chỉ khoảng 20-50 µm và rất dễ báo ảo khi mạt phoi sắt bám dính vào đầu cảm biến. Trong khi đó, Metrol CSJ055A-L hoạt động bằng tiếp xúc cơ học trực tiếp với độ lặp lại chính xác 5 µm, không bị mạt phoi sắt hay màng dầu tưới nguội đánh lừa và phát hiện chuẩn xác mọi vật liệu kim loại lẫn phi kim.

  Độ trễ hành trình bằng 0 (Movement differential = 0 mm) mang lại lợi ích gì?

  Ở microswitch thông thường, điểm đóng và điểm ngắt luôn lệch nhau từ 0.2 đến 0.5 mm do độ đàn hồi của lá đồng, gây sai số lớn khi chi tiết rung lắc nhẹ. Metrol CSJ055A-L triệt tiêu hoàn toàn khoảng trễ này. Khi bề mặt phôi rút lui dù chỉ vài micromet, tiếp điểm sẽ ngắt tức thì, giúp việc kiểm soát vị trí hai chiều cực kỳ đồng nhất và chuẩn xác.

  Cảm biến Metrol CSJ055A-L có đấu trực tiếp vào ngõ vào PLC được không?

  Thiết bị tương thích hoàn toàn với ngõ vào số (Digital Input) 24VDC của mọi dòng PLC như Siemens, Mitsubishi hay Omron. Bạn chỉ cần đấu nối tiếp công tắc với cổng PLC. Do dòng điện qua ngõ vào PLC thường chỉ từ 3 đến 7 mA, nó hoàn toàn nằm trong ngưỡng dòng làm việc an toàn dưới 10 mA của công tắc và giúp đèn LED tích hợp sáng rõ.

  Dây cáp của Metrol CSJ055A-L có bị nứt gãy khi ngâm trong dầu cắt gọt không?

  Dây cáp của công tắc là dòng cáp Cabtyre chuyên dụng chịu dầu của Nhật Bản với đường kính φ2.8 mm và bán kính uốn cong R7 mm. Lớp vỏ bọc này không bị chai cứng, trương nở hay nứt gãy dù tiếp xúc liên tục với dầu bôi trơn và dung dịch tưới nguội pha nước suốt nhiều năm vận hành trong lòng máy gia công CNC.

  Vì sao Metrol khẳng định cảm biến không bị hiện tượng trôi nhiệt độ?

  Cảm biến điện tử thông thường luôn có mạch khuếch đại sinh nhiệt bên trong thân ren nhỏ, gây biến dạng nhiệt làm trôi điểm đo. Metrol CSJ055A-L sử dụng cấu trúc tiếp điểm cơ khí khô thuần túy, không chứa linh kiện điện tử tự sinh nhiệt bên trong, vì vậy vị trí kích hoạt không bao giờ bị trôi dạt theo nhiệt độ môi trường làm việc.

  Nếu phôi trượt ngang vào đầu công tắc thì có nguy cơ bị gãy pít-tông không?

  Đầu đo CSJ055A-L được thiết kế dạng pít-tông đầu cầu tròn bán kính SR1.5 mm, chịu được va chạm góc vát trượt nhẹ dưới 30 độ. Tuy nhiên, nếu lực trượt ngang quá mạnh và lặp lại liên tục, pít-tông M5 có thể bị cong. Khi phôi trượt ngang tốc độ cao, kỹ sư nên lắp thêm cơ cấu trượt dẫn hướng bảo vệ hoặc chọn model đầu bi lăn chuyên dụng của Metrol.

  Tuổi thọ 3 triệu lần kích hoạt của công tắc được kiểm nghiệm như thế nào?

  Hãng Metrol kiểm nghiệm tuổi thọ 3 triệu chu kỳ đóng ngắt liên tục trong điều kiện cơ học tiêu chuẩn với lực ấn vừa phải và dòng điện dưới 10 mA. Nhờ ổ bi trượt kim loại (metal bearing) dẫn hướng chuẩn xác và bề mặt tiếp xúc tôi cứng HRC50 chống mài mòn, công tắc duy trì độ lặp lại 5 µm ổn định suốt vòng đời sản phẩm.

  Doanh nghiệp tại Hà Nội và Hưng Yên có thể mua Metrol CSJ055A-L chính hãng ở đâu?

  ThanhCongTech là đơn vị phân phối thiết bị Metrol tại miền Bắc với văn phòng tại Số 197 Thủy Nguyên Ecopark (Văn Giang, Hưng Yên) và số 82 Nguyên Tuân (quận Thanh Xuân, Hà Nội). Khách hàng tại KCN Phố Nối, Như Quỳnh hay các xưởng cơ khí Hà Nội có thể liên hệ hotline 02435202636 để nhận mẫu thử, tư vấn bản vẽ gá JIG và giao hàng nhanh trong ngày.

  10. Kết luận

  Công tắc định vị chạm siêu chính xác Metrol CSJ055A-L là giải pháp kỹ thuật tối ưu cho các xưởng cơ khí chính xác và chế tạo đồ gá JIG. Bằng việc loại bỏ sai số kẹp phôi với độ lặp lại 5 µm và triệt tiêu độ trễ cơ học về 0, thiết bị giúp nhà máy loại bỏ phế phẩm và bảo vệ dao cụ máy CNC đắt tiền. Thân ren M5 nhỏ gọn cùng chuẩn kháng dầu IP65 khẳng định độ tin cậy vượt trội từ Nhật Bản.

  Quý khách hàng tại Hà Nội và Hưng Yên đang cần nâng cấp độ chính xác cho bàn gá JIG hoặc khuôn dập, hãy liên hệ ngay với đội ngũ kỹ thuật của ThanhCongTech để được hỗ trợ tư vấn và giao hàng tận nơi.
