Đánh giá cáp mạng Profinet Weidmuller 3m đúc 2 đầu M12 (1025950030). Vỏ PUR chịu xích kéo, IP67, Cat5e. Sẵn kho Thanh Xuân và Ecopark Hưng Yên.

• Sản phẩm: Cáp mạng công nghiệp đúc sẵn hai đầu giắc tròn Weidmüller IE-C5DD4UG0030MCSMCS-E (Mã đặt hàng: 1025940030 / 1025950030).

• Công dụng: Kết nối truyền dẫn dữ liệu tốc độ 100 Mbit/s thời gian thực giữa hai thiết bị mạng công nghiệp PROFINET / EtherCAT; đúc sẵn hai đầu giắc tròn M12 D-code đực dạng thẳng (Male Straight – MCS to MCS) đạt chuẩn kín nước IP67; chiều dài cáp 3.0 mét; vỏ bọc nhựa Polyurethane (PUR) màu xanh lá cây chuyên dụng cho chuyển động uốn gập liên tục trong xích dẫn cáp (Drag chain).

• Đối tượng: Kỹ sư tự động hóa, kỹ thuật viên bảo trì dây chuyền robot, xưởng chế tạo máy CNC, đơn vị tích hợp hệ thống camera công nghiệp và trạm thu thập dữ liệu phân tán (Remote I/O IP67).

• Khu vực phục vụ: Hà Nội (Thanh Xuân, Hoàng Mai, Cầu Giấy, trục đường Nguyễn Trãi – Vành đai 3) và Hưng Yên (Văn Giang, Phụng Công, KĐT Ecopark, KCN Phố Nối A/B, Thăng Long II, Yên Mỹ).

• Liên hệ: ThanhCongTech – Hotline: 02435202636 – Website: thanhcongtech.vn.

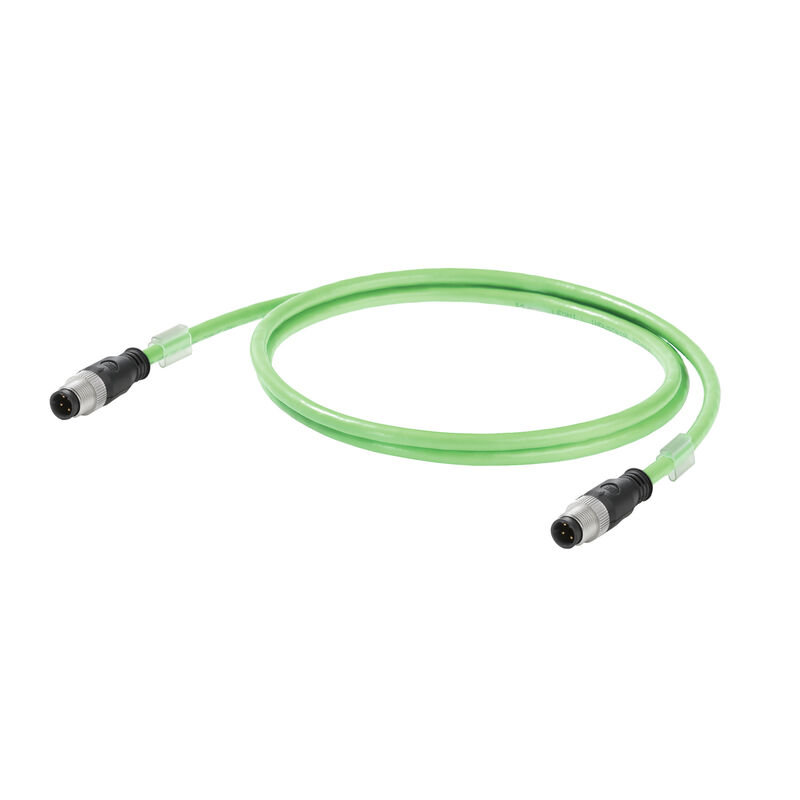

Cáp mạng Weidmüller IE-C5DD4UG0030MCSMCS-E (mã quốc tế 1025950030) là tuyến cáp mạng công nghiệp Industrial Ethernet PROFINET đúc sẵn hai đầu giắc cắm tròn M12 D-code 4 chân dạng thẳng (MCS to MCS) với chiều dài tiêu chuẩn 3.0 mét. Thuộc dòng cáp chuyên dụng PROFINET Type C (ký hiệu C5DD), sản phẩm sở hữu kết cấu ruột dẫn gồm các sợi đồng mềm mạ thiếc bện chữ thập Star-Quad ($4 \times \text{AWG 22/7}$), lớp bọc kim loại chống nhiễu kép SF/UTP và lớp vỏ ngoài bằng nhựa Polyurethane (PUR) màu xanh lá cây RAL 6018 kháng dầu nhớt, chống mài mòn và chịu được hàng triệu chu kỳ uốn gập trong xích dẫn cáp (Drag chain) với cấp bảo vệ chống nước ngâm sâu IP67 ở cả hai đầu giắc cắm.

Tại các nhà máy tự động hóa, sản xuất linh kiện điện tử ở Hưng Yên (KCN Thăng Long II, Phố Nối A, Phố Nối B, Yên Mỹ) và các xưởng chế tạo máy thông minh quanh trục Thanh Xuân, Vành đai 3, Văn Giang (Ecopark, Phụng Công), xu hướng chuyển dịch từ tủ điện tập trung sang các module I/O phân tán chống nước (IP67 Remote I/O) gắn trực tiếp trên thân máy đang diễn ra rất mạnh mẽ. Việc liên kết giữa switch mạng công nghiệp ngoài trời và các module I/O đòi hỏi các tuyến cáp mạng “Plug & Play” (Cắm là chạy) đúc sẵn hai đầu M12 hoàn hảo. Nếu để thợ điện tự mua dây và bấm giắc thủ công tại hiện trường, chỉ cần một mối hàn lỏng hay tiếp địa giáp không kín sẽ dẫn đến hiện tượng rớt gói tin chập chờn, làm dừng cả dây chuyền sản xuất tự động. Cáp đúc sẵn hai đầu M12 của Weidmüller loại bỏ 100% rủi ro đấu nối thủ công, cho phép thay thế bảo trì chỉ trong 30 giây.

1. Tổng quan sản phẩm Weidmüller IE-C5DD4UG0030MCSMCS-E (Mã 1025950030)

Trong các dây chuyền lắp ráp hiện đại, các module thu thập dữ liệu (Remote I/O blocks) và van khí nén thường được gắn nối tiếp nhau theo cấu trúc chuỗi (Daisy-chain) hoặc mạch vòng dự phòng (Ring topology) ngay trên thân máy mà không cần vỏ tủ bảo vệ.

Khoảng cách giữa switch mạng trung gian đến module I/O hoặc giữa hai trạm máy lân cận thường chỉ từ 1 đến 2.5 mét. Sử dụng một sợi cáp mạng đúc sẵn hai đầu M12 thẳng (MCS – MCS) dài 3.0 mét đem lại lợi ích vận hành vượt trội:

• Chuẩn hóa kết nối “Plug & Play”: Hai đầu giắc đực M12 D-code được ép đùn cao áp nguyên khối tại nhà máy Weidmüller ở Đức. Kỹ thuật viên chỉ cần cắm thẳng vào cổng cái trên thiết bị và xoay nhẹ vòng ren kim loại là hệ thống truyền thông được thiết lập ngay lập tức, không cần bóc vỏ, không cần bấm cos hay phân vân thứ tự màu dây.

• Cấp bảo vệ IP67 tuyệt đối ở cả 2 đầu: Cả hai đầu giắc đều tích hợp sẵn gioăng làm kín và ren khóa kim loại mạ niken chống rung lắc, bảo vệ các chân kim mạ vàng khỏi nước bắn, bụi bẩn và dầu cắt gọt cơ khí.

• Cấu trúc cáp PROFINET Type C chịu xích kéo: Dây cáp được thiết kế để luồn vào xích kéo chạy qua lại giữa hai bàn máy chuyển động, chịu được hàng triệu chu kỳ uốn gập liên tục mà không lo gãy lõi đồng bên trong.

2. Thông số kỹ thuật chi tiết

Bảng dữ liệu kỹ thuật được trích xuất từ hồ sơ kỹ thuật chính hãng Weidmüller cho mã hàng 1025950030:

3. Đặc điểm kỹ thuật nổi bật: Bóc tách giá trị từ góc nhìn kỹ sư hiện trường

Tại sao các tập đoàn sản xuất lớn tại KCN Thăng Long II hay Phố Nối đều chuyển đổi sang cáp đúc sẵn hai đầu M12? Sự khác biệt nằm ở ba giá trị thực chiến:

               CẤU TRÚC KẾT NỐI HAI ĐẦU M12 (MCS - MCS)
    Switch mạng IP67 ngoài máy                 Module I/O phân tán IP67
    ┌───────────────────────┐                 ┌───────────────────────┐
    │ Cổng cái M12 D-code   │                 │ Cổng cái M12 D-code   │
    └───────────┬───────────┘                 └───────────┬───────────┘
                │                                         │
                ▼                                         ▼
         [Đầu đực M12 thẳng] ═════════════════════> [Đầu đực M12 thẳng]
         Đúc sẵn IP67        Cáp mạng vỏ PUR dài 3m  Đúc sẵn IP67
                             Chịu xích kéo hàng triệu lần

Rút ngắn thời gian khắc phục sự cố (MTTR) xuống dưới 1 phút

Khi một đường dây mạng trên cánh tay robot bị đứt ngầm do mỏi cơ học, nếu dùng cáp tự bấm: thợ bảo trì phải mang kìm, dao tuốt, đồng hồ đo thông mạch leo lên máy mất 30–45 phút để đấu nối lại. Mỗi phút dừng máy của dây chuyền lắp ráp ô tô hay đóng gói linh kiện gây thiệt hại hàng chục triệu đồng.

Với sợi cáp đúc sẵn hai đầu Weidmüller 1025950030, quy trình thay thế cực kỳ đơn giản: tháo ren hai đầu giắc cũ, cắm sợi mới vào và vặn chặt ren kim loại. Toàn bộ thao tác chỉ mất đúng 30 giây, dây chuyền tiếp tục hoạt động mà không cần can thiệp kỹ thuật phức tạp.

Tiếp địa chống nhiễu 360 độ hoàn hảo từ nhà máy

Ở các đầu giắc tự đấu nối ngoài hiện trường, người thợ rất khó xử lý lớp lưới đồng chống nhiễu: hoặc là cắt cụt lưới giáp làm mất tác dụng chống nhiễu, hoặc là bện dây pigtail gây tăng trở kháng cao tần. Hai đầu giắc M12 của Weidmüller được ép đùn bằng robot tự động tại Đức: lớp lưới đồng bện được ép tiếp xúc 360 độ trực tiếp vào vòng kim loại của đầu giắc, tạo thành một lồng chắn sóng liên tục từ đầu phát tới đầu thu, ngăn chặn triệt để sóng hài biến tần và xung điện từ máy hàn cản trở tín hiệu Profinet.

Vỏ nhựa PUR và cấu trúc Star-Quad siêu bền bỉ

Vỏ Polyurethane (PUR) trơ hoàn toàn trước dầu bôi trơn máy CNC, dung dịch làm mát và không bắt lửa tàn hàn xì. Kết cấu 4 lõi bện chữ thập Star-Quad giúp triệt tiêu hiện tượng điện dung ký sinh giữa các cặp dây, đảm bảo tốc độ truyền dữ liệu 100 Mbit/s chuẩn Fast Ethernet không bị suy hao ở dải tần số cao.

4. Ứng dụng thực tế tại Hà Nội và khu vực Hưng Yên

Cáp mạng đúc sẵn hai đầu M12 dài 3m là phụ kiện kết nối chiến lược trong nhiều mô hình tự động hóa:

• Liên kết các module Remote I/O trên máy công cụ tại Hưng Yên:

  Tại KCN Thăng Long II, Phố Nối A, Phố Nối B, các dây chuyền gia công cơ khí chính xác bố trí các khối I/O chống nước IP67 dọc theo thân máy. Cáp mạng 1025950030 kết nối nối tiếp (Daisy-chain) giữa các module I/O thu thập tín hiệu cảm biến hành trình, van thủy lực về switch mạng trung tâm mà không cần đi dây lòng thòng vào tủ điện.

• Hệ thống camera kiểm tra sản phẩm (Machine Vision) quanh Vành đai 3, Thanh Xuân:

  Dọc trục đường Nguyễn Trãi, Thanh Xuân, các xưởng chế tạo máy đóng gói thuốc, bao bì định lượng gắn camera quang học soi lỗi sản phẩm trên băng chuyền. Cáp M12 to M12 dài 3m nối thẳng từ camera về bộ điều khiển thị giác máy tính công nghiệp (IPC) đặt cạnh băng tải, đảm bảo truyền hình ảnh thời gian thực không bị giật lag hay nhiễu sọc ngang.

• Trạm quan trắc nước thải và trạm bơm thông minh tại KĐT Ecopark (Văn Giang, Phụng Công):

  Các đồng hồ đo lưu lượng nước điện từ và cảm biến đo độ đục ngoài trời trang bị cổng mạng M12 D-code. Sử dụng sợi cáp đúc sẵn hai đầu IP67 giúp kỹ thuật viên kết nối nhanh chóng thiết bị đo vào trạm truyền dẫn RTU ngoài trời mà không sợ nước mưa hay độ ẩm nồm xâm thực làm hỏng chân tiếp điểm.

5. Bảng so sánh: Cáp đúc sẵn 2 đầu M12 với cáp tự đấu nối hiện trường

Hãy cùng đặt lên bàn cân so sánh thực tế giữa cáp đúc sẵn chính hãng Weidmüller và phương án tự bấm giắc:

6. Hướng dẫn lắp đặt đúng kỹ thuật cho hệ thống PROFINET

Để tuyến cáp kết nối M12 to M12 hoạt động bền bỉ nhiều năm, kỹ thuật viên cần tuân thủ các quy tắc sau:

1. Cắm đúng rãnh định hướng D-code:

   • Đầu giắc cắm M12 D-code có một rãnh định vị hình bán nguyệt đặc trưng.

   • Căn đúng rãnh định vị trên đầu cắm đực và cổng cắm cái trên thiết bị trước khi ấn nhẹ vào. Tuyệt đối không dùng lực ấn cưỡng bức khi chưa khớp rãnh vì sẽ làm cong hoặc gãy 4 chân kim bên trong.

2. Siết vòng ren kim loại đúng lực:

   • Sau khi ấn giắc vào cổng cắm, dùng tay vặn vòng ren kim loại theo chiều kim đồng hồ cho đến khi ren ăn chặt.

   • Dùng cờ-lê lực chuyên dụng siết thêm với mô-men xoắn khuyến cáo 0.8 đến 1.0 Nm để gioăng cao su bên trong ép kín khít đạt chuẩn ngâm nước IP67. Không siết quá lực làm toét ren nhôm của thiết bị.

3. Quy tắc xếp trong xích dẫn cáp (Drag chain):

   • Khi luồn cáp qua xích kéo, đảm bảo sợi cáp nằm tự do trong các khoang chia, không bị đè xoắn bởi các sợi cáp động lực nặng nề.

   • Bán kính uốn cong của xích kéo phải lớn hơn bán kính uốn cong tối thiểu của cáp ($R \ge 10 \times D$, tương đương tối thiểu 65 mm).

   • Cố định chặt hai đầu sợi cáp tại điểm ra/vào của xích kéo để lực kéo căng không truyền trực tiếp vào đầu giắc cắm M12.

7. Các câu hỏi thường gặp (FAQ)

Câu 1: Cáp mạng Weidmüller IE-C5DD4UG0030MCSMCS-E (1025950030) dùng cho các thiết bị nào?

Mã sản phẩm 1025950030 được thiết kế để kết nối trực tiếp giữa hai thiết bị công nghiệp trang bị cổng cắm tròn M12 D-code cái (Female). Ứng dụng phổ biến nhất là nối từ switch mạng chống nước IP67 đến module thu thập dữ liệu phân tán (Remote I/O blocks), nối giữa hai module I/O theo chuỗi Daisy-chain, hoặc nối từ camera công nghiệp Machine Vision về máy tính công nghiệp.

Câu 2: Cấu hình “MCS – MCS” trên sản phẩm này có ý nghĩa gì?

“MCS” là viết tắt của “M12 Circular Connector, Male Straight” (Đầu cắm tròn M12 đực dạng thẳng). Ký hiệu “MCS – MCS” khẳng định đây là sợi cáp đúc sẵn cả hai đầu đều là giắc cắm tròn M12 đực dạng thẳng đứng, tạo nên một sợi cáp nối hoàn chỉnh (Patch cord) cắm trực tiếp vào hai cổng mạng trên máy móc mà không cần đấu nối thêm phụ kiện.

Câu 3: Mua cáp mạng Profinet Weidmüller 1025950030 chính hãng tại Hưng Yên và Hà Nội ở đâu?

ThanhCongTech là đại lý phân phối chính thức các dòng sản phẩm Industrial Ethernet và cáp đúc sẵn Weidmüller tại miền Bắc. Quý khách hàng có thể ghé văn phòng Hà Nội tại số 82 Nguyên Tuân (Thanh Xuân) hoặc kho Hưng Yên tại số 197 Thủy Nguyên Ecopark (Văn Giang, ngay cạnh xã Phụng Công). Hàng luôn có sẵn để phục vụ giao nhanh trong ngày cho các KCN Phố Nối, Thăng Long II, Yên Mỹ và các dự án nội thành Hà Nội.

Câu 4: Vì sao nên chọn cáp đúc sẵn hai đầu thay vì tự mua giắc M12 về đấu nối tại hiện trường?

Cáp đúc sẵn từ nhà máy Weidmüller được ép đùn cao áp nguyên khối, đạt chuẩn chống nước ngâm sâu IP67 tuyệt đối, tiếp địa lưới giáp 360 độ hoàn hảo và loại bỏ 100% rủi ro đấu nhầm màu dây. Khi xảy ra sự cố đứt cáp do máy móc di chuyển, kỹ thuật viên chỉ mất đúng 30 giây để thay sợi mới, giảm thiểu tối đa thời gian dừng máy (downtime) của dây chuyền.

Câu 5: Vỏ nhựa Polyurethane (PUR) của sợi cáp này có chịu được dầu cắt gọt máy CNC không?

Hoàn toàn chịu được. Nhựa PUR cao cấp của Weidmüller có đặc tính kháng dầu khoáng, kháng dung dịch dầu tưới nguội pha nước (coolant) trong máy gia công cơ khí và chống mài mòn vượt trội so với vỏ nhựa PVC thông thường. Cáp không bị trương nở, mủn nhão hay giòn nứt sau nhiều năm tiếp xúc với dầu mỡ công nghiệp.

Câu 6: Cáp này chịu được bao nhiêu chu kỳ uốn gập trong xích dẫn cáp (Drag chain)?

Thuộc dòng cáp PROFINET Type C (IE-C5DD), sợi cáp được chế tạo từ các sợi đồng mềm mạ thiếc bện nhiều sợi nhỏ ($4 \times \text{AWG 22/7}$) kết hợp cấu trúc bện chữ thập Star-Quad. Khi được lắp đặt đúng bán kính uốn cong tiêu chuẩn ($R \ge 10 \times D$), cáp chịu được tới hàng triệu chu kỳ uốn gập liên tục mà không bị đứt gãy lõi đồng ngầm.

Câu 7: Chiều dài 3.0 mét có đủ linh hoạt cho các ứng dụng cơ điện không?

Chiều dài 3 mét là kích thước tiêu chuẩn vàng để liên kết giữa các cụm máy lân cận, giữa các trạm robot hoặc giữa các module I/O bố trí trên cùng một khung máy. Nó vừa vặn để đi qua xích kéo mà không bị căng dây, đồng thời tránh được tình trạng thừa thãi dây lòng thòng gây mất thẩm mỹ và bắt nhiễu sóng hài trong nhà xưởng.

Câu 8: Cáp mạng này có dùng được cho mạng EtherCAT hoặc Ethernet/IP không?

Hoàn toàn dùng được. Mặc dù cáp được gắn nhãn màu xanh lá cây theo chuẩn PROFINET, nhưng về mặt truyền dẫn vật lý, nó đáp ứng chuẩn Cat.5 / Cat.5e với trở kháng $100\,\Omega$ và tốc độ 100 Mbit/s. Do đó, cáp tương thích hoàn hảo với tất cả các giao thức mạng Ethernet công nghiệp 4 chân như EtherCAT, Ethernet/IP, Modbus TCP và CC-Link IE Field Basic.

8. Kết luận

Trong các nhà máy thông minh và dây chuyền tự động hóa tốc độ cao, việc loại bỏ các mối nối thủ công tiềm ẩn rủi ro là bước đi tất yếu để chuẩn hóa hệ thống mạng truyền thông công nghiệp. Cáp mạng đúc sẵn hai đầu M12 Weidmüller IE-C5DD4UG0030MCSMCS-E (Mã 1025950030) với kết nối “Plug & Play” hai đầu thẳng M12 chuẩn IP67, vỏ nhựa PUR siêu bền chịu hàng triệu chu kỳ xích kéo và kết cấu chống nhiễu kép SF/UTP là giải pháp kỹ thuật tối ưu, tin cậy và tiết kiệm thời gian bảo trì nhất cho mọi hệ thống tự động hóa hiện đại.

Quý khách hàng, nhà thầu tự động hóa, kỹ sư chế tạo máy và các xưởng cơ điện tại Hà Nội cũng như tỉnh Hưng Yên (Văn Giang, Phụng Công, Ecopark, Phố Nối, Thăng Long II) có thể liên hệ ngay với ThanhCongTech để nhận mẫu trải nghiệm thực tế, tư vấn kỹ thuật mạng công nghiệp chuyên sâu và nhận bảng báo giá dự án ưu đãi nhất.
